Tấm thép lưỡng kim chịu mài mòn: Giải pháp chống mài mòn trượt cho thiết bị công nghiệp

Thông số kỹ thuật tham khảo

Hạng mục	Thông tin tham khảo
Tên vật liệu	Tấm thép lưỡng kim chịu mài mòn
Tên gọi khác	CCO wear plate, Chromium Carbide Overlay Plate, tấm phủ Crom Carbide
Cấu tạo	Nền thép carbon + lớp phủ hợp kim Crom Carbide
Lớp nền	Thép carbon hoặc thép kết cấu
Lớp phủ	Hợp kim giàu Crom Carbide
Độ cứng lớp phủ	Thường khoảng 55–65 HRC, tùy nhà sản xuất
Cơ chế chống mòn chính	Mài mòn trượt, cào xước, vật liệu rời
Dạng cung cấp	Tấm nguyên, tấm cắt, chi tiết gia công theo bản vẽ
Công đoạn gia công	Cắt, khoan, vát mép, bo góc, cuốn, hàn, lắp ráp
Ứng dụng	Máng, phễu, silo, chute, hopper, cyclone, máy nghiền, thiết bị khai khoáng
Lưu ý	Không phù hợp cho mọi môi trường va đập rất mạnh hoặc ăn mòn hóa chất



Ưu điểm của tấm thép lưỡng kim chống mài mòn

Tăng tuổi thọ ở môi trường mài mòn trượt

Lớp Crom Carbide giúp giảm tốc độ mòn khi vật liệu rời trượt trên bề mặt. Đây là ưu điểm lớn trong máng, phễu, silo, chute và hopper.

Giảm chi phí dừng máy

Tấm lót mòn nhanh làm nhà máy phải dừng thiết bị để thay thế. Nếu chọn đúng tấm lưỡng kim, doanh nghiệp có thể giảm số lần bảo trì và giảm thời gian dừng máy.

Tối ưu chi phí vòng đời

Giá ban đầu của tấm lưỡng kim có thể cao hơn thép carbon hoặc một số thép chịu mài mòn đơn kim. Nhưng tuổi thọ cao hơn ở vị trí phù hợp có thể giúp tối ưu tổng chi phí sử dụng.

Có thể gia công thành chi tiết thực tế

Tấm lưỡng kim có thể được gia công thành tấm lót, tấm bảo vệ, chi tiết bắt bulông, tấm thay thế, đoạn ống lót hoặc chi tiết theo bản vẽ.

Phù hợp nhiều ngành công nghiệp nặng

Vật liệu được dùng trong xi măng, khai khoáng, nhiệt điện, than, vật liệu xây dựng, nghiền đá, vận chuyển vật liệu rời và thiết bị chống mòn.

Tấm thép lưỡng kim khác gì thép chịu mài mòn NM400, NM500?

Tấm thép lưỡng kim và thép chịu mài mòn NM đều dùng để chống mòn. Nhưng cấu tạo và cơ chế làm việc khác nhau.

Tiêu chí	Tấm thép lưỡng kim chịu mài mòn	Thép NM400/NM500
Cấu tạo	Nền thép carbon + lớp phủ Crom Carbide	Thép tấm chịu mài mòn một lớp
Lớp chống mòn chính	Lớp phủ hợp kim siêu cứng	Toàn bộ vật liệu có độ cứng theo mác
Chống mài mòn trượt	Rất tốt	Tốt đến rất tốt tùy mác
Khả năng chịu va đập	Tùy lớp nền và lớp phủ, thường cần kiểm tra	Tốt hơn trong nhiều vị trí có va đập
Khả năng chấn/uốn	Cần kiểm tra kỹ, có thể nứt lớp phủ nếu uốn sai	Linh hoạt hơn tùy mác và chiều dày
Khả năng hàn	Hàn chủ yếu qua lớp nền	Hàn trực tiếp theo quy trình phù hợp
Gia công lỗ	Cần quy trình phù hợp do lớp phủ cứng	Dễ kiểm soát hơn tùy mác
Ứng dụng phù hợp	Mài mòn trượt, chute, hopper, cyclone, máng	Tấm lót, gầu xúc, ben xe, máng, phễu, máy nghiền



• Chọn tấm lưỡng kim khi mài mòn trượt là vấn đề chính.
• Chọn NM400/NM500 khi cần tấm chịu mòn đồng nhất và có va đập nhiều hơn.
• Cần đánh giá riêng nếu chi tiết vừa mài mòn nặng vừa va đập mạnh.
• Không thay thế hai nhóm vật liệu cho nhau nếu chưa kiểm tra thiết kế và điều kiện làm việc.

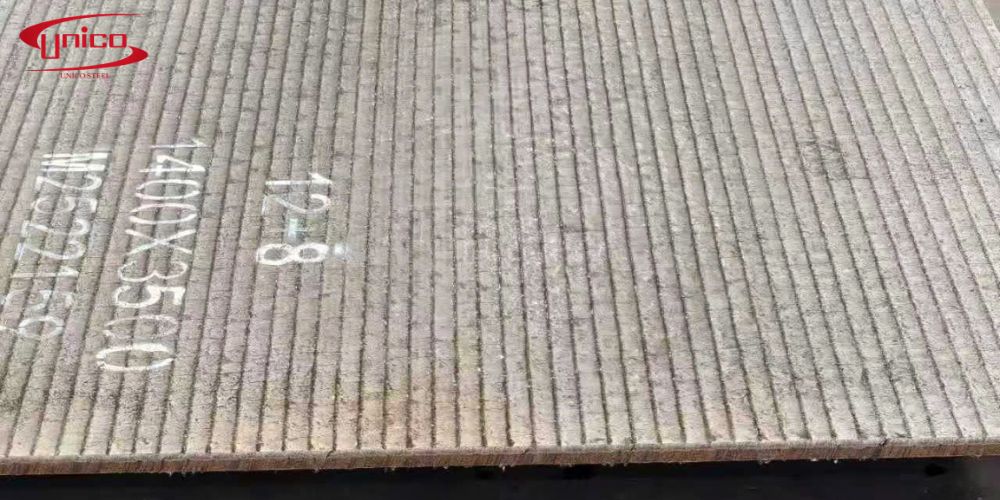

Tấm thép lưỡng kim và thép chịu mài mòn NM đều dùng để chống mòn, nhưng cấu tạo và cơ chế làm việc khác nhau I Unicosteel

Khi nào nên chọn tấm thép lưỡng kim chịu mài mòn?

Doanh nghiệp nên chọn tấm thép lưỡng kim chịu mài mòn khi chi tiết làm việc chủ yếu trong môi trường mài mòn trượt hoặc cào xước mạnh.

Nên chọn khi:

• Vật liệu rời trượt liên tục trên bề mặt tấm.
• Máng liệu, phễu hoặc silo bị mòn nhanh.
• Tấm lót thép carbon không đủ tuổi thọ.
• Thép NM400/NM500 vẫn chưa đáp ứng tuổi thọ mong muốn.
• Môi trường có quặng, clinker, than, tro, cát, đá nghiền hoặc vật liệu sắc cạnh.
• Cần tăng tuổi thọ tấm lót.
• Cần chi tiết cắt theo bản vẽ.
• Cần lắp bằng hàn hoặc bulông qua phần nền.
• Chi phí dừng máy do thay tấm quá cao.

Doanh nghiệp đang cần tấm thép lưỡng kim chịu mài mòn cho máng liệu, phễu, silo, chute, hopper, cyclone hoặc tấm lót máy nghiền? Hãy gửi bản vẽ, chiều dày nền, chiều dày lớp phủ, kích thước, số lượng và vị trí sử dụng cho UnicoSteel để được tư vấn cấu hình phù hợp.

Khi nào không nên chọn tấm thép lưỡng kim?

Không nên chọn tấm lưỡng kim nếu điều kiện làm việc không phù hợp với vật liệu phủ Crom Carbide.

Không nên chọn khi:

• Chi tiết chịu va đập rất mạnh và liên tục.
• Chi tiết cần uốn/chấn phức tạp với bán kính nhỏ.
• Chi tiết cần chống ăn mòn như inox.
• Môi trường có acid, hóa chất hoặc ăn mòn mạnh.
• Chi tiết cần bề mặt hàn hoặc gia công cơ khí chính xác trên lớp phủ.
• Vị trí chỉ mài mòn nhẹ và thép carbon đã đủ dùng.
• Chi tiết yêu cầu bề mặt thẩm mỹ.
• Bản vẽ yêu cầu rõ mác thép khác và không cho thay thế.

Trong các trường hợp này, cần cân nhắc NM400, NM500, inox, thép hợp kim hoặc vật liệu đặc biệt khác.

Ứng dụng thực tế của tấm thép lưỡng kim chịu mài mòn

Tấm thép lưỡng kim chịu mài mòn được sử dụng cho các vị trí có mài mòn trượt mạnh, nơi vật liệu rời di chuyển liên tục trên bề mặt tấm. Nhờ lớp phủ hợp kim crom cacbua có độ cứng cao trên nền thép cacbon, loại tấm này phù hợp cho các chi tiết cần chống cào xước, chống mòn bề mặt và tăng tuổi thọ thiết bị trong môi trường công nghiệp nặng.

Máng liệu, phễu, silo và ống xả vật liệu

Máng liệu, phễu cấp liệu, silo và ống xả vật liệu thường chịu mài mòn trượt do vật liệu rời di chuyển liên tục. Các vị trí như vùng xả liệu, điểm đổi hướng dòng vật liệu hoặc khu vực vật liệu tốc độ cao thường bị mòn nhanh nếu chỉ dùng thép thông thường.

Tấm lưỡng kim có thể được dùng làm tấm lót máng liệu, tấm lót phễu cấp liệu, tấm lót silo, tấm lót ống xả vật liệu, tấm trượt vật liệu và tấm bảo vệ vùng xả liệu. Đây là nhóm ứng dụng rất phù hợp với lớp phủ crom cacbua, đặc biệt khi môi trường làm việc thiên về mài mòn trượt hơn là va đập mạnh.

Tấm lót máy nghiền, máy sàng và thiết bị xi măng

Trong nhà máy xi măng, nhiều vị trí phải làm việc với clanhke, đá vôi, than, phụ gia và bột liệu. Các vật liệu này có thể gây mài mòn liên tục lên bề mặt tấm lót, nhất là tại khu vực cấp liệu, nghiền, sàng và chuyển liệu.

Tấm lưỡng kim có thể được ứng dụng làm tấm lót máy nghiền, tấm lót máy sàng, tấm lót phễu clanhke, tấm lót máng clanhke, tấm bảo vệ khu vực cấp liệu và tấm lót trong dây chuyền xi măng. Trước khi lựa chọn, cần đánh giá thêm mức va đập, nhiệt độ làm việc và phương án lắp đặt để chọn cấu hình tấm phù hợp.

Thiết bị khai khoáng, than, đá, quặng và vật liệu rời

Khai khoáng, than, đá, quặng và vật liệu rời là những môi trường có mức mài mòn cao. Quặng, than, đá nghiền hoặc cát sắc cạnh có thể làm hao mòn nhanh tấm lót tại các vị trí chuyển liệu, chứa liệu hoặc dòng vật liệu trượt liên tục.

Tấm lưỡng kim có thể được dùng cho máng chuyển liệu, phễu chứa liệu, tấm lót máng quặng, tấm lót thiết bị than, tấm chắn chịu mòn và tấm bảo vệ vùng vật liệu trượt. Với vật liệu có kích thước lớn hoặc va đập mạnh, cần đánh giá thêm nguy cơ nứt lớp phủ để tránh chọn sai cấu hình tấm.

Quạt công nghiệp, cyclone, máng chuyển liệu và phễu chứa

Cyclone, máng chuyển liệu, phễu chứa và một số khu vực trong hệ thống quạt công nghiệp có thể chịu mài mòn do bụi, hạt vật liệu hoặc dòng khí mang vật liệu tốc độ cao. Mài mòn thường tập trung tại các điểm đổi hướng dòng chảy, thành vỏ thiết bị và khu vực chịu dòng vật liệu quét qua liên tục.

Tấm lưỡng kim có thể được dùng làm tấm lót cyclone, tấm lót máng chuyển liệu, tấm lót phễu chứa, tấm chống mòn trong đường dẫn vật liệu, tấm bảo vệ khu vực dòng vật liệu đổi hướng và chi tiết bảo vệ vỏ thiết bị. Khi thiết kế, cần chọn đúng chiều dày lớp phủ theo mức mài mòn, tốc độ dòng vật liệu và chu kỳ bảo trì mong muốn.

Chi tiết cắt theo bản vẽ, tấm thay thế và tấm bắt bulông

Nhiều nhà máy cần thay tấm lót chịu mài mòn theo chu kỳ để duy trì hiệu suất thiết bị. Trong trường hợp này, tấm lưỡng kim có thể được cắt, khoan, bo góc, vát mép và gia công theo bản vẽ kỹ thuật, bản vẽ CAD, tệp DXF hoặc mẫu chi tiết cũ.

Các dạng chi tiết thường gặp gồm tấm cắt theo mẫu, tấm khoan lỗ bắt bulông, tấm bo góc, tấm vát mép, tấm bảo vệ thiết bị, tấm thay thế theo bản vẽ và tấm lót lắp theo bộ. Với chi tiết bắt bulông, cần kiểm tra chính xác vị trí lỗ, hướng lắp và dung sai thực tế, vì sai lệch nhỏ cũng có thể làm chậm quá trình lắp đặt tại công trường.



I Unicosteel

Các dạng cung cấp và gia công tấm thép lưỡng kim

Tùy nhu cầu, tấm thép lưỡng kim chịu mài mòn có thể được cung cấp hoặc gia công theo nhiều dạng.

Dạng cung cấp/gia công	Nội dung
Tấm lưỡng kim nguyên khổ	Phù hợp khách cần tự gia công hoặc lưu kho
Tấm lưỡng kim cắt theo kích thước	Cắt theo chiều dài, chiều rộng yêu cầu
Chi tiết cắt CNC	Cắt theo file CAD/DXF hoặc bản vẽ
Tấm khoan lỗ	Khoan lỗ bắt bulông theo vị trí yêu cầu
Tấm vát mép	Vát mép hàn hoặc xử lý cạnh
Tấm bo góc	Giảm tập trung ứng suất tại góc
Tấm cuốn/uốn	Chỉ thực hiện khi điều kiện vật liệu và bán kính phù hợp
Cụm hàn lắp	Tư vấn phương án hàn theo thiết kế
Kiểm tra	Kiểm tra kích thước, lớp phủ, độ cứng, chứng chỉ nếu cần



UnicoSteel có thể tư vấn phương án phù hợp theo bản vẽ, chiều dày nền, chiều dày lớp phủ, số lượng và tiến độ thực tế.

Sai lầm thường gặp khi chọn tấm thép lưỡng kim chịu mài mòn

Chọn tấm lưỡng kim cho mọi loại mài mòn

Tấm lưỡng kim rất tốt cho mài mòn trượt. Nhưng nếu va đập rất mạnh, cần đánh giá thêm. Không nên chọn theo cảm tính.

Không phân biệt lớp nền và lớp phủ

Lớp nền dùng để hàn lắp và chịu lực nền. Lớp phủ dùng để chống mài mòn. Hai lớp có vai trò khác nhau.

Không nêu chiều dày lớp phủ

Cùng tổng chiều dày nhưng lớp phủ khác nhau sẽ cho khả năng chống mài mòn khác nhau. Cần ghi rõ cấu hình tấm.

Khoan, uốn hoặc hàn như thép thường

Lớp phủ Crom Carbide rất cứng. Nếu gia công như thép carbon, có thể nứt lớp phủ, hỏng dao hoặc sai kích thước.

Không gửi bản vẽ khi hỏi báo giá

Bản vẽ giúp xác định kích thước, vị trí lỗ, mép hàn, bo góc, hướng lắp và lượng hao hụt vật liệu.

Dùng tấm lưỡng kim thay inox

Tấm lưỡng kim chống mài mòn tốt nhưng không phải inox. Nếu môi trường ăn mòn mạnh, cần vật liệu chống ăn mòn phù hợp.

Liên hệ UnicoSteel – cung cấp và gia công tấm thép lưỡng kim chịu mài mòn

UnicoSteel hỗ trợ doanh nghiệp lựa chọn, cung cấp và gia công tấm thép lưỡng kim chịu mài mòn theo bản vẽ. Với nhu cầu tấm thép lưỡng kim chống mài mòn, khách hàng có thể gửi cấu hình tấm, kích thước, số lượng, bản vẽ và vị trí sử dụng.

Doanh nghiệp đang cần tấm thép lưỡng kim chịu mài mòn cho máng liệu, phễu, silo, chute, hopper, cyclone, máy nghiền hoặc chi tiết thay thế theo bản vẽ? Hãy liên hệ UnicoSteel và gửi thông tin kỹ thuật để được tư vấn đúng vật liệu, đúng cấu hình và đúng phương án gia công.



Tấm thép lưỡng kim chịu mài mòn là giải pháp vật liệu hiệu quả cho nhiều vị trí mài mòn trượt trong công nghiệp. Với nền thép carbon và lớp phủ hợp kim Crom Carbide siêu cứng, vật liệu giúp tăng khả năng chống cào xước, chống mài mòn và kéo dài tuổi thọ tấm lót.

Tấm lưỡng kim phù hợp với máng liệu, phễu, silo, chute, hopper, cyclone, máy nghiền, thiết bị khai khoáng, dây chuyền xi măng và các chi tiết tiếp xúc vật liệu rời.

Tuy nhiên, vật liệu không phù hợp cho mọi điều kiện. Nếu chi tiết chịu va đập rất mạnh, cần uốn phức tạp hoặc làm việc trong môi trường ăn mòn hóa chất, cần đánh giá kỹ trước khi chọn.

Để đặt hàng hiệu quả, doanh nghiệp nên gửi bản vẽ, cấu hình tấm, chiều dày nền, chiều dày lớp phủ, vị trí sử dụng, cơ chế mài mòn và yêu cầu gia công. UnicoSteel có thể hỗ trợ tư vấn, cung cấp và gia công tấm thép lưỡng kim chịu mài mòn theo nhu cầu thực tế.
