Bánh răng là chi tiết truyền động quan trọng trong hộp số, hộp giảm tốc, máy công nghiệp, thiết bị nâng hạ, máy khai thác, máy nông nghiệp, cơ khí nặng và nhiều cụm máy chịu tải. Khi làm việc, bề mặt răng phải chịu ma sát, tiếp xúc lăn – trượt, tải trọng lặp, mô-men xoắn, va đập, rung động và áp lực tiếp xúc rất lớn.

Nếu chọn sai thép làm bánh răng, chi tiết có thể bị mòn răng nhanh, rỗ mặt răng, sứt răng, nứt chân răng, gãy răng, cong vênh sau nhiệt luyện hoặc không đạt độ cứng yêu cầu. Trong sản xuất công nghiệp, một bánh răng hỏng không chỉ làm hỏng riêng chi tiết đó mà còn có thể kéo theo dừng cả hộp số, dây chuyền hoặc cụm thiết bị.

Vì vậy, khi chọn thép cho bánh răng, doanh nghiệp không nên chỉ hỏi “mác nào cứng hơn” hoặc “mác nào rẻ hơn”. Cần xác định rõ tải trọng, tốc độ, ma sát, yêu cầu bề mặt, độ cứng lõi, độ sâu lớp thấm, phương án nhiệt luyện, dung sai sau mài và điều kiện vận hành.

Trong thực tế, ba mác thường được cân nhắc cho bánh răng và chi tiết truyền động là 20CrMnTi, SCM440 và 42CrMo4. Mỗi mác có mục tiêu sử dụng khác nhau: 20CrMnTi thiên về thấm carbon để tạo bề mặt cứng – lõi dai, còn SCM440 và 42CrMo4 là thép Cr-Mo thường dùng theo hướng tôi ram để đạt cơ tính tốt hơn trên tiết diện chi tiết.

Thép làm bánh răng cần đáp ứng những yêu cầu gì?

Bánh răng không chỉ cần độ cứng. Một bánh răng làm việc ổn định cần cân bằng giữa khả năng chống mài mòn, độ dai, độ bền mỏi, độ ổn định kích thước và khả năng gia công.

Với bánh răng chịu tải nhẹ, vật liệu và nhiệt luyện có thể đơn giản hơn. Nhưng với bánh răng chịu tải nặng, tốc độ cao, làm việc liên tục hoặc chịu va đập, lựa chọn vật liệu và xử lý nhiệt quyết định trực tiếp đến tuổi thọ.

Các nhóm thép thường dùng làm bánh răng

Thép làm bánh răng có thể chia thành nhiều nhóm theo cách làm cứng và mục tiêu sử dụng.

Nhóm thép	Cơ chế chính	Mác thường gặp	Ứng dụng định hướng
Thép thấm carbon	Bề mặt cứng, lõi dai	20CrMnTi, 16MnCr5, 20MnCr5	Bánh răng, nhông, trục răng, hộp số
Thép Cr-Mo tôi ram	Tăng cơ tính toàn tiết diện	SCM440, 42CrMo4, 4140	Bánh răng tải vừa-cao, trục răng, chi tiết truyền lực
Thép Cr chịu lực	Tôi ram, tải vừa	40Cr	Bánh răng tải vừa, chốt, trục, chi tiết máy
Thép carbon	Gia công đơn giản, tải nhẹ	C45/S45C, S20C tùy yêu cầu	Bánh răng tải nhẹ, chi tiết thông dụng
Thép ổ lăn	Độ cứng/mài mòn cao	SUJ2/52100	Con lăn, ổ lăn, chi tiết mài mòn đặc thù
Thép đặc biệt	Theo điều kiện riêng	Inox, Duplex, hợp kim niken	Môi trường ăn mòn, nhiệt, hóa chất đặc biệt

Trong nhóm bánh răng cơ khí công nghiệp, 20CrMnTi, SCM440 và 42CrMo4 là ba lựa chọn phổ biến vì đáp ứng được nhiều yêu cầu về chịu tải, nhiệt luyện và gia công.

20CrMnTi là thép gì khi dùng làm bánh răng?

20CrMnTi là thép hợp kim thấm carbon Cr-Mn-Ti, thường dùng cho bánh răng, nhông, trục răng, chi tiết hộp số và chi tiết truyền động cần bề mặt cứng – lõi dai.

Mục tiêu khi dùng 20CrMnTi là:

• Gia công bánh răng ở trạng thái dễ gia công hơn.
• Thấm carbon để tăng hàm lượng carbon ở bề mặt răng.
• Tôi và ram để tạo lớp bề mặt cứng.
• Giữ lõi đủ dai để chịu tải và va đập.
• Tăng khả năng chống mài mòn và chống rỗ mặt răng.

Ứng dụng thường gặp:

• Bánh răng hộp số.
• Nhông truyền động.
• Bánh răng giảm tốc.
• Trục răng.
• Trục then hoa.
• Chi tiết spline.
• Chi tiết truyền lực.
• Bánh răng cơ khí nặng.
• Chi tiết cần lớp thấm carbon.
• Phôi bánh răng theo bản vẽ.

20CrMnTi thường phù hợp khi chi tiết cần bề mặt răng rất cứng nhưng lõi không được quá giòn.

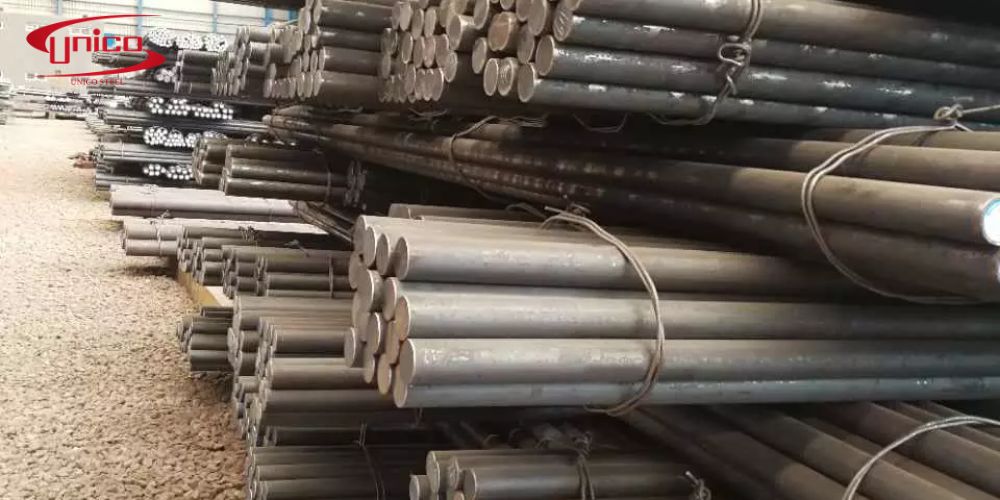

20CrMnTi là thép hợp kim thấm carbon Cr-Mn-Ti, thường dùng cho bánh răng, nhông, trục răng, chi tiết hộp số và chi tiết truyền động cần bề mặt cứng – lõi dai I Unicosteel

SCM440 là thép gì khi dùng làm bánh răng?

SCM440 là thép hợp kim Cr-Mo theo hệ JIS, thường được dùng cho trục, chốt, bu lông cường độ cao, bánh răng, bạc, sleeve và chi tiết cơ khí chịu tải. Với bánh răng, SCM440 thường được dùng theo hướng tôi ram để đạt độ bền, độ cứng và độ dai phù hợp.

SCM440 phù hợp khi:

• Bánh răng cần cơ tính tốt trên toàn tiết diện.
• Chi tiết không yêu cầu lớp thấm carbon sâu.
• Bản vẽ yêu cầu JIS SCM440.
• Cần thép Cr-Mo có khả năng chịu tải tốt sau tôi ram.
• Bánh răng hoặc trục răng làm việc trong cụm truyền động chịu tải.
• Nhà máy quen dùng hệ vật liệu JIS.

Điểm cần lưu ý: SCM440 không phải thép thấm carbon điển hình như 20CrMnTi. Nếu bản vẽ yêu cầu lớp thấm bề mặt, không nên tự thay 20CrMnTi bằng SCM440 nếu chưa được phê duyệt kỹ thuật.

42CrMo4 là thép gì khi dùng làm bánh răng?

42CrMo4 là thép hợp kim Cr-Mo theo hệ EN/DIN, thường có số vật liệu EN 1.7225. Đây là mác thép chịu lực cao, được dùng nhiều cho trục, bạc, sleeve, bánh răng, chốt, bu lông, chi tiết máy và thiết bị cơ khí nặng.

42CrMo4 phù hợp khi:

• Bản vẽ yêu cầu hệ EN/DIN.
• Cần mác thép Cr-Mo chịu lực cao.
• Bánh răng hoặc trục răng cần tôi ram để đạt cơ tính.
• Chi tiết chịu tải lớn, va đập hoặc mô-men cao.
• Cần vật liệu gần nhóm 4140/SCM440 nhưng theo tiêu chuẩn châu Âu.
• Dự án cần MTC theo EN/DIN.

42CrMo4 thường được so sánh gần với SCM440 và AISI/SAE 4140, nhưng không nên thay thế trực tiếp nếu chưa đối chiếu tiêu chuẩn, MTC, cơ tính, độ cứng và yêu cầu bản vẽ.

42CrMo4 là thép hợp kim Cr-Mo theo hệ EN/DIN, thường có số vật liệu EN 1.7225, là mác thép chịu lực cao, được dùng nhiều cho trục, bạc, sleeve, bánh răng, chốt, bu lông, chi tiết máy và thiết bị cơ khí nặng I Unicosteel

So sánh 20CrMnTi, SCM440 và 42CrMo4

Tiêu chí	20CrMnTi	SCM440	42CrMo4
Nhóm vật liệu	Thép thấm carbon Cr-Mn-Ti	Thép Cr-Mo theo JIS	Thép Cr-Mo theo EN/DIN
Mục tiêu chính	Bề mặt cứng, lõi dai	Cơ tính tốt sau tôi ram	Cơ tính tốt sau tôi ram
Cơ chế nhiệt luyện	Thấm carbon + tôi + ram	Tôi ram	Tôi ram
Bề mặt răng	Cứng cao sau thấm carbon	Cứng theo chế độ tôi ram	Cứng theo chế độ tôi ram
Lõi chi tiết	Dai hơn, chịu va đập tốt	Cơ tính toàn tiết diện	Cơ tính toàn tiết diện
Phù hợp nhất	Bánh răng cần chống mài mòn bề mặt	Bánh răng/trục răng chịu tải theo JIS	Bánh răng/trục răng chịu tải theo EN/DIN
Hệ tiêu chuẩn thường gặp	GB/Trung Quốc	JIS/Nhật	EN/DIN/Châu Âu
Khi chọn	Cần lớp thấm carbon	Bản vẽ yêu cầu SCM440	Bản vẽ yêu cầu 42CrMo4
Rủi ro nếu chọn sai	Lớp thấm không đạt, biến dạng nhiệt luyện	Bề mặt không đủ chống mài mòn nếu cần thấm	Không đúng bản vẽ nếu yêu cầu mác khác
Chống ăn mòn	Không phải inox	Không phải inox	Không phải inox

Khác nhau giữa bánh răng thấm carbon và bánh răng tôi ram

Đây là điểm quan trọng nhất khi chọn thép làm bánh răng.

Bánh răng thấm carbon

Bánh răng thấm carbon dùng thép nền carbon thấp như 20CrMnTi hoặc 16MnCr5. Sau khi gia công răng, chi tiết được thấm carbon, tôi và ram để tạo lớp bề mặt rất cứng.

Bánh răng tôi ram

Bánh răng tôi ram dùng thép như SCM440, 42CrMo4, 4140 hoặc 40Cr. Vật liệu được tôi ram để đạt độ cứng và cơ tính trên tiết diện lớn hơn.



Xem thêm: Thép thấm carbon là gì? Khi nào chọn 20CrMnTi, 16MnCr5?

Khi nào nên chọn 20CrMnTi làm bánh răng?

Nên chọn 20CrMnTi khi bánh răng cần bề mặt răng cứng, chống mài mòn tốt và lõi vẫn dai để chịu tải.

Nên chọn 20CrMnTi khi:

• Bánh răng cần thấm carbon.
• Bề mặt răng cần độ cứng cao.
• Chi tiết làm việc với ma sát, tải lặp và tiếp xúc răng.
• Cần bề mặt chống mài mòn tốt hơn thép tôi ram thông thường.
• Chi tiết là nhông, bánh răng hộp số, trục răng, then hoa.
• Bản vẽ yêu cầu 20CrMnTi.
• Dự án theo hệ vật liệu GB/Trung Quốc.
• Nhà máy có quy trình thấm carbon phù hợp.
• Có yêu cầu độ sâu lớp thấm, độ cứng bề mặt và độ cứng lõi.
• Có thể chừa lượng dư mài sau nhiệt luyện.

Doanh nghiệp đang cần 20CrMnTi cho bánh răng, nhông, trục răng hoặc chi tiết truyền động cần thấm carbon? Hãy gửi bản vẽ, module răng, quy cách, độ sâu lớp thấm, độ cứng bề mặt, độ cứng lõi và số lượng cho UnicoSteel để được tư vấn đúng vật liệu.

Khi nào nên chọn SCM440 làm bánh răng?

Nên chọn SCM440 khi bản vẽ yêu cầu thép Cr-Mo theo hệ JIS hoặc khi bánh răng/trục răng cần cơ tính tốt sau tôi ram thay vì thấm carbon.

Nên chọn SCM440 khi:

• Bản vẽ yêu cầu JIS SCM440.
• Khách hàng hoặc dự án dùng tiêu chuẩn Nhật.
• Bánh răng chịu tải vừa đến cao nhưng không yêu cầu lớp thấm carbon.
• Chi tiết cần độ bền, độ cứng và độ dai sau tôi ram.
• Chi tiết là trục răng, bánh răng gắn trục, chốt hoặc chi tiết truyền lực.
• Nhà máy quen quy trình nhiệt luyện SCM440.
• Cần MTC theo SCM440.
• Bản vẽ cho phép dùng SCM440 thay cho mác gần tương đương.
• Cần gia công tiện, phay răng, khoan, doa, mài sau nhiệt luyện.
• Cần cân bằng giữa độ bền và khả năng gia công.

SCM440 không nên được chọn để thay 20CrMnTi nếu bản vẽ yêu cầu bánh răng thấm carbon.

Khi nào nên chọn 42CrMo4 làm bánh răng?

Nên chọn 42CrMo4 khi bản vẽ yêu cầu hệ EN/DIN hoặc chi tiết cần thép Cr-Mo chịu lực cao theo tiêu chuẩn châu Âu.

Nên chọn 42CrMo4 khi:

• Bản vẽ yêu cầu 42CrMo4 hoặc EN 1.7225.
• Dự án theo hệ tiêu chuẩn EN/DIN.
• Bánh răng hoặc trục răng cần cơ tính cao sau tôi ram.
• Chi tiết chịu tải nặng, mô-men lớn hoặc va đập.
• Cần vật liệu gần nhóm SCM440/4140 nhưng theo hệ EN.
• Cần chứng từ MTC theo tiêu chuẩn EN/DIN.
• Chi tiết là bánh răng tải cao, trục răng, sleeve, bạc hoặc cụm truyền động.
• Có yêu cầu kiểm tra độ cứng, cơ tính hoặc báo cáo nhiệt luyện.
• Cần gia công theo bản vẽ và mài sau nhiệt luyện.
• Bản vẽ không yêu cầu thấm carbon riêng.

42CrMo4 phù hợp cho bánh răng chịu lực theo hướng tôi ram, nhưng không nên mặc định thay thế cho 20CrMnTi trong ứng dụng bánh răng thấm carbon.

Liên hệ UnicoSteel – tư vấn thép làm bánh răng theo bản vẽ

UnicoSteel hỗ trợ doanh nghiệp lựa chọn, cung cấp và gia công thép hợp kim, thép thấm carbon, thép chịu lực, thép làm bánh răng, cây đặc hợp kim, ống hợp kim, phôi rèn và chi tiết cơ khí theo yêu cầu thực tế.

Doanh nghiệp đang cần thép làm bánh răng, nhông, trục răng, hộp số hoặc chi tiết truyền động? Gửi bản vẽ, mác thép dự kiến, tiêu chuẩn, quy cách, module răng, tải trọng, độ cứng, lớp thấm và yêu cầu nhiệt luyện cho UnicoSteel để được tư vấn vật liệu phù hợp.

Thép làm bánh răng cần được chọn theo tải trọng, cơ chế mài mòn và phương án nhiệt luyện, không nên chọn chỉ theo giá hoặc theo thói quen. Nếu bánh răng cần bề mặt răng rất cứng, chống mài mòn tốt nhưng lõi vẫn dai, 20CrMnTi là lựa chọn thường gặp nhờ khả năng thấm carbon. Nếu bánh răng, trục răng hoặc chi tiết truyền động cần cơ tính tốt sau tôi ram theo hệ JIS, SCM440 là lựa chọn đáng cân nhắc. Nếu dự án theo hệ EN/DIN hoặc cần thép Cr-Mo chịu lực cao theo tiêu chuẩn châu Âu, 42CrMo4 thường phù hợp hơn.

Không có mác thép nào tốt nhất cho mọi bánh răng. Vật liệu đúng là vật liệu phù hợp với bản vẽ, tải trọng, độ cứng, lớp thấm, quy trình nhiệt luyện, dung sai sau gia công và yêu cầu nghiệm thu. Với bánh răng quan trọng, doanh nghiệp nên chuẩn bị đầy đủ bản vẽ, tiêu chuẩn, yêu cầu nhiệt luyện, độ cứng bề mặt, độ cứng lõi và chứng từ để tránh chọn sai vật liệu.

UnicoSteel có thể hỗ trợ tư vấn, cung cấp, cắt phôi, gia công và xử lý kỹ thuật các mác thép làm bánh răng như 20CrMnTi, SCM440, 42CrMo4, 16MnCr5, 4140, 40Cr và các mác thép hợp kim khác theo nhu cầu thực tế của từng dự án.
