Thép làm bánh răng là nhóm vật liệu được sử dụng để chế tạo bánh răng trụ, bánh răng nghiêng, bánh răng côn, bánh răng hộp giảm tốc và các chi tiết truyền động công nghiệp. Những mác thép như 20CrMnTi, 16MnCr5 và SCM440 thường được cân nhắc nhờ khả năng nhiệt luyện, đạt độ cứng bề mặt và đáp ứng yêu cầu chịu tải. Trong đó, 20CrMnTi và 16MnCr5 phù hợp cho phương án thấm carbon – tôi – ram, còn SCM440 thường được lựa chọn khi cần tôi ram hoặc tôi cảm ứng bề mặt. Việc chọn đúng thép cần dựa trên mô-men xoắn, tải trọng chân răng, ứng suất tiếp xúc, chu kỳ vận hành, kích thước và yêu cầu nhiệt luyện của từng thiết kế.

Thép làm bánh răng: Cách chọn đúng theo tải trọng và nhiệt luyện

Trong hộp giảm tốc, máy nghiền, hệ thống băng tải, thiết bị nâng hạ và dây chuyền sản xuất, bánh răng đóng vai trò truyền chuyển động và mô-men xoắn giữa các trục.

Khi thiết bị vận hành, bề mặt răng liên tục tiếp xúc và trượt tương đối, trong khi chân răng phải chịu ứng suất uốn lặp lại. Nếu lựa chọn vật liệu không phù hợp, bánh răng có thể xuất hiện rỗ bề mặt, mòn răng, nứt chân răng hoặc gãy răng.

Một sai lầm thường gặp là chọn thép làm bánh răng chỉ theo độ cứng hoặc giới hạn bền kéo. Thực tế, bánh răng không chỉ cần bề mặt cứng để chống mài mòn mà còn cần khả năng chịu tải tiếp xúc, độ bền mỏi và phần lõi đủ dai.

Đây là lý do các mác thép như 20CrMnTi, 16MnCr5 và SCM440 được sử dụng trong nhiều ứng dụng truyền động cơ khí.

Tuy nhiên, ba mác thép này không có cùng đặc điểm nhiệt luyện. 20CrMnTi và 16MnCr5 thuộc nhóm thép thường dùng để thấm carbon, trong khi SCM440 thuộc nhóm thép hợp kim trung carbon phù hợp với phương pháp tôi ram và một số phương án tôi cứng bề mặt.

Vậy nên chọn mác thép nào khi chế tạo bánh răng? Cần căn cứ vào tải trọng, số chu kỳ làm việc, độ cứng bề mặt hay chi phí gia công?

Bài viết dưới đây sẽ phân tích các yếu tố kỹ thuật quan trọng để doanh nghiệp lựa chọn vật liệu phù hợp.

Thép làm bánh răng là gì?

Thép làm bánh răng là nhóm thép được sử dụng để chế tạo chi tiết truyền động có răng, nhằm truyền mô-men xoắn, thay đổi tốc độ quay hoặc thay đổi hướng truyền chuyển động.

Không có một mác thép duy nhất được gọi là thép bánh răng. Tùy điều kiện làm việc, nhà thiết kế có thể lựa chọn thép carbon, thép hợp kim thấm carbon, thép tôi ram hoặc vật liệu chuyên dụng khác.

Một số yêu cầu quan trọng đối với bánh răng gồm:

• Khả năng chịu ứng suất tiếp xúc tại mặt răng.

• Khả năng chống nứt và gãy do uốn tại chân răng.

• Độ bền mỏi khi truyền tải liên tục.

• Khả năng chống mài mòn và biến dạng bề mặt.

• Độ dai phù hợp khi chịu tải va đập.

• Độ ổn định kích thước sau nhiệt luyện.

• Khả năng gia công chính xác biên dạng răng.

Với bánh răng tải cao, giải pháp phổ biến là sử dụng vật liệu có khả năng tạo lớp bề mặt cứng kết hợp với phần lõi duy trì độ dai cần thiết.

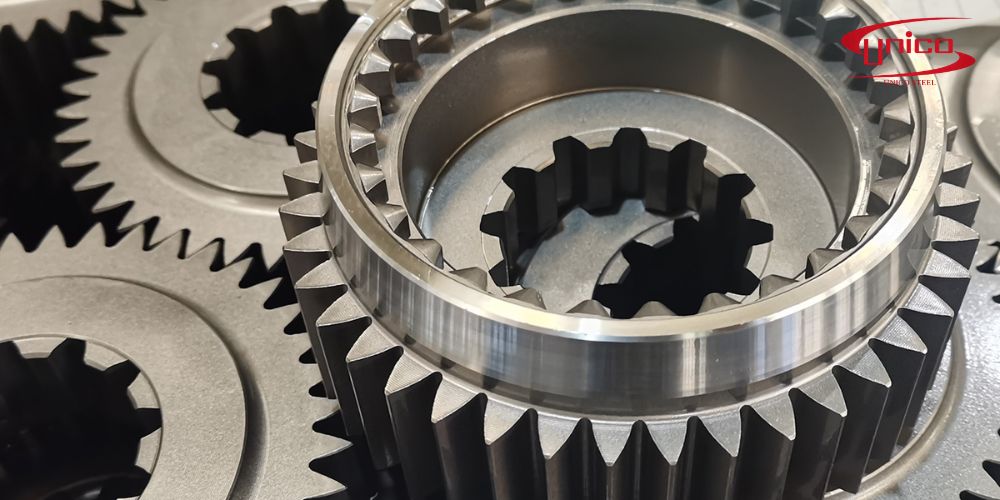

Thép làm bánh răng là nhóm thép được sử dụng để chế tạo chi tiết truyền động có răng, nhằm truyền mô-men xoắn, thay đổi tốc độ quay hoặc thay đổi hướng truyền chuyển động I Unicosteel

Bánh răng chịu những dạng tải trọng nào?

Trước khi chọn vật liệu, cần xác định cơ chế làm việc của bánh răng.

Ứng suất tiếp xúc trên bề mặt răng

Khi hai bánh răng ăn khớp, lực truyền được phân bố trong vùng tiếp xúc rất nhỏ.

Điều này tạo ra ứng suất tiếp xúc lớn trên mặt răng.

Nếu khả năng chịu tải tiếp xúc không đủ, bề mặt có thể xuất hiện rỗ mỏi (pitting) hoặc các dạng hư hỏng liên quan.

Với bánh răng làm việc liên tục, đây là một yếu tố quan trọng trong thiết kế vật liệu và nhiệt luyện.

Ứng suất uốn tại chân răng

Mỗi răng chịu lực trong quá trình ăn khớp.

Chân răng là vị trí thường có ứng suất uốn đáng kể, đặc biệt khi tải trọng lớn hoặc xuất hiện va đập.

Nếu khả năng chịu mỏi uốn không đủ, vết nứt có thể hình thành tại vùng chân răng và phát triển thành gãy răng.

Tải trọng thay đổi theo chu kỳ

Trong hộp giảm tốc và cơ cấu truyền động, bánh răng liên tục trải qua các chu kỳ ăn khớp.

Vì vậy, bánh răng có thể hư hỏng do mỏi ngay cả khi tải trọng tức thời chưa vượt giới hạn chảy của vật liệu.

Tuổi thọ phụ thuộc biên độ ứng suất, số chu kỳ và điều kiện vận hành.

Ma sát, trượt và mài mòn

Trong quá trình ăn khớp, nhiều cặp bánh răng có chuyển động vừa lăn vừa trượt.

Điều kiện này ảnh hưởng đến màng dầu bôi trơn và nguy cơ mài mòn, tróc rỗ nhỏ hoặc cào xước bề mặt.

Do đó, độ cứng cao không thể thay thế yêu cầu bôi trơn, hình học chính xác và chất lượng bề mặt.

Vì sao không nên chọn thép bánh răng chỉ theo độ cứng?

Độ cứng bề mặt là một chỉ tiêu quan trọng, nhưng không phản ánh toàn bộ độ bền của bánh răng.

Một bánh răng có mặt răng rất cứng vẫn có thể bị gãy tại chân răng nếu độ dai hoặc khả năng chịu mỏi không phù hợp.

Ngược lại, bánh răng có lõi đủ dai nhưng bề mặt không đạt độ cứng và độ bền tiếp xúc yêu cầu có thể bị rỗ hoặc mòn sớm.

Các loại thép làm bánh răng phổ biến

Thép 20CrMnTi – Phù hợp cho bánh răng thấm carbon

20CrMnTi là thép hợp kim thấp thuộc nhóm vật liệu thường dùng cho thấm carbon và tôi cứng bề mặt.

Thành phần hợp kim chính gồm crom, mangan và titan.

Hàm lượng carbon nền tương đối thấp giúp vật liệu phù hợp với phương án thấm carbon để tăng độ cứng lớp ngoài.

Sau nhiệt luyện đúng quy trình, bánh răng có thể đạt bề mặt cứng trong khi phần lõi duy trì cơ tính phù hợp với thiết kế.

Ứng dụng thường gặp:

• Bánh răng hộp giảm tốc.

• Bánh răng truyền động.

• Bánh răng ô tô và máy công nghiệp.

• Bánh răng trụ răng thẳng.

• Bánh răng trụ răng nghiêng.

• Trục bánh răng.

• Chi tiết truyền động cần thấm carbon.

Khi nên cân nhắc 20CrMnTi: Khi bánh răng cần bề mặt chống mài mòn tốt, chịu tải tiếp xúc và sử dụng quy trình thấm carbon – tôi – ram.

20CrMnTi là thép hợp kim thấp thuộc nhóm vật liệu thường dùng cho thấm carbon và tôi cứng bề mặt I Unicosteel

Thép 16MnCr5 – Thép thấm carbon cho bánh răng chính xác

16MnCr5, ký hiệu vật liệu EN 1.7131, là thép hợp kim mangan – crom thuộc nhóm thép thấm carbon.

Đây là vật liệu phổ biến trong công nghiệp cơ khí và truyền động, đặc biệt với chi tiết cần lớp bề mặt cứng sau xử lý nhiệt.

16MnCr5 có hàm lượng carbon nền thấp, phù hợp để thấm carbon và tôi cứng bề mặt.

Ứng dụng thường gặp:

• Bánh răng hộp số.

• Bánh răng hộp giảm tốc.

• Bánh răng công nghiệp.

• Trục bánh răng.

• Bánh răng nghiêng.

• Chi tiết truyền động có yêu cầu kiểm soát lớp thấm.

Khi nên cân nhắc 16MnCr5: Khi bản vẽ sử dụng hệ tiêu chuẩn EN hoặc khi cần vật liệu thấm carbon có yêu cầu rõ về mác thép, chất lượng phôi và quy trình nhiệt luyện.

Thép SCM440 – Phù hợp bánh răng tôi ram và tôi cảm ứng

SCM440 là thép hợp kim crom – molypden theo hệ JIS, thuộc nhóm thép có hàm lượng carbon trung bình.

Vật liệu thường được sử dụng cho chi tiết cơ khí chịu lực như trục, bánh răng, trục bánh răng và các chi tiết truyền động.

Khác với 20CrMnTi và 16MnCr5, SCM440 thường được lựa chọn cho phương án tôi ram hoặc tôi cảm ứng bề mặt, thay vì quy trình thấm carbon thông thường.

Ứng dụng thường gặp:

• Bánh răng công nghiệp.

• Bánh răng hộp giảm tốc.

• Bánh răng kích thước lớn theo thiết kế.

• Trục bánh răng.

• Bánh răng chịu tải và va đập.

• Chi tiết cần tôi ram rồi xử lý cứng bề mặt.

Khi nên cân nhắc SCM440: Khi thiết kế cần cơ tính nền sau tôi ram hoặc yêu cầu tôi cảm ứng cục bộ ở vùng răng.

SCM440 không phải vật liệu thay thế trực tiếp cho 20CrMnTi hoặc 16MnCr5 nếu quy trình nhiệt luyện và yêu cầu lớp cứng chưa được đánh giá lại.

So sánh 20CrMnTi, 16MnCr5 và SCM440

Tiêu chí	20CrMnTi	16MnCr5	SCM440
Hệ mác	GB	EN	JIS
Nhóm vật liệu	Cr-Mn-Ti, carbon thấp	Mn-Cr, carbon thấp	Cr-Mo, carbon trung bình
Carbon nền	Khoảng 0,17–0,23%	Khoảng 0,14–0,19%	Khoảng 0,38–0,43%
Phương pháp nhiệt luyện thường chọn	Thấm carbon – tôi – ram	Thấm carbon – tôi – ram	Tôi ram; có thể tôi cảm ứng
Mục tiêu bề mặt	Lớp thấm cứng	Lớp thấm cứng	Bề mặt cứng hoặc cơ tính nền theo thiết kế
Cơ tính lõi	Phụ thuộc chế độ nhiệt luyện	Phụ thuộc chế độ nhiệt luyện	Phụ thuộc trạng thái tôi ram
Ứng dụng	Bánh răng truyền động, hộp số	Bánh răng công nghiệp, hộp giảm tốc	Bánh răng, trục bánh răng, cơ khí chịu lực
Điểm cần kiểm tra	Chất lượng thấm và lõi	Lớp thấm, biến dạng, độ chính xác	Độ thấm tôi, độ dai và độ cứng sau xử lý
Khả năng thay thế	Cần kiểm tra thiết kế	Cần kiểm tra thiết kế	Không thay trực tiếp nếu quy trình khác



Cách chọn thép bánh răng theo tải trọng

Bánh răng tải nhẹ đến trung bình

Với các hệ thống truyền động tải không quá lớn, việc lựa chọn vật liệu cần dựa trên tốc độ quay, yêu cầu tuổi thọ và chi phí.

SCM440 tôi ram có thể là một phương án nếu tính toán độ bền và độ mòn đáp ứng yêu cầu.

Nếu bản vẽ yêu cầu bề mặt thấm carbon, có thể cân nhắc 16MnCr5 hoặc 20CrMnTi.

Bánh răng tải cao, làm việc liên tục

Với hộp giảm tốc công nghiệp hoạt động nhiều giờ, độ bền tiếp xúc và độ bền mỏi chân răng thường là hai yếu tố rất quan trọng.

20CrMnTi và 16MnCr5 là những lựa chọn phổ biến khi thiết kế dùng bánh răng thấm carbon.

Cần kiểm soát lớp thấm, độ cứng bề mặt, chất lượng chân răng và bôi trơn.

Bánh răng chịu tải va đập

Với máy nghiền, thiết bị nâng hạ hoặc hệ truyền động có tải thay đổi mạnh, bánh răng có thể chịu mô-men tăng đột ngột.

Trong trường hợp này, cần đặc biệt quan tâm đến độ dai, độ bền chân răng và tải trọng cực đại.

SCM440 hoặc thép thấm carbon có thể được cân nhắc tùy thiết kế.

Không nên chỉ chọn loại thép có độ cứng cao nhất.

Bánh răng kích thước lớn

Bánh răng lớn có thể yêu cầu phôi rèn, tiết diện dày và quy trình nhiệt luyện được kiểm soát đặc biệt.

Việc chọn vật liệu cần xem xét độ thấm tôi, cơ tính lõi, độ đồng đều của phôi và khả năng gia công hoàn thiện.

Với trường hợp này, cả thép tôi ram và thép thấm carbon đều có thể là phương án, tùy yêu cầu cụ thể.

Bánh răng lớn có thể yêu cầu phôi rèn, tiết diện dày và quy trình nhiệt luyện được kiểm soát đặc biệt I Unicosteel

Liên hệ UnicoSteel – Cung cấp thép và phôi gia công bánh răng

UnicoSteel hỗ trợ doanh nghiệp tìm kiếm và lựa chọn thép hợp kim, thép tròn đặc, phôi rèn và vật liệu phục vụ gia công chi tiết truyền động.

Thép làm bánh răng cần được lựa chọn dựa trên tải trọng, ứng suất tiếp xúc, độ bền chân răng, số chu kỳ làm việc và phương pháp nhiệt luyện.

20CrMnTi và 16MnCr5 là những mác thép thường được sử dụng cho bánh răng thấm carbon, giúp tạo lớp bề mặt cứng kết hợp với phần lõi có cơ tính phù hợp.

SCM440 là lựa chọn đáng cân nhắc khi bánh răng cần tôi ram hoặc tôi cảm ứng theo thiết kế.

Tuy nhiên, không có mác thép nào tốt nhất cho mọi ứng dụng. Tuổi thọ bánh răng còn chịu ảnh hưởng của độ chính xác gia công, chất lượng phôi, độ sâu lớp cứng, biến dạng nhiệt luyện và điều kiện bôi trơn.

Chọn đúng thép ngay từ giai đoạn thiết kế và đặt hàng giúp doanh nghiệp giảm rủi ro hư hỏng, hạn chế chi phí thay thế và nâng cao độ tin cậy của hệ thống truyền động.
