Thép hợp kim 20MnCr5 cho bánh răng, trục và chi tiết thấm carbon

Trong các cụm truyền động như bánh răng, nhông, trục răng, spline, cam, chốt, bạc, khớp nối và hộp số, vật liệu thường phải chịu đồng thời ma sát bề mặt, tải va đập, mô-men xoắn, tải lặp và mỏi tiếp xúc. Nếu chọn sai vật liệu, chi tiết có thể bị mòn nhanh, rỗ mặt răng, nứt chân răng, gãy trục, biến dạng sau nhiệt luyện hoặc không đạt độ cứng theo bản vẽ.

Với các chi tiết cần bề mặt cứng – lõi dai, thép thấm carbon là nhóm vật liệu rất quan trọng. Sau quá trình thấm carbon, tôi và ram, chi tiết có thể đạt lớp bề mặt cứng để chống mài mòn, trong khi lõi vẫn đủ dai để chịu tải, chịu va đập và giảm nguy cơ gãy giòn.

Thép hợp kim 20MnCr5 là một mác thép thấm carbon phổ biến trong cơ khí chế tạo, đặc biệt phù hợp cho bánh răng, nhông, trục răng, spline shaft, cam, chốt, bạc và chi tiết truyền động. Đây là mác thép theo hệ EN/DIN, thường được dùng khi bản vẽ yêu cầu vật liệu có khả năng carburizing tốt, bề mặt sau xử lý cứng và lõi vẫn giữ độ dai phù hợp.

Tuy nhiên, 20MnCr5 không nên được chọn chỉ vì “làm bánh răng được”. Để sử dụng hiệu quả, doanh nghiệp cần xác định rõ tiêu chuẩn, trạng thái vật liệu, độ cứng bề mặt, độ cứng lõi, chiều sâu lớp thấm, tải trọng, tốc độ, bôi trơn, dung sai gia công và yêu cầu nhiệt luyện.

Giới thiệu sản phẩm thép hợp kim 20MnCr5 tại UnicoSteel

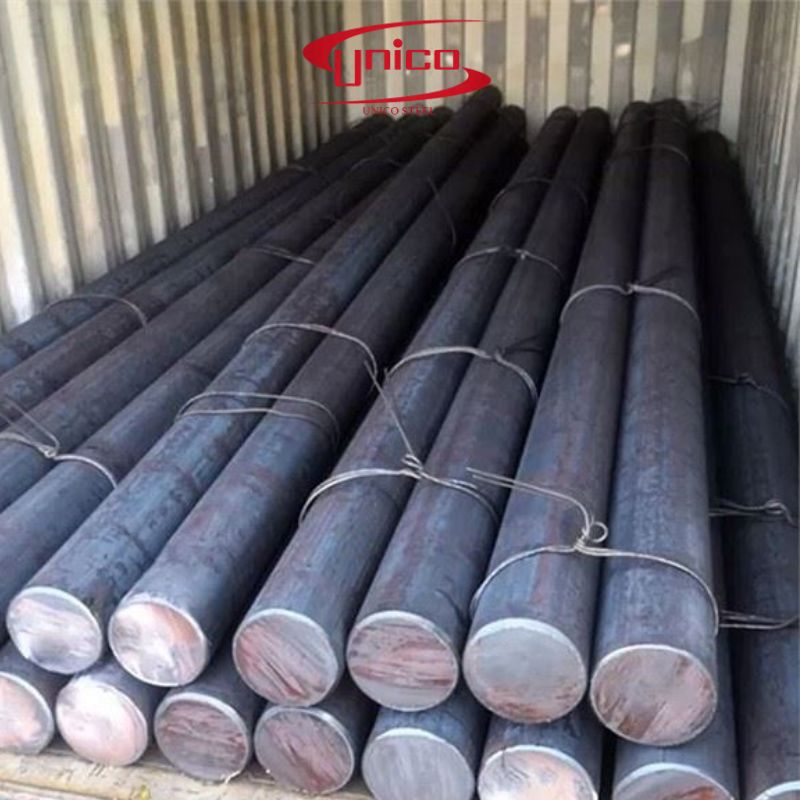

Thép hợp kim 20MnCr5 là thép thấm carbon hệ EN/DIN, thường được cung cấp dưới dạng cây tròn, thanh, phôi cắt, phôi rèn, phôi gia công hoặc chi tiết theo bản vẽ. Vật liệu phù hợp cho các chi tiết cần lớp bề mặt cứng sau carburizing, trong khi lõi vẫn duy trì độ dai để chịu tải và va đập.

Thép 20MnCr5 là gì?

Thép 20MnCr5 là thép hợp kim thấp mangan – crom, thuộc nhóm thép thấm carbon. Theo hệ EN/DIN, vật liệu này thường được biết đến với ký hiệu gần tương ứng EN 1.7147. Hàm lượng carbon của 20MnCr5 ở mức phù hợp cho carburizing, giúp chi tiết sau xử lý đạt lớp bề mặt cứng, chống mài mòn, trong khi lõi vẫn đủ dai cho nhiều ứng dụng truyền động.

Các mác gần tương đương hoặc thường được so sánh:

Thép 20MnCr5 thuộc nhóm vật liệu nào?

20MnCr5 thuộc nhóm thép thấm carbon hay case hardening steel. Đây là nhóm vật liệu được dùng khi chi tiết cần lớp bề mặt cứng để chống mài mòn nhưng lõi vẫn cần đủ dai để chịu tải và va đập.

Cần phân biệt 20MnCr5 với các thép tôi ram như 4140, SCM440 hoặc 42CrMo4. 20MnCr5 thiên về thấm carbon bề mặt, còn 4140/SCM440/42CrMo4 thường dùng theo hướng tôi ram để đạt cơ tính toàn tiết diện.

Thép hợp kim 20MnCr5 là thép thấm carbon hệ EN/DIN, thường được cung cấp dưới dạng cây tròn, thanh, phôi cắt, phôi rèn, phôi gia công hoặc chi tiết theo bản vẽ. Vật liệu phù hợp cho các chi tiết cần lớp bề mặt cứng sau carburizing, trong khi lõi vẫn duy trì độ dai để chịu tải và va đập I Unicosteel

Thành phần hóa học tham khảo của thép 20MnCr5

Thành phần hóa học thực tế của thép 20MnCr5 phụ thuộc tiêu chuẩn áp dụng, nhà sản xuất và MTC từng lô vật liệu. Bảng dưới đây chỉ mang tính tham khảo.

Cơ tính và độ cứng tham khảo của thép 20MnCr5

Cơ tính của thép 20MnCr5 phụ thuộc vào trạng thái vật liệu, kích thước phôi, phương pháp gia công, quy trình thấm carbon, tôi, ram và kiểm tra sau nhiệt luyện. Cùng là 20MnCr5 nhưng trạng thái ủ, cán nóng, normalized, rèn hoặc sau carburizing sẽ có đặc tính khác nhau.

Đặc điểm nổi bật của thép hợp kim 20MnCr5

Phù hợp cho thấm carbon

20MnCr5 được dùng phổ biến cho carburizing. Sau thấm carbon, tôi và ram, chi tiết có thể đạt bề mặt cứng, chống mài mòn và chịu mỏi tốt hơn trong nhiều ứng dụng.

Bề mặt cứng, lõi dai

Đây là ưu điểm quan trọng nhất của 20MnCr5. Chi tiết cần chống mài mòn bề mặt nhưng vẫn cần lõi dai để chịu tải và va đập có thể cân nhắc mác này.

Phù hợp bánh răng và chi tiết truyền động

20MnCr5 được dùng nhiều cho bánh răng, nhông, trục răng, spline và cam, đặc biệt khi bản vẽ yêu cầu vật liệu thấm carbon theo hệ EN/DIN.

Có khả năng gia công trước nhiệt luyện

Ở trạng thái ủ hoặc normalized phù hợp, 20MnCr5 có thể được tiện, phay, khoan, doa, phay răng hoặc gia công spline trước khi thấm carbon.

Có thể kiểm soát lớp thấm theo yêu cầu

Tùy tải trọng, kích thước và điều kiện làm việc, chi tiết 20MnCr5 có thể yêu cầu chiều sâu lớp thấm khác nhau. Điều này giúp tối ưu giữa chống mài mòn, độ dai và biến dạng nhiệt luyện.

Phổ biến trong cơ khí chế tạo

20MnCr5 là mác thép quen thuộc trong nhiều bản vẽ châu Âu và các ngành cơ khí chế tạo, truyền động, hộp số, máy công nghiệp và phụ kiện cơ khí.

 20MnCr5 được dùng phổ biến cho carburizing. Sau thấm carbon, tôi và ram, chi tiết có thể đạt bề mặt cứng, chống mài mòn và chịu mỏi tốt hơn trong nhiều ứng dụng I Unicosteel

Ưu điểm của thép 20MnCr5 trong chi tiết thấm carbon

Tăng khả năng chống mài mòn bề mặt

Sau carburizing và tôi ram, bề mặt chi tiết từ 20MnCr5 có thể đạt độ cứng cao, giúp tăng khả năng chống mài mòn ở vùng răng, bề mặt cam, vùng tiếp xúc hoặc bề mặt làm việc.

Giữ lõi dai để chịu tải

Lõi của chi tiết 20MnCr5 sau xử lý phù hợp vẫn giữ độ dai cần thiết để chịu tải, va đập và mô-men trong các cụm truyền động.

Phù hợp tải lặp và mỏi tiếp xúc

Bánh răng và trục răng thường hỏng do mài mòn bề mặt, rỗ mặt răng hoặc nứt mỏi. 20MnCr5 là lựa chọn đáng cân nhắc khi cần lớp bề mặt cứng và lõi dai.

Tối ưu cho gia công bánh răng theo bản vẽ

20MnCr5 có thể được gia công răng, spline, then hoa, lỗ, rãnh và biên dạng trước nhiệt luyện, sau đó mài tinh để đạt dung sai cuối.

Phù hợp hệ tiêu chuẩn EN/DIN

Với dự án hoặc bản vẽ theo hệ châu Âu, 20MnCr5/EN 1.7147 giúp thuận tiện trong lựa chọn vật liệu, đối chiếu chứng từ và nghiệm thu.

So sánh 20MnCr5 với 16MnCr5, 20CrMnTi, AISI 8620 và 4140

Khi nào nên chọn thép 20MnCr5?

Doanh nghiệp nên chọn thép hợp kim 20MnCr5 khi chi tiết cần bề mặt cứng, chống mài mòn và lõi dai để chịu tải, va đập hoặc mỏi.

Nên chọn 20MnCr5 khi:

• Bản vẽ yêu cầu 20MnCr5 hoặc EN 1.7147.

• Cần thép thấm carbon theo hệ EN/DIN.

• Chi tiết cần bề mặt cứng – lõi dai.

• Chi tiết là bánh răng, nhông, trục răng, spline hoặc cam.

• Chi tiết chịu tải lặp, mỏi hoặc va đập.

• Cần chống mài mòn bề mặt nhưng lõi không được quá giòn.

• Cần carburizing, quenching và tempering theo yêu cầu.

• Cần kiểm soát chiều sâu lớp thấm.

• Cần MTC, kiểm tra độ cứng, báo cáo nhiệt luyện nếu dự án yêu cầu.

• Bản vẽ không yêu cầu 16MnCr5, 20CrMnTi, AISI 8620 hoặc mác khác.

• Cần gia công chi tiết truyền động theo bản vẽ.

Doanh nghiệp đang cần thép 20MnCr5 cho bánh răng, nhông, trục răng, spline hoặc chi tiết thấm carbon? Gửi bản vẽ, quy cách, số lượng, độ cứng bề mặt, độ cứng lõi, chiều sâu lớp thấm và yêu cầu nhiệt luyện cho UnicoSteel để được tư vấn phù hợp.

Ứng dụng thực tế của thép hợp kim 20MnCr5

Thép hợp kim 20MnCr5 được sử dụng nhiều cho các chi tiết cần bề mặt cứng, chống mài mòn tốt và lõi vẫn đủ dai sau thấm cacbon. Vật liệu này phù hợp với bánh răng, nhông, trục răng, trục then hoa, cam, chốt, bạc, khớp nối và các chi tiết truyền động chịu tải lặp trong cơ khí chế tạo.

Bánh răng, nhông và chi tiết truyền động

20MnCr5 được dùng nhiều cho bánh răng và nhông vì nhóm chi tiết này cần bề mặt răng cứng để chống mài mòn, trong khi phần lõi vẫn phải đủ dai để chịu tải lặp, va đập và mô-men truyền động. Vật liệu này có thể được gia công thành bánh răng hộp số, bánh răng hộp giảm tốc, nhông truyền động, bánh răng công nghiệp, bánh răng máy nông nghiệp, bánh răng máy cơ khí và phôi bánh răng theo bản vẽ.

Với nhóm ứng dụng này, cần xác định rõ module, số răng, chiều rộng răng, tải trọng, tốc độ, độ cứng bề mặt, độ cứng lõi và chiều sâu lớp thấm trước khi sản xuất. Nếu chi tiết cần mài răng sau nhiệt luyện, cần tính trước lượng dư để bảo đảm kích thước cuối cùng sau thấm cacbon và mài hoàn thiện.

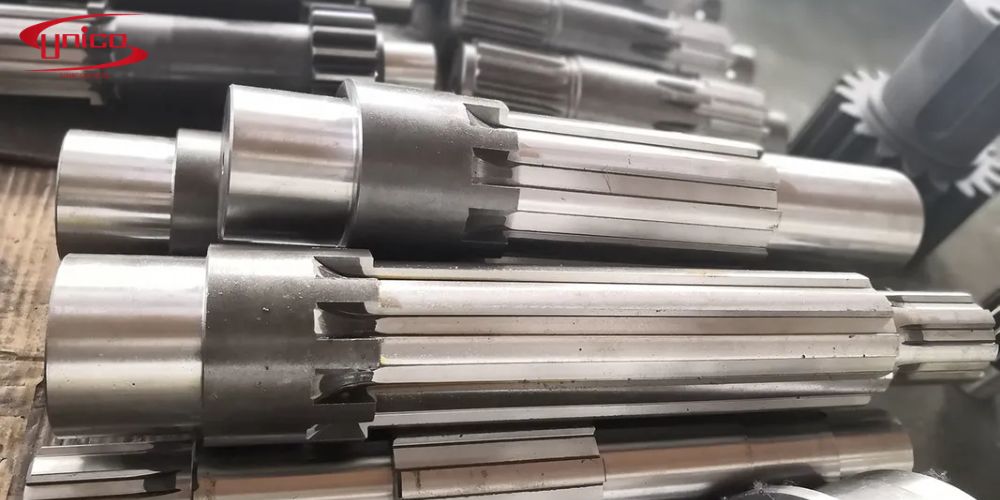

Trục răng, trục then hoa và chi tiết ăn khớp

Trục răng và trục then hoa vừa chịu mô-men xoắn, vừa chịu mài mòn tại bề mặt ăn khớp. 20MnCr5 phù hợp khi chi tiết cần lớp bề mặt cứng để chống mài mòn, đồng thời phần lõi vẫn phải có độ dai để chịu tải và hạn chế nứt gãy trong quá trình vận hành.

Các ứng dụng thường gặp gồm trục răng, trục then hoa, trục hộp số, trục truyền động, trục có vùng ăn khớp, trục cần thấm cacbon theo vùng, chi tiết truyền mô-men, chi tiết lắp ghép chịu tải và chi tiết gia công răng theo bản vẽ. Với nhóm này, cần chú ý độ thẳng, độ đồng tâm, biến dạng sau nhiệt luyện và lượng dư mài sau thấm cacbon.

Trục răng và trục then hoa vừa chịu mô-men xoắn, vừa chịu mài mòn tại bề mặt ăn khớp. 20MnCr5 phù hợp khi chi tiết cần lớp bề mặt cứng để chống mài mòn, đồng thời phần lõi vẫn phải có độ dai để chịu tải và hạn chế nứt gãy trong quá trình vận hành I Unicosteel

Cam, chốt, bạc và chi tiết chịu mỏi

Các chi tiết như cam, chốt, bạc và bề mặt tiếp xúc thường phải chịu ma sát, va đập hoặc tải lặp trong quá trình làm việc. 20MnCr5 có thể được cân nhắc khi chi tiết cần lớp bề mặt cứng để chống mài mòn, chống lõm bề mặt và lõi đủ dai để chịu tải.

Vật liệu này có thể dùng cho cam, chốt chịu tải, bạc chịu mài mòn, con đội, chi tiết trượt, chi tiết tiếp xúc lăn trượt, chi tiết chịu va đập nhẹ đến vừa, chi tiết chịu mỏi bề mặt, chi tiết cần thấm cacbon theo vùng và phụ kiện cơ khí theo bản vẽ. Khi thiết kế, cần xác định vùng làm việc, tải trọng, điều kiện bôi trơn, độ nhám và độ cứng yêu cầu để chọn quy trình xử lý phù hợp.

Chi tiết hộp số, khớp nối và cụm cơ khí chịu tải

Trong hộp số và cụm truyền động, nhiều chi tiết cần vừa chống mài mòn bề mặt, vừa chịu tải lặp và va đập trong quá trình vận hành. 20MnCr5 có thể được sử dụng cho chi tiết hộp số, khớp nối, chi tiết truyền lực, cụm truyền động, chi tiết máy công nghiệp, chi tiết cơ khí chịu tải vừa, chi tiết lắp ghép và chi tiết theo bản vẽ OEM.

Với nhóm ứng dụng này, cần đánh giá cơ chế hỏng chính của chi tiết trước khi chọn vật liệu. Nếu hư hỏng chủ yếu đến từ mài mòn bề mặt, 20MnCr5 sau thấm cacbon có thể là lựa chọn phù hợp. Nếu chi tiết chịu quá tải toàn tiết diện hoặc cần độ bền lõi rất cao, cần so sánh thêm với các thép tôi ram như 4140, 42CrMo4 hoặc SCM440 để chọn phương án tối ưu hơn.

Liên hệ UnicoSteel – cung cấp và gia công thép 20MnCr5

UnicoSteel hỗ trợ doanh nghiệp lựa chọn, cung cấp và gia công thép hợp kim, thép thấm carbon, thép làm bánh răng, thép làm trục, cây đặc hợp kim, phôi rèn, ống hợp kim, inox công nghiệp và chi tiết cơ khí theo yêu cầu thực tế.

Doanh nghiệp đang cần thép 20MnCr5 cho bánh răng, nhông, trục răng, spline, cam, chốt, bạc hoặc chi tiết chịu mỏi? Gửi bản vẽ, tiêu chuẩn, quy cách, số lượng, độ cứng bề mặt, độ cứng lõi, chiều sâu lớp thấm và yêu cầu nhiệt luyện cho UnicoSteel để được tư vấn vật liệu phù hợp.

Thép hợp kim 20MnCr5 là thép thấm carbon hệ EN/DIN, phù hợp cho các chi tiết cần bề mặt cứng, chống mài mòn và lõi dai để chịu tải, va đập và mỏi. Vật liệu được dùng nhiều cho bánh răng, nhông, trục răng, spline, cam, chốt, bạc, khớp nối và chi tiết truyền động.

Điểm khác biệt quan trọng của 20MnCr5 nằm ở cơ chế carburizing – quenching – tempering. Sau xử lý đúng, chi tiết có thể đạt bề mặt cứng và lõi dai, khác với nhóm thép Cr-Mo như 4140, SCM440, 42CrMo4 thường dùng theo hướng tôi ram toàn tiết diện. Vì vậy, không nên tự thay 20MnCr5 bằng 4140 nếu bản vẽ yêu cầu thấm carbon.

Để đặt hàng hiệu quả, doanh nghiệp nên cung cấp đầy đủ bản vẽ, mác thép, tiêu chuẩn, quy cách, số lượng, độ cứng bề mặt, độ cứng lõi, chiều sâu lớp thấm, yêu cầu gia công, nhiệt luyện và chứng từ cần có. UnicoSteel có thể hỗ trợ tư vấn, cung cấp, cắt phôi, gia công và xử lý kỹ thuật thép 20MnCr5 theo nhu cầu thực tế của từng dự án.

FAQ

Thép 20MnCr5 là gì?

Thép 20MnCr5 là thép hợp kim Mn-Cr thấm carbon theo hệ EN/DIN, thường dùng cho chi tiết cần bề mặt cứng, lõi dai, chịu mài mòn và chịu mỏi.

Thép 20MnCr5 dùng để làm gì?

Thép 20MnCr5 thường dùng làm bánh răng, nhông, trục răng, spline shaft, cam, chốt, bạc, khớp nối, chi tiết hộp số và chi tiết truyền động cần thấm carbon.

20MnCr5 có phải thép thấm carbon không?

Có. 20MnCr5 là thép thấm carbon phổ biến. Sau carburizing, tôi và ram, chi tiết có thể đạt bề mặt cứng và lõi dai.

20MnCr5 có tương đương 16MnCr5 không?

20MnCr5 và 16MnCr5 cùng nhóm thép thấm carbon EN/DIN nhưng không giống hoàn toàn. Cần đối chiếu bản vẽ, tiêu chuẩn, MTC, lớp thấm và cơ tính trước khi thay thế.

20MnCr5 có khác 4140 không?

Có. 20MnCr5 là thép thấm carbon dùng cho bề mặt cứng – lõi dai. 4140 là thép Cr-Mo carbon trung bình, thường dùng theo hướng tôi ram để đạt cơ tính toàn tiết diện.
