Thép hình là gì? Phân loại và ứng dụng trong công nghiệp

Trong xây dựng công nghiệp, nhà xưởng, cơ khí chế tạo, kết cấu thép, khung máy, sàn thao tác, cầu thang, xà gồ và hệ giá đỡ, thép hình là nhóm vật liệu xuất hiện rất thường xuyên. Vật liệu này giúp tạo khung chịu lực, dầm, cột, giằng, xà gồ, bệ máy và nhiều chi tiết lắp ghép khác.

Tuy nhiên, nhiều doanh nghiệp khi đặt hàng chỉ ghi chung “thép hình” mà chưa xác định rõ U, V, I, H, C, Z, mác thép, chiều dày, chiều dài, tiêu chuẩn và yêu cầu bề mặt. Việc này dễ dẫn đến sai quy cách, thiếu khả năng chịu lực, tăng chi phí gia công hoặc không đúng bản vẽ nghiệm thu.

Mỗi loại thép hình có tiết diện và ứng dụng khác nhau. Thép H thường dùng cho cột và khung chính. Thép I thường dùng cho dầm. Thép C và Z thường dùng cho xà gồ, khung nhẹ. Thép U và V phổ biến trong cơ khí, kết cấu phụ, khung đỡ và gia công.

Bài viết này giúp doanh nghiệp hiểu thép hình là gì, có những loại nào, ứng dụng ra sao và cần chọn theo tiêu chí nào khi làm công trình hoặc gia công cơ khí.

Thép hình là gì?

Thép hình là nhóm thép được tạo thành các tiết diện định hình để tăng khả năng chịu lực, dễ lắp ghép và phù hợp với nhiều dạng kết cấu. Các tiết diện phổ biến gồm U, V, I, H, C, Z, T, L và một số profile đặc biệt.

Thép hình có thể được sản xuất từ thép carbon, thép cường độ cao, thép mạ kẽm, inox hoặc thép hợp kim tùy ứng dụng. Trong xây dựng và cơ khí phổ thông, các mác thường gặp gồm SS400, Q235, Q345, A36, S235, S355 hoặc mác theo bản vẽ.

Điểm mạnh của thép hình là tiết diện được tối ưu để chịu lực tốt hơn thép tấm phẳng trong nhiều trường hợp.

Thép hình được sản xuất như thế nào?

Thép hình có thể được sản xuất bằng nhiều phương pháp khác nhau. Phương pháp sản xuất ảnh hưởng đến hình dạng, dung sai, chiều dày, bề mặt và ứng dụng.

Thép hình cán nóng

Thép hình cán nóng thường có độ dày tốt, dùng nhiều cho kết cấu chịu lực, dầm, cột, khung, bệ máy và công trình công nghiệp.

Thép hình cán nguội hoặc chấn

Thép hình cán nguội hoặc chấn thường dùng cho xà gồ, khung nhẹ, profile theo yêu cầu và chi tiết phụ trợ.

Với thép chấn, cần kiểm tra chiều dày, bán kính chấn, dung sai và khả năng chịu lực theo thiết kế.

Các loại thép hình phổ biến trong cơ khí và kết cấu

Thép hình được sử dụng rộng rãi trong cơ khí chế tạo, xây dựng công nghiệp, kết cấu phụ, nhà xưởng, sàn thao tác, khung máy và hệ giá đỡ. Mỗi dạng tiết diện như U, V, L, I, H, C, Z hoặc T có đặc điểm chịu lực và phạm vi ứng dụng khác nhau, vì vậy cần chọn đúng theo tải trọng, chiều dài nhịp, phương án liên kết, mác thép và bản vẽ thiết kế.

Thép hình U

Thép hình U có tiết diện giống chữ U, gồm một bụng và hai cánh song song. Vật liệu này thường được dùng cho kết cấu phụ, khung đỡ, bệ máy, sàn thao tác, ray dẫn hướng, máng đỡ và các chi tiết cơ khí chế tạo. Các tên gọi phổ biến có thể gồm thép U, UPN, UPE hoặc U chấn theo yêu cầu gia công.

Thép U cán nóng thường có thành dày và phù hợp hơn với kết cấu chịu lực, hàn lắp hoặc khung công nghiệp. Trong khi đó, thép U chấn linh hoạt hơn về kích thước, có thể gia công theo bản vẽ và phù hợp với các profile đặc thù.

Thép hình V hoặc L

Thép hình V hoặc thép L có tiết diện góc vuông, gồm hai cạnh tạo thành dạng chữ V hoặc chữ L. Đây là nhóm thép hình rất phổ biến trong cơ khí, kết cấu phụ, khung đỡ, nẹp góc, giằng, kệ công nghiệp, lan can, cầu thang, khung máy, bản mã phụ và các kết cấu nhẹ.

Thép V có thể là loại đều cạnh hoặc không đều cạnh. Khi đặt hàng, cần ghi rõ kích thước cạnh, chiều dày, chiều dài, mác thép và tiêu chuẩn sản xuất để tránh nhầm lẫn khi gia công hoặc lắp dựng.

Thép hình I

Thép hình I có tiết diện giống chữ I và thường được sử dụng cho các dầm chịu uốn theo một phương. Vật liệu này có thể dùng cho dầm phụ, dầm sàn, dầm đỡ mái, dầm sàn thao tác, khung đỡ thiết bị, kết cấu phụ và cầu trục nhẹ đến vừa.

So với thép H, thép I thường có cánh hẹp hơn. Khi sử dụng cho dầm nhịp dài, cần kiểm tra độ võng, mô men chống uốn, ổn định xoắn và phương án liên kết để bảo đảm an toàn kết cấu.

Thép hình H

Thép hình H có tiết diện giống chữ H, phần cánh thường rộng hơn thép I. Đây là loại thép hình được dùng nhiều cho cột, dầm chính, khung nhà xưởng, nhà thép tiền chế, kết cấu cầu trục, bệ máy, khung chịu lực và các công trình công nghiệp cần khả năng chịu tải lớn.

Nhờ cánh rộng, thép H thuận tiện cho liên kết bản mã, bulông và hàn trong kết cấu khung. Khi lựa chọn, cần căn cứ vào tải trọng, chiều cao cột, chiều dài nhịp, phương án liên kết và tiêu chuẩn thiết kế của công trình.

Thép hình C

Thép hình C có tiết diện giống chữ C, thường có mép gấp ở đầu cánh để tăng độ cứng. Loại thép này được dùng nhiều cho xà gồ mái, xà gồ vách, khung phụ nhà xưởng, khung đỡ tấm lợp, khung đỡ tấm vách, mái che, nhà kho và hệ treo phụ.

Thép C thường được sản xuất theo chiều dài yêu cầu của công trình. Khi đặt hàng, cần xác định rõ chiều cao, chiều rộng cánh, mép gấp, chiều dày, chiều dài cây và lớp mạ bảo vệ nếu dùng trong môi trường ngoài trời hoặc khu vực dễ ăn mòn.

Thép hình Z

Thép hình Z có tiết diện giống chữ Z và thường được dùng trong hệ xà gồ mái hoặc xà gồ vách. Ưu điểm của thép Z là có thể nối chồng tại gối, giúp tăng hiệu quả làm việc trong một số hệ kết cấu nhà thép tiền chế, khung mái nhịp dài, hệ đỡ tấm lợp và công trình công nghiệp.

Khi lắp đặt thép Z, cần tuân thủ đúng hướng theo bản vẽ thiết kế. Nếu lắp sai chiều hoặc sai vị trí nối chồng, khả năng chịu lực và hiệu quả làm việc của hệ xà gồ có thể bị ảnh hưởng.

Thép hình T và profile đặc biệt

Ngoài các loại U, V, I, H, C và Z, trong cơ khí và kiến trúc còn sử dụng thép hình T và nhiều profile đặc biệt theo bản vẽ. Nhóm này có thể dùng cho nẹp, khung trang trí, thanh đỡ, ray dẫn hướng, chi tiết lắp ghép, kết cấu phụ, profile inox, profile chấn từ thép tấm hoặc profile hàn tổ hợp.

Với các profile đặc biệt, bản vẽ kỹ thuật là yếu tố rất quan trọng. Cần thể hiện rõ hình dạng tiết diện, kích thước, dung sai, vật liệu, chiều dài, bề mặt hoàn thiện và yêu cầu gia công để sản phẩm đạt đúng chức năng lắp đặt và thẩm mỹ.

Đặc điểm nổi bật của thép hình

Tiết diện tối ưu cho chịu lực

Thép hình có tiết diện được thiết kế để tăng khả năng chịu uốn, chịu nén, chịu xoắn hoặc chịu tải phân bố tùy loại. Vì vậy, thép hình thường hiệu quả hơn thép tấm phẳng trong kết cấu.

Dễ lắp ghép và gia công

Thép hình có thể cắt, khoan, hàn, bắt bulong, sơn, mạ kẽm và gia công theo bản vẽ. Điều này giúp vật liệu phù hợp với nhiều công trình và thiết bị.

Đa dạng quy cách

Từ thép V nhỏ, thép U vừa đến thép H lớn, thép hình có nhiều quy cách để lựa chọn theo tải trọng, nhịp và không gian lắp đặt.

Phù hợp nhiều ngành

Thép hình được dùng trong xây dựng, cơ khí, kết cấu thép, nhà xưởng, giao thông, khai khoáng, năng lượng, thiết bị công nghiệp và dân dụng.

Có thể xử lý bề mặt theo môi trường

Tùy môi trường, thép hình có thể để đen, sơn chống gỉ, mạ kẽm, mạ nhúng nóng hoặc chọn inox 304/316L nếu cần chống ăn mòn.

Mác thép và tiêu chuẩn thường gặp của thép hình

Thép hình có thể dùng nhiều mác thép khác nhau. Việc chọn mác phụ thuộc vào tải trọng, môi trường, tiêu chuẩn thiết kế và yêu cầu bản vẽ.

Mác thép/tiêu chuẩn	Ứng dụng định hướng
SS400	Kết cấu thông dụng, cơ khí, thép hình phổ biến
Q235	Kết cấu thông thường, khung nhẹ, xà gồ
Q345	Kết cấu cần cường độ cao hơn Q235
ASTM A36	Kết cấu thép thông dụng theo hệ ASTM
ASTM A572 Gr.50	Kết cấu cần cường độ cao hơn A36
S235	Kết cấu theo hệ EN, tải thông thường
S275	Kết cấu theo hệ EN, cường độ trung bình
S355	Kết cấu theo hệ EN, cường độ cao hơn
SM490	Kết cấu hàn, cầu, nhà xưởng tùy yêu cầu
Inox 304	Môi trường thông thường cần chống gỉ
Inox 316L	Môi trường ăn mòn cao hơn, ven biển, chloride nhẹ-vừa

So sánh nhanh các loại thép hình U, V, I, H, C, Z

Loại thép hình	Đặc điểm tiết diện	Ứng dụng phổ biến
Thép U	Dạng máng U, thành tương đối dày	Khung đỡ, bệ máy, dầm phụ, cơ khí
Thép V/L	Dạng góc, hai cạnh vuông góc	Giằng, nẹp, kệ, khung, kết cấu phụ
Thép I	Cánh hẹp hơn, cao theo phương bụng	Dầm phụ, dầm sàn, dầm đỡ
Thép H	Cánh rộng, tiết diện cân đối hơn	Cột, dầm chính, khung nhà xưởng
Thép C	Có dạng C, thường có mép gấp	Xà gồ mái, xà gồ vách, khung nhẹ
Thép Z	Dạng Z, thuận lợi nối chồng	Xà gồ mái/vách, nhà thép tiền chế
Thép T	Dạng chữ T	Nẹp, kết cấu phụ, profile đặc biệt

Ứng dụng phổ biến của thép hình trong công nghiệp

Thép hình được sử dụng rộng rãi trong nhà xưởng, nhà thép tiền chế, sàn thao tác, cầu thang công nghiệp, hệ xà gồ, cơ khí chế tạo, khung máy, kệ công nghiệp và các hệ phụ trợ trong nhà máy. Tùy từng hạng mục, có thể lựa chọn thép H, I, U, V, C hoặc Z để phù hợp với tải trọng, khẩu độ, phương án liên kết, không gian lắp đặt và tiêu chuẩn thiết kế.

Nhà xưởng, nhà thép tiền chế và kết cấu chịu lực

Trong nhà xưởng và nhà thép tiền chế, thép hình được dùng cho cột nhà xưởng, dầm chính, kèo thép, xà gồ mái, xà gồ vách, giằng mái, giằng cột, khung phụ, mái che và nhà kho. Đây là nhóm ứng dụng quan trọng vì thép hình tham gia trực tiếp vào hệ kết cấu chịu lực của công trình.

Thông thường, thép H được dùng cho cột và khung chính nhờ tiết diện cứng, dễ liên kết bản mã và bulông. Thép C và Z thường dùng cho xà gồ mái, xà gồ vách, trong khi thép U và V thường dùng cho giằng, khung phụ và các chi tiết liên kết.

Dầm, cột, sàn thao tác và cầu thang công nghiệp

Trong nhà máy, sàn thao tác và cầu thang công nghiệp cần kết cấu chắc, dễ hàn lắp, dễ bảo trì và bảo đảm an toàn cho người sử dụng. Thép hình có thể được dùng cho dầm sàn thao tác, cột đỡ sàn, khung cầu thang, bậc thang, lan can, khung đỡ grating, sàn bảo trì, dầm đỡ băng tải, khung thao tác thiết bị và kết cấu phụ trong nhà máy.

Với các hạng mục có người đi lại hoặc thao tác thường xuyên, cần kiểm tra tải trọng sử dụng, độ võng, độ rung, liên kết hàn, liên kết bulông và tiêu chuẩn an toàn. Việc chọn đúng tiết diện giúp kết cấu ổn định hơn trong quá trình vận hành.

 I Unicosteel

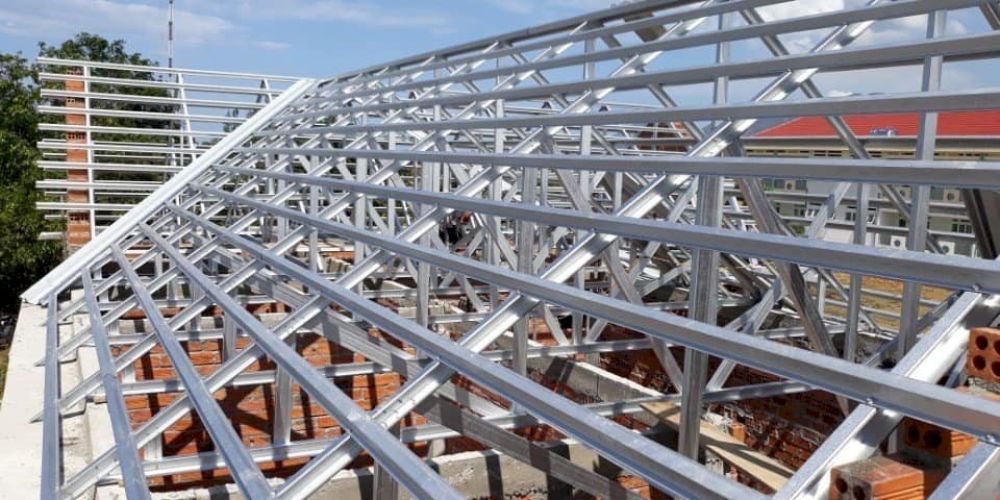

Xà gồ mái, xà gồ vách và hệ khung nhẹ

Thép C và thép Z được dùng nhiều cho hệ mái và vách nhờ trọng lượng nhẹ, dễ gia công, dễ vận chuyển và dễ lắp dựng. Các ứng dụng phổ biến gồm xà gồ mái tôn, xà gồ vách, khung đỡ tấm lợp, khung đỡ panel, hệ khung nhẹ, mái che, nhà kho, nhà xưởng, công trình tạm và hệ treo phụ.

Khi chọn thép C hoặc Z, cần xác định rõ chiều dày, lớp mạ, khoảng cách xà gồ, khẩu độ, tải gió, tải mái và phương án liên kết. Nếu chọn thiếu chiều dày hoặc bố trí khoảng cách không phù hợp, hệ mái và vách có thể bị võng, rung hoặc giảm độ ổn định khi gặp gió lớn.

Cơ khí chế tạo, khung máy và bệ thiết bị

Trong cơ khí chế tạo, thép hình giúp tạo khung chắc, dễ hàn, dễ lắp ráp và thuận tiện khi gia công theo bản vẽ. Vật liệu này có thể dùng cho khung máy, bệ máy, giá đỡ thiết bị, khung bảo vệ, khung băng tải, khung đỡ động cơ, ray dẫn hướng, máng đỡ, bệ lắp bơm van và kết cấu cơ khí theo yêu cầu kỹ thuật.

Thép U, V, I và H thường được sử dụng nhiều trong nhóm ứng dụng này. Việc chọn loại thép hình cần dựa trên tải trọng, hướng chịu lực, rung động, kích thước thiết bị và không gian lắp đặt, không nên chọn chỉ theo kinh nghiệm hoặc theo kích thước có sẵn.

Kệ công nghiệp, giá đỡ và hệ phụ trợ

Thép hình cũng phù hợp cho nhiều loại kệ công nghiệp và hệ phụ trợ trong nhà máy. Các ứng dụng thường gặp gồm kệ chứa hàng, giá đỡ ống, giá đỡ cáp, khung treo thiết bị, máng cáp, kệ kho, khung pallet, hệ đỡ bồn bể, giá đỡ phụ kiện và hệ khung bảo trì.

Với kệ hoặc hệ đỡ chịu tải, cần tính toán tải mỗi tầng, tải lệch tâm, độ ổn định tổng thể, phương án liên kết bulông và khả năng neo cố định xuống nền. Nếu hệ kệ làm việc trong môi trường ẩm, ngoài trời hoặc có hóa chất, cần cân nhắc thêm lớp mạ, sơn bảo vệ hoặc vật liệu phù hợp hơn.

Liên hệ UnicoSteel – cung cấp và gia công thép hình theo yêu cầu

UnicoSteel hỗ trợ doanh nghiệp lựa chọn, cung cấp và gia công thép hình, thép hình công nghiệp, inox công nghiệp, thép tấm, thép hợp kim, phôi rèn và chi tiết cơ khí theo yêu cầu thực tế.



Thép hình là nhóm vật liệu quan trọng trong xây dựng công nghiệp, kết cấu thép, cơ khí chế tạo, nhà xưởng, xà gồ, dầm, cột, khung đỡ và thiết bị công nghiệp. Các loại phổ biến gồm U, V, I, H, C, Z, T và profile đặc biệt. Mỗi loại có tiết diện, khả năng chịu lực và ứng dụng khác nhau.

Thép H thường dùng cho cột và khung chính. Thép I thường dùng cho dầm. Thép C/Z thường dùng cho xà gồ và khung nhẹ. Thép U/V phổ biến trong cơ khí, khung đỡ, kết cấu phụ và gia công. Ngoài thép carbon, doanh nghiệp có thể chọn thép mạ kẽm hoặc inox 304/316L tùy môi trường.

Để chọn đúng, cần xác định loại thép hình, quy cách, mác thép, tiêu chuẩn, tải trọng, khẩu độ, môi trường sử dụng, bề mặt, gia công và chứng từ. UnicoSteel có thể hỗ trợ tư vấn, cung cấp và gia công thép hình theo nhu cầu thực tế của từng dự án.
