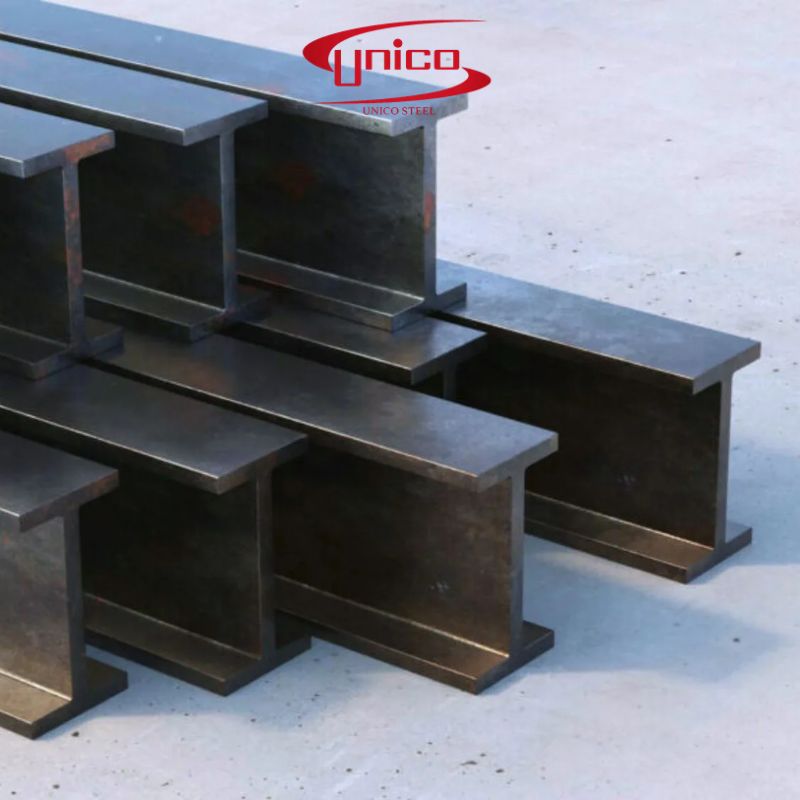

Thép hình I: Quy cách, cơ tính và ứng dụng chịu lực

Trong xây dựng nhà xưởng, kết cấu thép, cầu công nghiệp, sàn thao tác và cơ khí chế tạo, lựa chọn đúng tiết diện chịu lực là yếu tố quan trọng để đảm bảo chất lượng công trình.

Nếu sử dụng dầm không đủ độ cứng, kết cấu có thể bị võng quá mức hoặc rung khi vận hành. Ngược lại, chọn tiết diện quá lớn có thể khiến chi phí vật liệu, vận chuyển và lắp dựng tăng không cần thiết.

Thép hình I là một trong những vật liệu được sử dụng phổ biến để giải quyết các yêu cầu chịu uốn trong kết cấu thép.

Nhờ có hai cánh nằm xa trục trung hòa, thép I tạo được mô men quán tính lớn theo trục mạnh so với nhiều dạng tiết diện có cùng lượng vật liệu.

Tuy nhiên, không phải mọi loại thép I đều phù hợp cho tải trọng lớn. Khả năng chịu lực còn phụ thuộc vào mác thép, chiều cao tiết diện, chiều rộng cánh, chiều dài nhịp và điều kiện chống mất ổn định.

Bài viết dưới đây giúp doanh nghiệp tìm hiểu thép hình I là gì, quy cách, thành phần hóa học, cơ tính, ứng dụng và cách lựa chọn theo yêu cầu công trình.

Thép hình I là gì?

Thép hình I là sản phẩm thép kết cấu có tiết diện tương tự chữ I, gồm một phần bụng thẳng đứng và hai cánh nằm ngang ở hai đầu.

Phần cánh và bụng phối hợp để cấu kiện chịu lực uốn, lực cắt và các tác động khác theo thiết kế.

Thép I thường được sản xuất bằng phương pháp cán nóng, trong đó phôi thép được cán qua hệ thống trục tạo hình để hình thành tiết diện yêu cầu.

Trong công nghiệp, thép I thường được sử dụng làm dầm sàn, dầm mái, dầm đỡ thiết bị, khung máy và cấu kiện chịu uốn.

Cấu tạo tiết diện thép hình I

Thép I gồm ba bộ phận cơ bản.

Phần bụng (Web): Là phần đứng ở giữa, liên kết hai cánh và tham gia chịu lực cắt.

Phần cánh (Flange): Là hai phần nằm ngang, có vai trò quan trọng khi cấu kiện chịu mô men uốn.

Góc lượn: Là vùng chuyển tiếp giữa bụng và cánh của tiết diện cán nóng.

Sự phân bố vật liệu này tạo ra đặc tính chịu uốn hiệu quả theo trục mạnh.

Tuy nhiên, do là tiết diện hở, thép I vẫn có thể gặp mất ổn định xoắn – uốn nếu thiếu liên kết giữ ổn định phù hợp.

Đặc điểm nổi bật của thép hình I

Khả năng chịu uốn hiệu quả

Thép I có hai cánh nằm xa trục trung hòa, giúp tăng mô men quán tính theo trục mạnh.

Đặc điểm này phù hợp với các cấu kiện như dầm sàn, dầm đỡ mái và dầm phụ.

Tuy nhiên, khả năng chịu uốn thực tế phải được xác định theo tiết diện, mác thép, chiều dài nhịp và điều kiện liên kết.

Tối ưu lượng vật liệu trong kết cấu dầm

So với một số tiết diện đặc có cùng khối lượng, thép I phân bố vật liệu hợp lý hơn cho bài toán chịu uốn theo một phương.

Điều này có thể giúp tối ưu trọng lượng khi thiết kế dầm.

Dù vậy, thép I không phải lựa chọn nhẹ nhất cho mọi ứng dụng. Kết cấu cần được so sánh theo cùng điều kiện tải trọng và độ võng.

Thuận tiện cho gia công và liên kết

Thép I có thể được cắt, khoan, hàn bản mã, gia công đầu dầm và lắp ghép bằng bulong.

Loại thép này phù hợp với nhiều quy trình chế tạo kết cấu thép công nghiệp.

Đa dạng quy cách

Thép I có nhiều chiều cao và chiều rộng cánh, phù hợp với các nhu cầu chịu tải khác nhau.

Các nhóm IPE và IPN có hệ kích thước tiêu chuẩn riêng, giúp thuận tiện lựa chọn theo thiết kế.

Có thể bảo vệ chống ăn mòn

Thép I carbon có thể được sơn chống gỉ hoặc xử lý bề mặt phù hợp với môi trường sử dụng.

Với công trình ngoài trời, cần lựa chọn hệ bảo vệ theo tuổi thọ thiết kế và điều kiện bảo trì.

Các loại thép hình I phổ biến

Thép IPE – Thép I cánh song song

IPE là nhóm thép hình I có hai mặt cánh chủ yếu song song, theo hệ kích thước châu Âu.

Loại thép này được dùng phổ biến cho dầm chịu uốn trong xây dựng và kết cấu công nghiệp.

Các quy cách thường gặp gồm IPE100, IPE160, IPE200, IPE240, IPE300 và nhiều kích thước khác.

Ưu điểm của hệ IPE là kích thước và đặc trưng tiết diện được tiêu chuẩn hóa, thuận lợi cho tính toán và chọn vật tư.

Thép IPN – Thép I cánh vát

IPN là nhóm thép I cán nóng có mặt trong cánh được tạo độ nghiêng.

Điểm khác biệt chính so với IPE là hình dạng cánh và bảng kích thước tiêu chuẩn.

Thép IPN cũng được dùng trong dầm, khung và kết cấu thép.

Khi đặt hàng, cần phân biệt rõ IPN và IPE. Không nên xem IPN200 và IPE200 là cùng một sản phẩm.

Thép I theo các hệ tiêu chuẩn khác

Ngoài IPE và IPN, thị trường còn có các tiết diện chữ I theo hệ JIS, ASTM hoặc tiêu chuẩn quốc gia khác.

Ví dụ, hệ ASTM có nhóm dầm S và W với hình dạng cánh, kích thước và quy ước ký hiệu riêng.

Một số tiết diện W có cánh rộng và thường được gọi là dầm H hoặc I tùy thị trường.

Vì vậy, tên gọi thương mại I-Beam không đủ để xác nhận quy cách kỹ thuật.

Khi đặt hàng, cần ghi rõ hệ tiêu chuẩn và mã tiết diện theo bản vẽ.

Bảng quy cách thép hình IPE tham khảo

Quy cách	H (mm)	B (mm)	tw (mm)	tf (mm)	Trọng lượng (kg/m)
IPE100	100	55	4,1	5,7	8,1
IPE120	120	64	4,4	6,3	10,4
IPE160	160	82	5,0	7,4	15,8
IPE200	200	100	5,6	8,5	22,4
IPE240	240	120	6,2	9,8	30,7
IPE300	300	150	7,1	10,7	42,2
IPE330	330	160	7,5	11,5	49,1
IPE400	400	180	8,6	13,5	66,3

Chiều dài thép hình I

Thép I có thể được cung cấp theo chiều dài thương mại hoặc cắt theo đơn hàng.

Chiều dài 6 m và 12 m thường gặp trên thị trường, nhưng khả năng cung cấp phụ thuộc quy cách và nguồn hàng.

Với đơn hàng gia công kết cấu, nên gửi bảng thống kê chiều dài để kiểm soát hao hụt vật liệu.

Thành phần hóa học của thép hình I

Thép hình I không phải một mác thép riêng.

Thành phần hóa học phụ thuộc vào loại thép nền được sử dụng để sản xuất.

Các mác thông dụng có thể gồm SS400, S235JR, S275JR, S355JR, ASTM A36 hoặc các mác kết cấu khác.

Nguyên tố/chỉ tiêu	S235JR	S355JR
Carbon (C)	≤ 0,17%	≤ 0,24%
Mangan (Mn)	≤ 1,40%	≤ 1,60%
Phốt pho (P)	≤ 0,035%	≤ 0,035%
Lưu huỳnh (S)	≤ 0,035%	≤ 0,035%
Đồng (Cu)	≤ 0,55%	≤ 0,55%
Nitơ (N)	≤ 0,012%	≤ 0,012%
Carbon tương đương CEV	≤ 0,35%	≤ 0,45%

Cơ tính của thép hình I

Cơ tính là nhóm thông số quan trọng khi lựa chọn thép I cho công trình chịu lực.

Các chỉ tiêu thường được quan tâm gồm giới hạn chảy, độ bền kéo, độ giãn dài và độ dai va đập.

Chỉ tiêu	S235JR	S355JR
Giới hạn chảy tối thiểu	235 MPa	355 MPa
Độ bền kéo	360–510 MPa	470–630 MPa
Độ giãn dài tối thiểu	24%	20%
Độ dai va đập JR	Tối thiểu 27 J ở +20°C	Tối thiểu 27 J ở +20°C

Thép hình I chịu lực như thế nào?

Khả năng chịu lực là yếu tố quan trọng nhất khi chọn thép I.

Tuy nhiên, cần phân biệt giữa độ bền vật liệu và khả năng chịu lực của cấu kiện hoàn chỉnh.

Khả năng chịu uốn

Thép I làm việc hiệu quả khi chịu uốn quanh trục mạnh.

Hai cánh đóng vai trò quan trọng trong việc chống lại mô men uốn, còn bụng tham gia chịu lực cắt.

Khả năng chịu uốn phụ thuộc mô đun chống uốn, giới hạn chảy và các điều kiện ổn định.

Khả năng chịu lực cắt

Phần bụng thép I đóng vai trò quan trọng trong việc tiếp nhận lực cắt.

Với dầm chịu tải lớn tại gối hoặc tải tập trung, cần kiểm tra khả năng chịu cắt và các hiện tượng mất ổn định của bụng.

Trong một số thiết kế, có thể cần bổ sung sườn tăng cứng.

Khả năng chống võng

Độ võng của dầm phụ thuộc tải trọng, chiều dài nhịp, mô đun đàn hồi và mô men quán tính tiết diện.

Với kết cấu sàn, dầm mái hoặc dầm đỡ thiết bị, kiểm tra độ võng là yêu cầu quan trọng.

Một tiết diện có đủ độ bền vẫn có thể không đạt yêu cầu sử dụng nếu độ võng quá lớn.

Khả năng ổn định xoắn – uốn

Thép I là tiết diện hở nên khả năng chống xoắn thuần túy có thể hạn chế so với một số tiết diện kín.

Khi dầm chịu uốn nhưng cánh nén không được giữ ổn định, cấu kiện có nguy cơ mất ổn định xoắn – uốn.

Do đó, cần xét khoảng cách giằng ngang, chiều dài không được giữ ổn định và sơ đồ liên kết.

Thép hình I và thép hình H khác nhau gì?

Thép I và H đều có tiết diện với một bụng và hai cánh, nhưng các nhóm sản phẩm phổ biến có đặc điểm hình học khác nhau.

Tiêu chí	Thép hình I	Thép hình H
Tiết diện thường gặp	Cánh tương đối hẹp so với chiều cao	Thường có cánh rộng
Ứng dụng phổ biến	Dầm chịu uốn, dầm phụ, sàn	Cột, dầm chính, khung chịu lực
Khả năng theo trục yếu	Phụ thuộc kích thước cánh và tiết diện	Nhiều quy cách cánh rộng có lợi thế
Liên kết bản mã	Cần kiểm tra không gian cánh và bụng	Cánh rộng thường thuận tiện hơn
Chịu xoắn	Phải kiểm tra ổn định	Cũng phải kiểm tra do là tiết diện hở
Khối lượng	Phụ thuộc quy cách cụ thể	Phụ thuộc quy cách cụ thể



Ứng dụng nổi bật của thép hình I trong công nghiệp

Dầm chính và dầm phụ nhà xưởng

Thép I được dùng làm dầm trong các hệ khung và kết cấu phụ của nhà xưởng.

Dầm có nhiệm vụ tiếp nhận tải trọng và truyền lực đến cột hoặc các gối đỡ.

Khi lựa chọn cần xác định chiều dài nhịp, tải trọng phân bố, tải tập trung và điều kiện liên kết.

Với dầm dài, cần kiểm tra cả độ võng và mất ổn định xoắn – uốn.

Sàn thao tác và sàn công nghiệp

Thép I được sử dụng làm dầm đỡ trong nhiều hệ sàn thao tác, sàn bảo trì và kết cấu phục vụ vận hành thiết bị.

Vật liệu có thể kết hợp với grating, thép tấm sàn và các cấu kiện phụ trợ.

Với sàn có người làm việc, cần kiểm tra tải trọng sử dụng, độ võng, độ rung và tiêu chuẩn an toàn.

Kết cấu cầu và công trình hạ tầng

Thép I có thể xuất hiện trong dầm cầu, kết cấu phụ của cầu và các hệ thống hạ tầng được thiết kế phù hợp.

Đối với công trình cầu, yêu cầu kỹ thuật thường nghiêm ngặt hơn kết cấu thông thường.

Cần kiểm tra tải trọng lặp, độ mỏi, ổn định, độ dai va đập, khả năng chống ăn mòn và chất lượng liên kết.

Không nên sử dụng thép I thông thường cho kết cấu cầu chỉ dựa trên kích thước hoặc giá vật liệu.

Khung máy và bệ thiết bị công nghiệp

Trong cơ khí chế tạo, thép I được sử dụng để tạo khung đỡ, bệ lắp thiết bị và dầm chịu lực.

Các ứng dụng có thể gồm:

• Khung đỡ máy sản xuất.

• Bệ lắp động cơ.

• Dầm đỡ băng tải.

• Giá đỡ đường ống.

• Dầm phụ dây chuyền.

• Khung đỡ thiết bị công nghiệp.

Với thiết bị có rung, cần kiểm tra thêm tải động, tần số dao động và liên kết chân đế.

Hệ cầu trục và thiết bị nâng

Thép I có thể được sử dụng trong một số cấu kiện của hệ cầu trục và thiết bị nâng.

Tuy nhiên, các kết cấu này có yêu cầu riêng về tải bánh xe, tải động, độ mỏi và độ võng.

Với dầm cầu trục, không nên lựa chọn chỉ theo bảng chịu tải dầm thông thường.

Cần tính toán theo tiêu chuẩn thiết kế chuyên ngành.

Liên hệ UnicoSteel – Cung cấp và gia công thép hình I theo yêu cầu

UnicoSteel hỗ trợ khách hàng doanh nghiệp lựa chọn vật liệu, xác định quy cách và tiếp nhận yêu cầu cung cấp, gia công thép hình phục vụ kết cấu và cơ khí công nghiệp.

Thép hình I là vật liệu kết cấu phổ biến trong xây dựng nhà xưởng, dầm, sàn thao tác, kết cấu cầu và cơ khí công nghiệp.

Nhờ tiết diện chữ I, vật liệu có khả năng chịu uốn hiệu quả theo trục mạnh. Tuy nhiên, khả năng chịu tải của cấu kiện không phụ thuộc riêng vào hình dạng.

Để lựa chọn phù hợp, doanh nghiệp cần xem xét quy cách tiết diện, mác thép, giới hạn chảy, mô men quán tính, chiều dài nhịp, độ võng, mất ổn định và phương án liên kết.

Việc cung cấp đầy đủ bản vẽ, thông số và yêu cầu kỹ thuật sẽ giúp quá trình tư vấn, báo giá và gia công thép I hiệu quả hơn.



Doanh nghiệp đang cần thép hình I cho nhà xưởng, dầm chịu lực, sàn công nghiệp, khung máy hoặc kết cấu theo bản vẽ?

Hãy gửi quy cách, mác thép, tiêu chuẩn, chiều dài, số lượng và yêu cầu gia công cho Unicosteel để được tư vấn phương án vật liệu phù hợp.



FAQ

Thép hình I là gì?

Thép hình I là loại thép kết cấu có tiết diện chữ I, gồm một bụng đứng và hai cánh nằm ngang. Vật liệu thường được dùng làm dầm và các cấu kiện chịu uốn.

Thép hình I dùng để làm gì?

Thép I được sử dụng làm dầm nhà xưởng, dầm sàn, sàn thao tác, kết cấu cầu, khung máy, giá đỡ thiết bị và một số cấu kiện công nghiệp.

Thép IPE và IPN khác nhau gì?

IPE là nhóm thép I cánh song song, còn IPN có mặt trong cánh được tạo độ nghiêng. Hai loại có bảng kích thước, khối lượng và đặc trưng tiết diện khác nhau.

Thép I có chịu lực tốt không?

Thép I chịu uốn hiệu quả theo trục mạnh khi được thiết kế đúng. Khả năng chịu lực phụ thuộc tiết diện, mác thép, nhịp, tải trọng và điều kiện ổn định.

Thép I và thép H loại nào chịu lực tốt hơn?

Không có loại nào luôn tốt hơn. Cần so sánh đặc trưng tiết diện, khối lượng, mác thép và điều kiện làm việc của từng phương án.
