Thép hình H: Quy cách và ứng dụng trong kết cấu chịu lực

Trong xây dựng nhà xưởng, nhà thép tiền chế, kết cấu công nghiệp và cơ khí chế tạo, việc lựa chọn thép hình ảnh hưởng trực tiếp đến khả năng chịu lực, độ ổn định và chi phí công trình.

Nếu chọn tiết diện không phù hợp, dầm có thể võng quá mức, cột dễ mất ổn định hoặc liên kết không đáp ứng yêu cầu thiết kế. Ngược lại, sử dụng tiết diện quá lớn có thể làm tăng khối lượng vật tư, chi phí hàn, vận chuyển và lắp dựng.

Thép hình H là vật liệu được sử dụng rộng rãi trong các hệ kết cấu chịu lực nhờ thiết kế tiết diện chữ H với hai cánh tương đối rộng. Loại thép này thường được dùng làm cột, dầm, khung nhà xưởng, bệ đỡ thiết bị và nhiều cấu kiện công nghiệp.

Tuy nhiên, không phải thanh thép H nào cũng có khả năng chịu lực giống nhau. Hai sản phẩm cùng chiều cao H200 nhưng khác chiều rộng cánh, chiều dày hoặc mác thép có thể có đặc tính kết cấu khác biệt đáng kể.

Bài viết dưới đây giúp doanh nghiệp hiểu rõ thép H là gì, quy cách phổ biến, thành phần hóa học, cơ tính, ứng dụng và các tiêu chí lựa chọn khi đặt hàng tại UnicoSteel.

Thép hình H là gì?

Thép hình H là loại thép kết cấu có tiết diện tương tự chữ H, gồm một phần bụng đứng ở giữa và hai cánh nằm ở hai đầu bụng.

Phần bụng và cánh phối hợp để tạo khả năng chịu lực cho cấu kiện. Trong đó, cánh đóng vai trò quan trọng khi chịu mô men uốn, còn bụng tham gia chịu lực cắt và liên kết hai cánh.

Thép H thường được sản xuất bằng phương pháp cán nóng. Với các tiết diện đặc biệt hoặc kích thước lớn, doanh nghiệp cũng có thể sử dụng thép H tổ hợp hàn từ thép tấm.

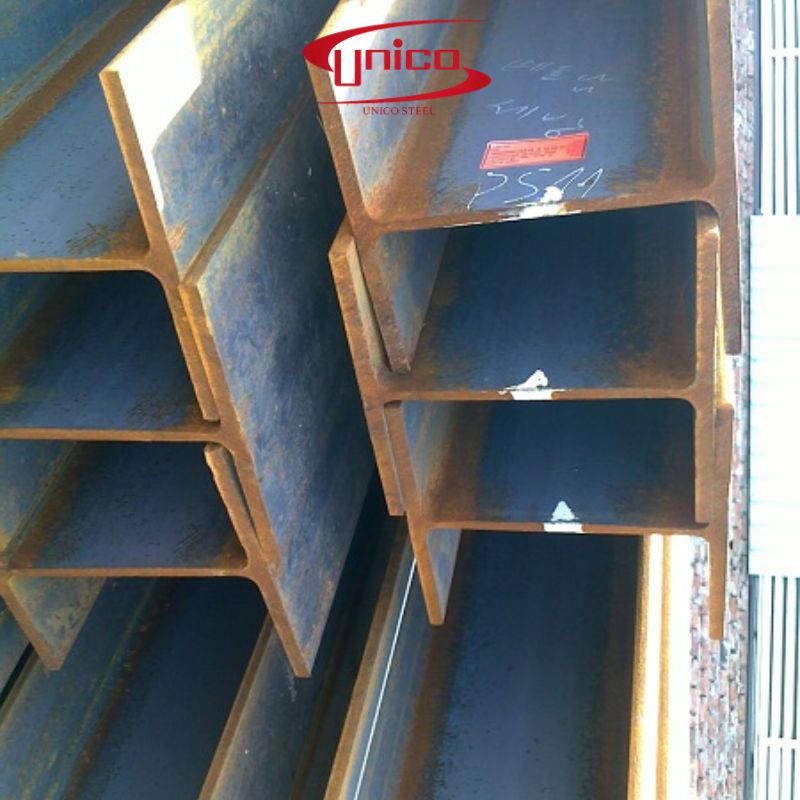

Thép hình H là loại thép kết cấu có tiết diện tương tự chữ H, gồm một phần bụng đứng ở giữa và hai cánh nằm ở hai đầu bụng I Unicosteel

Cấu tạo của thép hình H

Một tiết diện thép H gồm các bộ phận chính:

Phần bụng (Web): Là phần đứng ở giữa tiết diện, liên kết hai cánh và tham gia chịu lực cắt.

Hai cánh (Flange): Là phần nằm ngang, đóng vai trò quan trọng khi cấu kiện chịu uốn hoặc chịu nén.

Góc lượn: Là vùng chuyển tiếp giữa bụng và cánh ở thép H cán nóng, ảnh hưởng đến hình học và đặc trưng tiết diện.

Nhờ hình dạng này, thép H có thể được sử dụng hiệu quả trong nhiều loại dầm và cột thép.

Đặc điểm nổi bật của thép hình H

Khả năng chịu uốn tốt trong ứng dụng phù hợp

Thép H có hai cánh được bố trí cách xa trục trung hòa. Cấu tạo này giúp tạo mô men quán tính lớn theo trục mạnh.

Vì vậy, thép H phù hợp với nhiều ứng dụng làm dầm chính, dầm phụ và cấu kiện chịu uốn.

Tuy nhiên, khả năng chịu tải còn phụ thuộc chiều dài nhịp, tải trọng và điều kiện chống mất ổn định.

Phù hợp làm cột chịu nén

Thép H có các quy cách cánh rộng, thuận lợi cho nhiều ứng dụng cột kết cấu.

Khả năng chịu nén không chỉ phụ thuộc diện tích tiết diện mà còn liên quan đến độ mảnh, chiều dài tính toán và điều kiện liên kết.

Với cột cao hoặc chịu tải lớn, cần kiểm tra ổn định theo cả hai phương.

Thuận tiện liên kết bằng bulong và hàn

Bề mặt cánh và bụng thép H thuận tiện để bố trí bản mã, bản đế, gân tăng cứng và liên kết dầm – cột.

Nhờ đó, thép H thường được sử dụng trong kết cấu nhà xưởng, cầu trục và hệ khung công nghiệp.

Đa dạng quy cách và mác thép

Thép H có nhiều kích thước khác nhau, từ tiết diện nhỏ đến tiết diện lớn phục vụ công trình công nghiệp.

Các mác thép có thể lựa chọn theo hệ tiêu chuẩn JIS, ASTM, EN hoặc tiêu chuẩn dự án.

Phù hợp gia công kết cấu

Thép H có thể cắt, khoan, hàn, vát mép, sơn hoặc mạ kẽm tùy thiết kế.

Với cấu kiện yêu cầu độ chính xác cao, cần kiểm soát dung sai, biến dạng hàn và chất lượng liên kết.

Thép hình H được sản xuất như thế nào?

Thép H cán nóng

Thép H cán nóng được sản xuất từ phôi thép qua hệ thống cán định hình.

Phương pháp này tạo ra tiết diện có bụng và cánh liền khối, kèm bán kính lượn tại vị trí giao nhau.

Đây là loại phổ biến trong kết cấu công trình.

Ứng dụng: Cột nhà xưởng, dầm chính, khung thép, sàn thao tác và bệ đỡ.

Thép H tổ hợp hàn

Thép H tổ hợp thường được chế tạo từ ba tấm thép: một tấm bụng và hai tấm cánh.

Các tấm được cắt theo kích thước, gá lắp và hàn thành tiết diện yêu cầu.

Phương pháp này phù hợp khi cần tiết diện không có sẵn hoặc cấu kiện có kích thước thay đổi.

Ứng dụng: Dầm tổ hợp, cột tổ hợp, khung nhà xưởng khẩu độ lớn và kết cấu theo thiết kế.

Cần kiểm soát chất lượng mối hàn, độ thẳng, biến dạng và yêu cầu kiểm tra không phá hủy nếu bản vẽ quy định.

Vì sao không thể chọn thép H chỉ theo chiều cao?

Hai tiết diện có cùng chiều cao H200 nhưng khác chiều rộng cánh sẽ có đặc trưng hình học khác nhau.

Điều này ảnh hưởng đến khả năng chịu uốn, chịu nén và ổn định khi làm việc.

Vì vậy, khi thiết kế cần kiểm tra đầy đủ tiết diện thay vì chỉ chọn theo tên H200 hoặc H300.

Mác thép thường dùng cho thép hình H

Thép hình H là tên gọi theo hình dạng. Đây không phải một mác thép cụ thể.

Sản phẩm có thể được sản xuất từ nhiều loại thép kết cấu khác nhau.

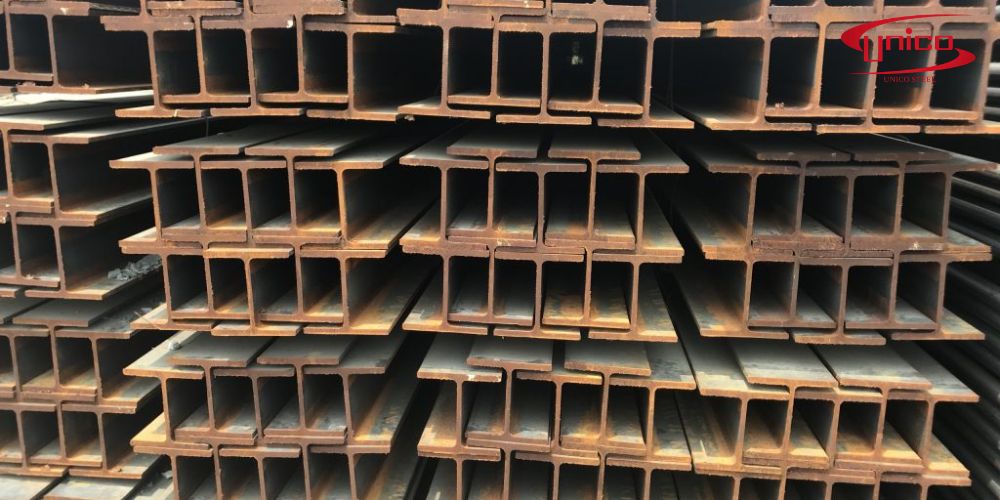

 Thép H tổ hợp thường được chế tạo từ ba tấm thép: một tấm bụng và hai tấm cánh I Unicosteel

Cơ tính của thép hình H

Cơ tính của thép H quyết định khả năng đáp ứng yêu cầu vật liệu khi kết cấu chịu lực.

Những chỉ tiêu quan trọng gồm giới hạn chảy, độ bền kéo, độ giãn dài và độ dai va đập.

Giới hạn chảy ảnh hưởng thế nào đến kết cấu?

Giới hạn chảy là một trong những thông số quan trọng để xác định khả năng chịu lực của vật liệu.

Ví dụ, S355 có giới hạn chảy danh nghĩa cao hơn S235 trong phạm vi chiều dày tương ứng.

Tuy nhiên, việc sử dụng thép có giới hạn chảy cao hơn không đồng nghĩa kết cấu sẽ giảm độ võng theo cùng tỷ lệ.

Độ võng đàn hồi còn phụ thuộc mô đun đàn hồi, mô men quán tính và điều kiện chịu tải.

Độ dai va đập có quan trọng không?

Có. Độ dai va đập đặc biệt quan trọng với kết cấu làm việc ở nhiệt độ thấp, chịu tải động hoặc có nguy cơ phá hủy giòn.

Khi đó, doanh nghiệp cần kiểm tra yêu cầu thử va đập như JR, J0, J2 hoặc cấp vật liệu phù hợp.

Không nên thay thế mác thép chỉ vì giới hạn chảy tương đương.

Tiêu chuẩn thường gặp của thép hình H

Thép H có thể được cung cấp theo nhiều hệ tiêu chuẩn quốc tế.

Ứng dụng nổi bật của thép hình H

Cột chịu lực trong nhà xưởng

Thép H được sử dụng phổ biến làm cột trong nhà xưởng và công trình công nghiệp.

Cột thép H có nhiệm vụ truyền tải trọng từ dầm, khung mái và các cấu kiện phía trên xuống hệ móng.

Khi thiết kế, cần kiểm tra tải nén, mô men uốn, độ mảnh và liên kết chân cột.

Với nhà xưởng có cầu trục, cần xét thêm tải động và ảnh hưởng của lực ngang.

Dầm chính và dầm phụ kết cấu thép

Thép H được dùng làm dầm trong hệ sàn, mái, nhà xưởng và kết cấu công nghiệp.

Ứng dụng gồm dầm sàn, dầm mái, dầm đỡ thiết bị và dầm đỡ đường ống.

Ngoài khả năng chịu uốn và lực cắt, cần kiểm tra độ võng và ổn định xoắn – uốn.

Khung nhà thép tiền chế

Trong nhà thép tiền chế, thép H có thể được dùng cho cột và dầm khung chính.

Với công trình có khẩu độ lớn, tiết diện H tổ hợp hàn cũng là một phương án thường được cân nhắc.

Hệ khung cần được tính toán đồng bộ cùng xà gồ, giằng, bản mã và liên kết.

Không nên chọn từng thanh thép tách rời khỏi sơ đồ kết cấu tổng thể.

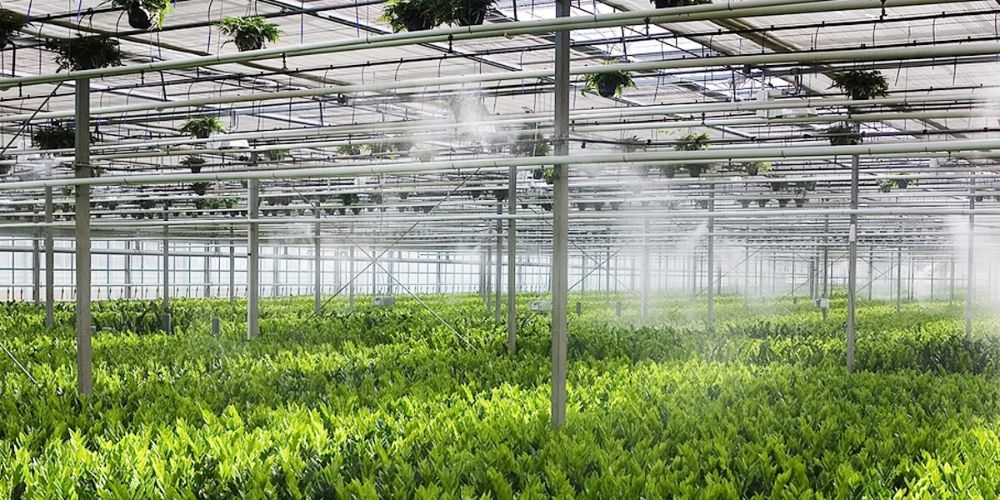

Trong nhà thép tiền chế, thép H có thể được dùng cho cột và dầm khung chính I Unicosteel

Sàn thao tác và kết cấu bảo trì

Thép H được sử dụng làm dầm hoặc cột đỡ trong các hệ sàn thao tác công nghiệp.

Ứng dụng gồm sàn kiểm tra máy, sàn bảo trì, hệ đỡ grating và cầu thang kỹ thuật.

Với khu vực có người sử dụng, cần kiểm tra tải trọng sử dụng, độ võng, rung và yêu cầu an toàn.

Bệ máy và khung thiết bị nặng

Trong cơ khí chế tạo, thép H có thể làm bệ máy, khung đỡ máy hoặc kết cấu chịu tải trọng thiết bị.

Ứng dụng thường gặp gồm:

• Bệ đỡ motor công nghiệp.

• Khung đỡ bơm.

• Khung đỡ thiết bị sản xuất.

• Bệ máy công nghiệp.

• Khung băng tải.

• Hệ đỡ bồn và thiết bị phụ trợ.

Với máy có rung động, cần tính toán độ cứng khung, tần số dao động, tải động và liên kết bulong neo.

Kết cấu cầu trục và thiết bị nâng

Thép H có thể được dùng trong cột, khung và các cấu kiện liên quan đến hệ cầu trục.

Tuy nhiên, dầm đường chạy cầu trục có yêu cầu đặc biệt về tải bánh xe, mỏi, ổn định và độ võng.

Không nên sử dụng thép H làm dầm cầu trục chỉ theo kinh nghiệm hoặc bảng tải đơn giản.

Khi nào nên chọn thép hình H?

Nên cân nhắc thép H khi công trình có yêu cầu về kết cấu chịu lực và liên kết phù hợp với tiết diện cánh rộng.

Liên hệ UnicoSteel – Cung cấp và gia công thép hình H theo yêu cầu

UnicoSteel hỗ trợ khách hàng doanh nghiệp lựa chọn vật liệu, xác định quy cách và tiếp nhận yêu cầu cung cấp, gia công thép hình cho kết cấu và cơ khí công nghiệp.

Ngoài thép hình H, khách hàng có thể tham khảo các nhóm thép hình I, U, V, C, Z, thép tấm kết cấu, thép hợp kim và dịch vụ gia công cơ khí theo bản vẽ.

Doanh nghiệp đang cần thép hình H cho dầm, cột, khung nhà xưởng, kết cấu thép hoặc bệ máy công nghiệp?

Hãy gửi bản vẽ, mác thép, quy cách, số lượng, chiều dài và yêu cầu gia công cho UnicoSteel để được tư vấn và báo giá theo nhu cầu thực tế.

Thép hình H là vật liệu quan trọng trong kết cấu nhà xưởng, nhà thép tiền chế, dầm, cột, sàn thao tác và cơ khí công nghiệp.

Tiết diện chữ H với hai cánh rộng giúp vật liệu có đặc tính chịu lực phù hợp với nhiều dạng kết cấu. Tuy nhiên, khả năng làm việc thực tế còn phụ thuộc kích thước tiết diện, mác thép, tải trọng, nhịp và điều kiện liên kết.

Để lựa chọn đúng, doanh nghiệp cần xác định quy cách H × B × tw × tf, tiêu chuẩn, cơ tính, tải trọng, môi trường và phương án gia công.

Unicosteel hỗ trợ khách hàng tìm kiếm giải pháp cung cấp và gia công thép H theo yêu cầu kỹ thuật của từng dự án.

FAQ

Thép hình H là gì?

Thép hình H là thép kết cấu có tiết diện chữ H, gồm một phần bụng và hai cánh. Sản phẩm thường được dùng làm dầm, cột, khung nhà xưởng và kết cấu công nghiệp.

Thép hình H dùng để làm gì?

Thép H được sử dụng làm cột nhà xưởng, dầm chính, khung thép, sàn thao tác, bệ máy, giá đỡ thiết bị và các cấu kiện chịu lực.

Thép H và thép I khác nhau gì?

Thép H thường có cánh rộng hơn các nhóm thép I cánh hẹp. Tuy nhiên, khả năng chịu lực cần được so sánh bằng thông số tiết diện, mác thép và điều kiện làm việc.

Thép H có những quy cách nào?

Các quy cách tham khảo gồm H100 × 100, H150 × 150, H200 × 200, H250 × 250, H300 × 300 và nhiều tiết diện khác. Cần xác định thêm chiều dày bụng và chiều dày cánh.
