Thép hình C: Quy cách và ứng dụng trong kết cấu, cơ khí

Trong nhà thép tiền chế, hệ xà gồ mái, khung nhà xưởng và cơ khí chế tạo, việc lựa chọn thép hình ảnh hưởng trực tiếp đến độ ổn định, trọng lượng và chi phí công trình.

Nếu chọn tiết diện quá mỏng, kết cấu có thể bị võng, xoắn hoặc biến dạng dưới tải trọng. Ngược lại, sử dụng thép quá dày có thể làm tăng chi phí vật liệu, vận chuyển và lắp dựng.

Thép hình C là một trong những vật liệu được sử dụng phổ biến cho các hạng mục cần tối ưu trọng lượng. Với thiết kế tiết diện chữ C, sản phẩm phù hợp cho xà gồ, khung phụ, hệ giá đỡ và nhiều ứng dụng cơ khí công nghiệp.

Tuy nhiên, thép C không phải một mác thép cố định. Khả năng chịu lực phụ thuộc vào thép nền, hình học tiết diện, chiều dày, khoảng cách gối đỡ và phương án liên kết.

Bài viết dưới đây giúp doanh nghiệp hiểu rõ thép hình C là gì, thông số kỹ thuật, cơ tính, thành phần hóa học, ứng dụng và cách chọn vật liệu phù hợp.

Thép hình C là gì?

Thép hình C là sản phẩm thép có tiết diện dạng chữ C, gồm phần bụng, hai cánh và có thể có mép gấp tăng cứng ở đầu cánh.

Sản phẩm thường được tạo hình từ thép cuộn hoặc thép tấm bằng phương pháp cán nguội hoặc chấn gấp.

Trong xây dựng, thép C thường được dùng làm xà gồ mái và xà gồ vách. Trong cơ khí, vật liệu có thể dùng cho khung phụ, giá đỡ và chi tiết lắp ghép.

Cần phân biệt thép C thành mỏng tạo hình nguội với thép U hoặc thép máng cán nóng. Hai nhóm có thể gần giống nhau về hình dạng nhưng khác đặc trưng kết cấu.

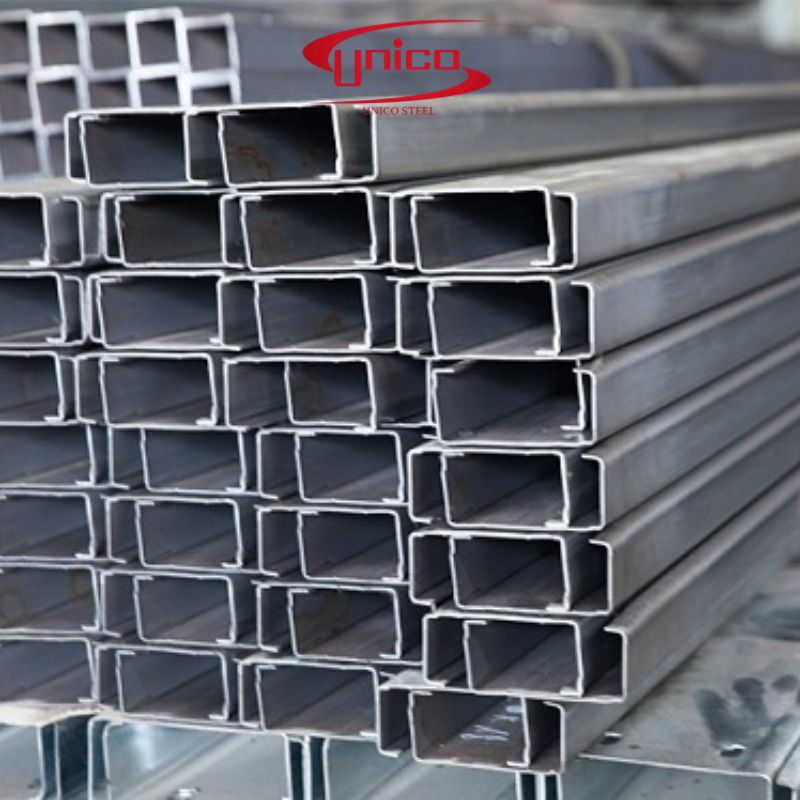

Thép hình C là sản phẩm thép có tiết diện dạng chữ C, gồm phần bụng, hai cánh và có thể có mép gấp tăng cứng ở đầu cánh I Unicosteel

Cấu tạo và đặc điểm tiết diện thép hình C

Một thanh thép C thường có các thông số kích thước chính sau:

Vai trò của phần bụng thép C

Phần bụng liên kết hai cánh và tham gia chịu lực cắt trong cấu kiện.

Chiều cao bụng ảnh hưởng đến đặc trưng hình học và độ cứng chịu uốn của tiết diện.

Tuy nhiên, bụng quá mỏng có thể gặp mất ổn định cục bộ hoặc biến dạng tại vị trí gối đỡ.

Vai trò của hai cánh thép C

Hai cánh tham gia chịu ứng suất kéo và nén khi cấu kiện chịu uốn.

Chiều rộng cánh ảnh hưởng đến độ cứng và khả năng ổn định của tiết diện.

Với cấu kiện thành mỏng, cần kiểm tra khả năng mất ổn định của phần cánh chịu nén.

Mép gấp tăng cứng có tác dụng gì?

Mép gấp là phần gập nhỏ ở đầu cánh.

Chi tiết này giúp tăng cứng cục bộ và cải thiện khả năng ổn định của cánh trong nhiều trường hợp.

Tuy nhiên, thép C có mép gấp vẫn cần được kiểm tra mất ổn định méo tiết diện và mất ổn định tổng thể.

Đặc điểm nổi bật của thép hình C

Trọng lượng tương đối nhẹ

Thép C cán nguội thường có tiết diện thành mỏng, giúp tối ưu khối lượng trong các hệ kết cấu phù hợp.

Đây là lý do vật liệu được sử dụng rộng rãi cho xà gồ mái, xà gồ vách và khung phụ nhà xưởng.

Tuy nhiên, thép C không mặc định nhẹ hơn mọi loại thép hình. Cần so sánh theo cùng điều kiện chịu lực.

Thuận tiện cho lắp ghép

Thép C có thể được cắt theo chiều dài, khoan hoặc đột lỗ trước khi giao hàng.

Nhờ đó, các cấu kiện có thể được lắp ghép bằng bulong, vít hoặc bản mã theo thiết kế.

Việc gia công sẵn giúp giảm thời gian xử lý tại công trình.

Đa dạng quy cách

Thép C có nhiều lựa chọn về chiều cao, chiều rộng cánh, mép gấp và chiều dày.

Ngoài quy cách phổ biến, thép C chấn có thể được gia công theo bản vẽ riêng.

Có thể bảo vệ chống ăn mòn

Thép C có thể sử dụng thép nền mạ kẽm hoặc được bảo vệ bằng hệ sơn phù hợp.

Phương án bảo vệ cần được lựa chọn theo môi trường làm việc và tuổi thọ thiết kế.

Phù hợp nhiều ứng dụng công nghiệp

Ngoài hệ mái và vách, thép C còn được sử dụng trong cơ khí, kết cấu phụ, hệ giá đỡ và khung thiết bị.

Với chi tiết chịu tải lớn, cần kiểm tra khả năng chịu lực trước khi quyết định sử dụng.

Các loại thép hình C phổ biến

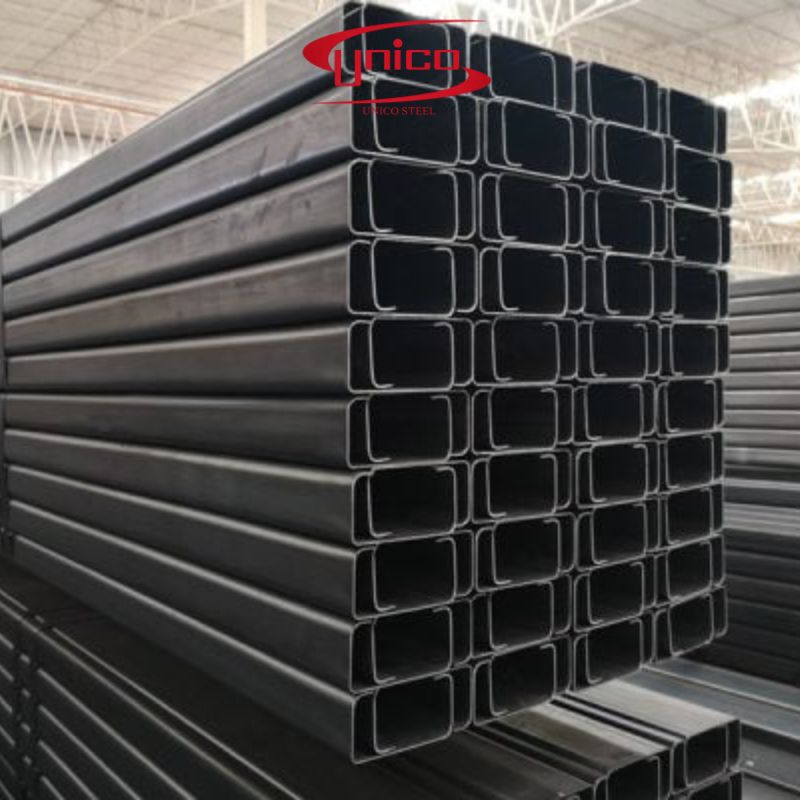

Thép C cán nguội

Thép C cán nguội được tạo hình liên tục từ thép cuộn bằng hệ thống máy cán định hình.

Phương pháp này phù hợp sản xuất các tiết diện lặp lại với số lượng lớn.

Sản phẩm thường có chiều dày tương đối nhỏ và được dùng làm xà gồ hoặc kết cấu thành mỏng.

Thép C chấn theo bản vẽ

Thép C chấn được tạo hình từ thép tấm bằng máy chấn.

Ưu điểm là có thể điều chỉnh kích thước theo yêu cầu, không nhất thiết phụ thuộc bộ trục cán định hình.

Loại này thường được cân nhắc cho khung máy, máng đỡ, giá đỡ hoặc profile đặc biệt.

Khả năng chấn phụ thuộc mác thép, chiều dày, bán kính uốn và thiết bị gia công.

Thép C mạ kẽm

Thép C mạ kẽm có lớp phủ kẽm nhằm giảm tốc độ ăn mòn của thép nền trong môi trường phù hợp.

Có hai phương án cần phân biệt:

• Tạo hình từ thép cuộn đã mạ kẽm.

• Mạ kẽm sau khi gia công thành cấu kiện.

Hai phương án khác nhau về quy trình, đặc tính lớp phủ tại mép cắt và yêu cầu xử lý sau gia công.

Thép C đen

Thép C đen thường được tạo hình từ thép nền không có lớp mạ kẽm.

Sản phẩm phù hợp cho các hạng mục được sơn bảo vệ hoặc sử dụng trong điều kiện được kiểm soát.

Với môi trường ẩm hoặc ngoài trời, cần có giải pháp chống ăn mòn theo yêu cầu thiết kế.

Thành phần hóa học của thép hình C

Thép hình C là tên gọi theo tiết diện, không phải một mác thép riêng.

Do đó, không có một bảng thành phần hóa học áp dụng cho tất cả thép C.

Thành phần phụ thuộc thép nền dùng để sản xuất, chẳng hạn Q235B, S250GD, S350GD hoặc vật liệu theo yêu cầu dự án.

Thành phần hóa học tham khảo của thép nền S350GD

S350GD là một mác thép kết cấu dùng cho sản phẩm thép tấm hoặc cuộn phủ kim loại theo EN 10346.

Cơ tính của thép hình C

Cơ tính thép C phụ thuộc mác thép nền, tiêu chuẩn và trạng thái cung cấp.

Các chỉ tiêu quan trọng gồm giới hạn chảy, độ bền kéo và độ giãn dài.

Ứng dụng nổi bật của thép hình C

Xà gồ mái nhà thép tiền chế

Thép C được sử dụng phổ biến làm xà gồ mái trong nhà thép tiền chế.

Xà gồ tiếp nhận tải trọng từ hệ mái và truyền tải xuống khung đỡ.

Khi lựa chọn, cần kiểm tra tải trọng mái, tải gió, khoảng cách xà gồ, nhịp và khả năng chống xoắn.

Đặc biệt, gió hút mái có thể làm thay đổi vị trí cánh chịu nén. Điều kiện này cần được xét trong thiết kế.

Xà gồ vách nhà xưởng

Thép C có thể làm xà gồ vách để đỡ tôn hoặc panel.

Ứng dụng thường gặp gồm nhà kho, nhà xưởng sản xuất và công trình công nghiệp.

Cần tính áp lực gió, khoảng cách khung đỡ và độ võng cho phép.

Khung phụ và kết cấu nhẹ

Thép C được dùng cho khung phụ, hệ đỡ mái che, khung đỡ tấm lợp và cấu kiện lắp ghép.

Ưu điểm là dễ cắt theo chiều dài và có thể chuẩn bị lỗ liên kết trước khi thi công.

Tuy nhiên, không nên sử dụng tiết diện C mỏng thay kết cấu chịu tải lớn khi chưa kiểm tra thiết kế.

Cơ khí chế tạo và giá đỡ thiết bị

Trong cơ khí, thép C có thể dùng để chế tạo:

• Khung đỡ thiết bị nhẹ.

• Giá đỡ đường ống.

• Khung che bảo vệ máy.

• Hệ đỡ máng cáp.

• Khung phụ dây chuyền sản xuất.

• Giá đỡ cảm biến.

• Chi tiết lắp ghép.

Với thiết bị có rung động, cần kiểm tra tải động, độ cứng khung và liên kết.

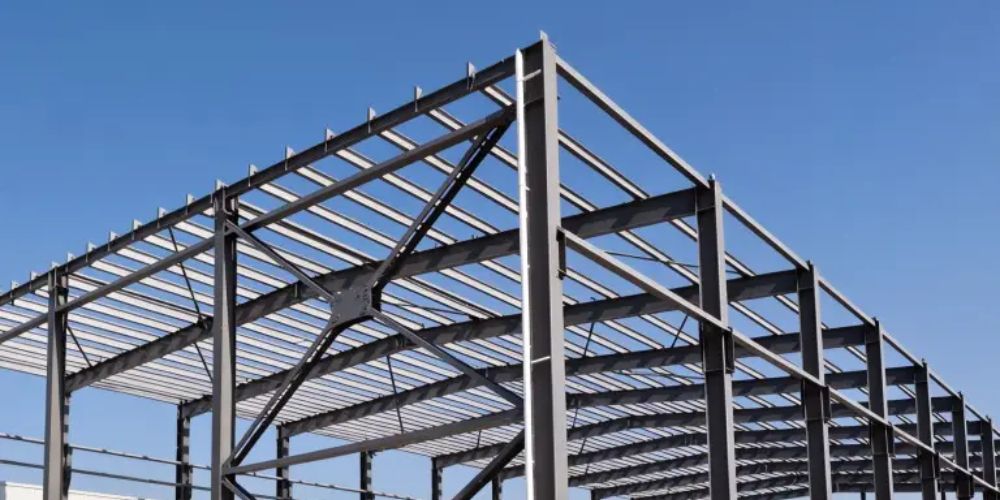

 Thép C được dùng cho khung phụ, hệ đỡ mái che, khung đỡ tấm lợp và cấu kiện lắp ghép I Unicosteel

Kệ công nghiệp và hệ treo

Thép C có thể xuất hiện trong các hệ kệ hoặc hệ treo kỹ thuật được thiết kế phù hợp.

Ứng dụng gồm khung đỡ, thanh ngang, thanh giằng và một số kết cấu phụ.

Không nên thay trực tiếp cấu kiện kệ chuyên dụng bằng thép C xà gồ nếu chưa xác nhận khả năng chịu tải.

Liên hệ UnicoSteel – Cung cấp và gia công thép hình C theo yêu cầu

UnicoSteel hỗ trợ doanh nghiệp lựa chọn, cung cấp và gia công thép hình phục vụ nhà xưởng, kết cấu công nghiệp và cơ khí chế tạo.

Ngoài thép C, UnicoSteel còn hỗ trợ khách hàng tìm hiểu các nhóm thép hình U, V, I, H, Z, thép hình inox và thép kết cấu công nghiệp.

Thép hình C là vật liệu quan trọng trong hệ xà gồ, kết cấu nhẹ, khung phụ và cơ khí chế tạo.

Tiết diện chữ C giúp sản phẩm có tính linh hoạt cao trong gia công và lắp ghép. Tuy nhiên, khả năng chịu lực phụ thuộc mác thép, chiều dày, hình học tiết diện, nhịp và điều kiện liên kết.

Khi lựa chọn, doanh nghiệp cần xác định rõ yêu cầu kỹ thuật thay vì chỉ dựa vào tên C100, C150 hoặc C200.

Chuẩn bị đầy đủ bản vẽ, thông số và môi trường sử dụng sẽ giúp quá trình tư vấn, gia công và báo giá hiệu quả hơn.

Doanh nghiệp đang cần thép hình C cho xà gồ mái, khung nhà xưởng, hệ giá đỡ hoặc cơ khí chế tạo?

Hãy gửi quy cách, mác thép, số lượng, bản vẽ và yêu cầu gia công cho Unicosteel để được tư vấn vật liệu và phương án cung cấp phù hợp.

FAQ

Thép hình C là gì?

Thép hình C là thép định hình có tiết diện chữ C, thường được sản xuất bằng cán nguội hoặc chấn từ thép tấm. Sản phẩm được dùng làm xà gồ, khung phụ và chi tiết cơ khí.

Thép C dùng để làm gì?

Thép C thường được sử dụng làm xà gồ mái, xà gồ vách, khung nhà xưởng, hệ đỡ nhẹ và các chi tiết gia công theo bản vẽ.

Thép hình C có những quy cách nào?

Các chiều cao tham khảo gồm C100, C120, C150, C200, C250 và C300. Cần xác định thêm chiều rộng cánh, mép gấp và chiều dày.

Thép C có chịu lực tốt không?

Có thể chịu lực tốt trong hệ kết cấu thiết kế đúng. Khả năng chịu tải phụ thuộc tiết diện, mác thép, chiều dày, nhịp, liên kết và điều kiện chống mất ổn định.
