1/ Cùng Unico tìm hiểu hàng tấm inox 310S

Tấm inox 310s là dòng thép không gỉ chịu nhiệt độ cao thuộc nhóm inox Austenitic, nổi bật với hàm lượng Crom (Cr) và Niken (Ni) cao. Nhờ khả năng chống oxy hóa tốt ở nhiệt độ cao, inox 310S được sử dụng phổ biến trong các hệ thống lò nung, lò nhiệt luyện, thiết bị xử lý nhiệt và nhiều ngành công nghiệp hoạt động trong môi trường khắc nghiệt.

So với các dòng inox thông dụng như 304 hay 316L, inox 310S được ưu tiên trong những ứng dụng yêu cầu khả năng chịu nhiệt và duy trì độ bền trong điều kiện làm việc nóng liên tục. Dạng tấm cho phép gia công cắt, chấn, tạo hình và chế tạo các chi tiết theo yêu cầu thực tế.


                                                                                  Tấm inox 310s có mặt tại nhà máy của |Unico Steel

2/ Đặc điểm nhận dạng điểm nổi bật của inox 310S

Khả năng chịu nhiệt và chống oxy hóa vượt trội
Đặc điểm quan trọng nhất để chống của tấm inox 310s là khả năng làm việc trong môi trường nhiệt độ cao, đặc biệt tại những vị trí thường xuyên tiếp xúc với khí nóng và điều kiện oxy hóa. Vật liệu này thuộc nhóm thép không gỉ Austenitic chịu nhiệt, có hàm lượng Crom khoảng 24–26% và Niken khoảng 19–22%.

Trong môi trường có nhiệt độ cao, Crom hình thành một lớp oxit giàu Crom trên bề mặt, đóng vai trò như một hàng rào bảo vệ, làm chậm quá trình oxy hóa kim loại bên trong. Nhờ đó, inox 310S có thể hạn chế hiện tượng tạo vảy oxit và suy giảm vật liệu trong nhiều ứng dụng nhiệt công nghiệp.

Khả năng chịu nhiệt thực tế phụ thuộc vào môi trường khí, thời gian tiếp xúc, chu kỳ gia nhiệt và tải trọng. Trong một số điều kiện oxy hóa phù hợp, inox 310S có thể được sử dụng ở nhiệt độ khoảng 1.000–1.100°C; đây không phải giới hạn bảo đảm cho mọi ứng dụng.

Giá trị thực tế: Tấm inox 310S thường được cân nhắc để chế tạo tấm chắn nhiệt, chi tiết bên trong lò nung, bộ phận gia nhiệt và kết cấu chịu nhiệt, nơi inox thông dụng có thể nhanh chóng bị oxy hóa hoặc xuống cấp.

Cấu trúc Austenitic giúp duy trì tính ổn định ở nhiệt độ cao
Inox 310S có tổ chức kim loại Austenitic, được ổn định chủ yếu nhờ hàm lượng Niken cao kết hợp với các nguyên tố hợp kim khác. Cấu trúc này mang lại khả năng tạo hình tương đối tốt và không có tính nhiễm từ mạnh ở trạng thái ủ dung dịch thông thường.

Khi được sử dụng trong môi trường nhiệt độ cao, vật liệu vẫn cần được tính toán theo điều kiện tải trọng cụ thể. Đặc biệt, độ bền cơ học và khả năng chống biến dạng sẽ giảm khi nhiệt độ tăng; do đó, không nên đồng nhất khả năng chịu nhiệt với khả năng chịu tải ở nhiệt độ cao.

Đối với các chi tiết phải làm việc lâu dài dưới tải trọng, việc lựa chọn inox 310S cần xem xét thêm hiện tượng dão kim loại, biến dạng nhiệt và tuổi thọ thiết kế.

Hàm lượng Carbon thấp giúp hạn chế nguy cơ ăn mòn sau hàn
Ký hiệu S trong mác 310S gắn với phiên bản Carbon thấp của inox 310, với hàm lượng Carbon tối đa thường là 0,08% theo ASTM A240 đối với UNS S31008.

Trong quá trình hàn hoặc tiếp xúc với nhiệt trong một khoảng thời gian nhất định, Carbon có thể kết hợp với Crom tạo thành các carbide tại vùng biên hạt. Quá trình này có thể làm giảm lượng Crom hòa tan tại khu vực lân cận và khiến vật liệu nhạy cảm hơn với ăn mòn liên tinh giới trong một số môi trường.

Việc kiểm soát Carbon ở mức thấp giúp giảm nguy cơ nhạy cảm hóa so với phiên bản có hàm lượng Carbon cao hơn, từ đó có lợi cho các kết cấu cần hàn và gia công nhiệt.

Tuy nhiên, Carbon thấp không đồng nghĩa với việc inox 310S hoàn toàn miễn nhiễm với ăn mòn sau hàn. Quy trình hàn, nhiệt đầu vào, môi trường sử dụng và phương pháp xử lý sau hàn vẫn cần được xem xét.

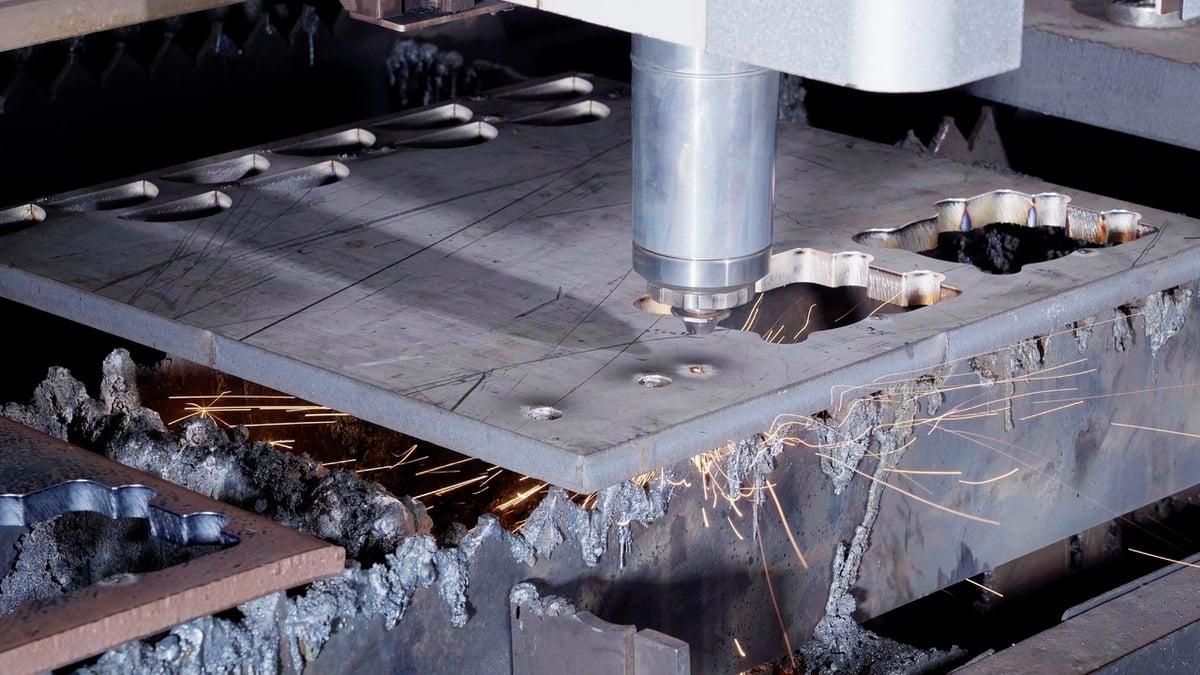

                                        Tấm inox 310s được cắt theo quy cách, chấn gấp, hàn và gia công thành các chi tiết phục vụ chế tạo thiết bị công nghiệp

Khả năng chống ăn mòn phụ thuộc vào môi trường làm việc

Nhờ hàm lượng Crom và Niken cao, inox 310S có khả năng chống oxy hóa tốt và chống ăn mòn trong nhiều môi trường nhất định. Tuy vậy, điểm mạnh chính của mác thép này là khả năng chịu nhiệt, chứ không phải khả năng chống mọi loại hóa chất.

Trong môi trường chứa chloride, axit mạnh hoặc các tác nhân ăn mòn đặc thù, inox 310S vẫn có thể xuất hiện ăn mòn rỗ, ăn mòn khe hoặc các dạng hư hỏng khác. Ngoài ra, trong môi trường khử hoặc có hợp chất lưu huỳnh, khả năng chống ăn mòn ở nhiệt độ cao cũng có thể suy giảm đáng kể.

Vì vậy , khi lựa chọn vật liệu nhà máy cho nhà máy hóa chất, lò công nghiệp hoặc dây chuyền nhiệt luyện, cần đánh giá thành phần môi trường thực tế thay vì chỉ dựa vào giới hạn nhiệt độ.

Khả năng gia công phù hợp với chế tạo thiết bị công nghiệp

Tấm inox 310S có thể được gia công bằng các phương pháp như cắt laser, plasma, cắt cơ khí, chấn gấp và hàn. Đây là lợi thế khi doanh nghiệp cần sản xuất các chi tiết theo bản vẽ hoặc chế tạo thiết bị có hình dạng phức tạp.

Tuy nhiên, do inox Austenitic có xu hướng hóa bền khi biến dạng nguội và có độ dẫn nhiệt thấp hơn thép carbon, quá trình gia công cần được kiểm soát phù hợp để hạn chế biến dạng, tập trung nhiệt và khó khăn khi cắt hoặc tạo hình.



3/ Bảng thành phần hóa học của 310S

4/Kết luận
Crom cao, Niken cao và Carbon được kiểm soát ở mức thấp. Sự kết hợp này tạo nên vật liệu có khả năng chống oxy hóa tốt trong môi trường nhiệt độ cao, cấu trúc Austenitic và khả năng gia công phục vụ chế tạo thiết bị công nghiệp.

Đối với doanh nghiệp cần lựa chọn vật liệu, điều quan trọng không chỉ là mác inox mà còn là điều kiện vận hành, tải trọng, môi trường khí, quy trình hàn và tuổi thọ yêu cầu. Xác định đúng các yếu tố này giúp lựa chọn tấm inox 310S phù hợp hơn về kỹ thuật và chi phí sử dụng lâu dài.
