Ống hợp kim và ống thép carbon khác nhau gì?

Trong các hệ thống đường ống công nghiệp, nồi hơi, thiết bị áp lực, hóa dầu, nhiệt điện, hệ thống hơi nóng, khí nén, nước, dầu và gia công cơ khí, khách hàng thường gặp hai nhóm vật liệu phổ biến: ống thép carbon và ống hợp kim. Nhìn bên ngoài, hai loại ống có thể khá giống nhau, nhưng khả năng làm việc, tiêu chuẩn, chi phí và phạm vi ứng dụng lại khác nhau rất nhiều.

Nếu chọn ống thép carbon cho hệ thống có nhiệt độ cao, áp lực lớn hoặc điều kiện vận hành khắc nghiệt, tuyến ống có thể suy giảm cơ tính, biến dạng, rò rỉ, nứt hàn hoặc không đạt nghiệm thu. Ngược lại, nếu chọn ống hợp kim cho hệ thống thông thường mà không cần thiết, chi phí vật tư, hàn, kiểm tra và chứng từ có thể tăng lên không đáng có.

Vì vậy, câu hỏi “nên dùng ống hợp kim hay ống thép carbon?” không nên trả lời theo cảm tính. Doanh nghiệp cần dựa vào thành phần vật liệu, cơ tính, nhiệt độ, áp suất, môi chất, tiêu chuẩn thiết kế, yêu cầu hàn, chi phí vòng đời và chứng từ kỹ thuật.

Bài viết này giúp doanh nghiệp hiểu rõ ống hợp kim và ống thép carbon khác nhau gì, khi nào nên chọn từng loại và cần chuẩn bị thông tin gì khi hỏi báo giá tại UnicoSteel.

Ống thép carbon là gì?

Ống thép carbon là ống thép có thành phần chính là sắt và carbon, cùng một số nguyên tố thông thường như mangan, silic, lưu huỳnh, photpho trong giới hạn tiêu chuẩn. Đây là nhóm ống được sử dụng rất rộng rãi trong công nghiệp nhờ giá thành hợp lý, dễ gia công, dễ hàn và nguồn cung phổ biến.

Ống thép carbon thường được dùng cho:

• Hệ thống nước.

• Khí nén.

• Dầu nhẹ.

• Hơi ở điều kiện phù hợp.

• Kết cấu thép.

• Đường ống công nghiệp thông thường.

• Piping áp lực thấp đến trung bình theo thiết kế.

• Hệ thống phòng cháy chữa cháy.

• Gia công cơ khí.

• Ống kết cấu, khung, bệ, giá đỡ.

Ưu điểm lớn của ống carbon là chi phí hợp lý và dễ sử dụng. Tuy nhiên, trong môi trường nhiệt độ cao, áp lực cao, ăn mòn hoặc yêu cầu cơ tính đặc biệt, ống carbon có thể không còn phù hợp.

Ống hợp kim là gì?

Ống hợp kim là ống thép được bổ sung thêm các nguyên tố hợp kim như Cr, Mo, Ni, V, Mn, Si, Ti, Nb hoặc các nguyên tố khác nhằm cải thiện cơ tính, khả năng chịu nhiệt, chịu áp lực, chống mài mòn hoặc làm việc ổn định hơn trong điều kiện khắc nghiệt.

Trong lĩnh vực đường ống công nghiệp, “ống hợp kim” thường được nhắc đến nhiều nhất ở nhóm ống thép hợp kim chịu nhiệt – chịu áp lực.

Ống hợp kim thường được chọn khi ống carbon không đáp ứng đủ yêu cầu về nhiệt độ, áp suất, cơ tính, độ bền lâu dài hoặc tiêu chuẩn thiết kế.

Ống hợp kim là ống thép được bổ sung thêm các nguyên tố hợp kim, nhằm cải thiện cơ tính, khả năng chịu nhiệt, chịu áp lực, chống mài mòn hoặc làm việc ổn định hơn trong điều kiện khắc nghiệt I Unicosteel

So sánh ống hợp kim và ống thép carbon

Khác nhau về thành phần hóa học

Khác biệt đầu tiên giữa ống carbon và ống hợp kim nằm ở thành phần hóa học.

Ống thép carbon chủ yếu dựa vào sắt và carbon. Hàm lượng nguyên tố hợp kim thường thấp, không được thiết kế chuyên biệt cho điều kiện nhiệt độ cao hoặc áp lực cao kéo dài.

Ống hợp kim có thêm các nguyên tố hợp kim để cải thiện tính chất vật liệu.

Vì thành phần khác nhau, khả năng làm việc của hai nhóm ống cũng khác nhau rõ rệt.

Khác nhau về cơ tính và khả năng chịu tải

Ống thép carbon có cơ tính phù hợp cho nhiều hệ thống công nghiệp thông thường. Tuy nhiên, khi cần độ bền cao hơn, độ ổn định tốt hơn ở nhiệt độ cao hoặc khả năng chịu áp lực lâu dài, ống hợp kim thường được cân nhắc.

Tiêu chí cơ tính	Ống thép carbon	Ống hợp kim
Độ bền kéo	Phù hợp nhiều ứng dụng thông thường	Có thể cao hơn tùy mác và trạng thái
Giới hạn chảy	Đủ cho nhiều hệ thống áp lực thông thường	Có thể tốt hơn trong ứng dụng đặc thù
Độ dai	Tùy mác và nhiệt độ làm việc	Có thể được cải thiện nhờ hợp kim phù hợp
Ổn định cơ tính ở nhiệt cao	Hạn chế hơn	Tốt hơn trong nhiều mác chịu nhiệt
Độ bền lâu dài	Phụ thuộc môi trường và điều kiện làm việc	Tốt hơn khi chọn đúng mác cho nhiệt/áp
Khả năng làm việc khắc nghiệt	Hạn chế	Tốt hơn trong nhiều hệ thống nồi hơi, hóa dầu, nhiệt điện

Cần lưu ý: không phải mọi ống hợp kim đều mạnh hơn mọi ống carbon trong mọi điều kiện. Cơ tính phải được kiểm tra theo tiêu chuẩn, MTC, kích thước, trạng thái nhiệt luyện và ứng dụng cụ thể.

Khác nhau về khả năng chịu nhiệt và chịu áp lực

Đây là điểm khác biệt quan trọng nhất trong nhiều dự án công nghiệp.

Ống thép carbon có thể dùng cho một số hệ thống áp lực và nhiệt độ phù hợp, nhưng khi nhiệt độ tăng cao, cơ tính của thép carbon có thể suy giảm nhanh hơn. Với nồi hơi, hơi quá nhiệt, đường ống nhiệt độ cao, hóa dầu hoặc nhiệt điện, ống hợp kim Cr-Mo thường được chọn để làm việc ổn định hơn.

Điều kiện làm việc	Ống thép carbon	Ống hợp kim
Nhiệt độ thường	Phù hợp	Phù hợp nhưng có thể không kinh tế
Áp lực thấp-vừa	Phù hợp nếu đúng tiêu chuẩn	Phù hợp nhưng thường dùng khi có yêu cầu cao hơn
Hơi nóng	Dùng được trong giới hạn thiết kế	Phù hợp hơn ở nhiệt độ cao hơn tùy mác
Nồi hơi	Dùng ở một số vị trí theo thiết kế	P11, P22, P91, 15CrMo thường được dùng cho vị trí khắc nghiệt hơn
Nhiệt điện	Hạn chế ở tuyến nhiệt/áp cao	Phù hợp cho main steam, reheat, superheater tùy mác
Hóa dầu	Dùng ở hệ thống thông thường	Dùng cho process piping nhiệt độ cao/áp lực cao
Creep ở nhiệt độ cao	Hạn chế hơn	Một số mác như P91/P92 được thiết kế tốt hơn

Khác nhau về khả năng chống ăn mòn

Một hiểu nhầm phổ biến là “ống hợp kim” luôn chống ăn mòn tốt hơn ống carbon. Điều này không hoàn toàn đúng.

Ống hợp kim Cr-Mo như P11, P22, P91, 15CrMo chủ yếu được chọn vì chịu nhiệt và chịu áp lực, không phải vì chống ăn mòn hóa chất mạnh như inox hoặc hợp kim niken.

Môi trường	Ống thép carbon	Ống hợp kim Cr-Mo	Ghi chú
Không khí khô	Có thể bị gỉ nếu không bảo vệ	Cũng có thể bị gỉ	Cần sơn/chống gỉ nếu cần
Nước thông thường	Cần kiểm soát ăn mòn	Cần kiểm soát ăn mòn	Không phải inox
Hơi nóng/nhiệt độ cao	Hạn chế hơn	Phù hợp hơn tùy mác	Ưu thế của Cr-Mo
Hóa chất ăn mòn	Thường không phù hợp	Không tự động phù hợp	Cần inox/hợp kim niken tùy môi trường
Chloride/nước biển	Không phù hợp nếu không bảo vệ	Không phù hợp nếu không bảo vệ	Cần inox 316L/Duplex/2507 tùy điều kiện
Dầu khí/hóa dầu	Tùy môi trường	Phù hợp một số hệ nhiệt/áp	Cần piping spec

Khác nhau về hàn, gia công và nhiệt luyện

Ống thép carbon thường dễ hàn và dễ gia công hơn so với nhiều loại ống hợp kim. Trong khi đó, ống hợp kim có thể yêu cầu quy trình hàn và xử lý sau hàn nghiêm ngặt hơn.

Tiêu chí	Ống thép carbon	Ống hợp kim
Khả năng hàn	Dễ hơn trong nhiều ứng dụng	Cần kiểm soát nhiều hơn
Vật liệu hàn	Phổ biến, dễ chọn	Cần tương thích mác hợp kim
Preheat	Có thể cần tùy chiều dày	Thường cần hơn với nhiều mác Cr-Mo
PWHT	Tùy tiêu chuẩn/chiều dày	Quan trọng với nhiều mác P11/P22/P91
NDT	Tùy dự án	Thường yêu cầu cao hơn trong hệ áp lực
Kiểm tra độ cứng	Không phải lúc nào cũng cần	Có thể cần sau hàn/PWHT
Gia công cắt/vát mép	Dễ hơn	Cần kiểm soát vật liệu và truy xuất
Truy xuất heat number	Có thể cần	Rất quan trọng với hệ nhiệt/áp



Khác nhau về tiêu chuẩn vật liệu thường gặp

Ống carbon và ống hợp kim thường được đặt theo các tiêu chuẩn khác nhau.

Tiêu chuẩn ống thép carbon thường gặp

Tiêu chuẩn	Định hướng sử dụng
ASTM A53	Ống thép carbon hàn/đúc dùng cho cơ khí, áp lực, hơi, nước, khí tùy cấp
ASTM A106	Ống thép carbon liền mạch cho nhiệt độ cao
API 5L	Ống line pipe cho dầu khí, dẫn truyền
ASTM A500	Ống kết cấu carbon hàn nguội
JIS G3452/G3454/G3456	Ống carbon theo hệ JIS cho piping
EN 10216/10217	Ống thép không hợp kim/hợp kim tùy phần tiêu chuẩn

Tiêu chuẩn ống hợp kim thường gặp

Tiêu chuẩn	Định hướng sử dụng
ASTM A335	Ống thép hợp kim ferritic liền mạch cho nhiệt độ cao
ASME SA335	Phiên bản dùng trong hệ ASME Boiler & Pressure Vessel Code
ASTM A213	Ống nồi hơi, superheater, heat exchanger hợp kim ferritic/austenitic
15CrMo / 15CrMoG	Ống chịu nhiệt/áp theo hệ tiêu chuẩn tương ứng
12Cr1MoV / 12Cr1MoVG	Ống chịu nhiệt, nhiệt điện, nồi hơi theo hệ tiêu chuẩn tương ứng
EN 10216-2	Ống thép không hợp kim và hợp kim cho mục đích chịu áp ở nhiệt độ cao

So sánh nhanh ống hợp kim và ống thép carbon

Tiêu chí	Ống thép carbon	Ống hợp kim
Thành phần	Fe-C, ít nguyên tố hợp kim	Có Cr, Mo, Ni, V… tùy mác
Chi phí	Thấp hơn	Cao hơn
Nguồn cung	Rất phổ biến	Tùy mác, tùy quy cách
Chịu nhiệt	Phù hợp trong giới hạn thiết kế	Tốt hơn ở nhiệt độ cao tùy mác
Chịu áp lực	Phù hợp áp lực thông thường	Tốt hơn cho một số hệ áp lực cao
Creep	Hạn chế hơn	Một số mác tốt hơn, ví dụ P91
Chống ăn mòn	Không cao nếu không bảo vệ	Không tự động chống ăn mòn mạnh
Hàn	Dễ hơn	Cần kiểm soát hơn
PWHT	Tùy yêu cầu	Quan trọng với nhiều mác
Ứng dụng	Nước, khí, kết cấu, hệ thống thông thường	Nồi hơi, nhiệt điện, hóa dầu, hơi nóng, áp lực cao

Khi nào nên chọn ống thép carbon?

Nên chọn ống thép carbon khi hệ thống không yêu cầu vật liệu hợp kim đặc biệt và điều kiện làm việc nằm trong giới hạn phù hợp.

Ống thép carbon phù hợp khi:

• Hệ thống nước, khí, dầu nhẹ hoặc đường ống công nghiệp thông thường.

• Nhiệt độ và áp suất không quá cao.

• Bản vẽ yêu cầu ASTM A53, A106, API 5L hoặc tiêu chuẩn carbon tương ứng.

• Môi trường không ăn mòn mạnh.

• Có sơn, mạ hoặc lớp bảo vệ nếu cần chống gỉ.

• Cần tối ưu chi phí vật tư.

• Hệ thống không yêu cầu Cr-Mo, P11, P22, P91.

• Yêu cầu hàn/lắp đặt đơn giản hơn.

• Không có yêu cầu creep hoặc nhiệt độ cao kéo dài.

• Ứng dụng kết cấu, khung, giá đỡ hoặc ống cơ khí thông thường.

Ví dụ: đường ống nước công nghiệp, khí nén, kết cấu, ống bảo vệ, hệ thống phụ trợ không nhiệt độ cao thường có thể dùng ống carbon nếu thiết kế cho phép.

Khi nào nên chọn ống hợp kim?

Nên chọn ống hợp kim khi điều kiện làm việc vượt khả năng phù hợp của ống carbon hoặc bản vẽ/tiêu chuẩn đã yêu cầu vật liệu hợp kim.

Ống hợp kim phù hợp khi:

• Hệ thống làm việc ở nhiệt độ cao.

• Hệ thống làm việc ở áp suất cao.

• Dùng trong nồi hơi, lò hơi, hơi quá nhiệt.

• Dùng trong nhà máy nhiệt điện.

• Dùng trong hóa dầu, lọc dầu, process piping nhiệt độ cao.

• Bản vẽ yêu cầu ASTM A335 P11/P22/P91.

• Bản vẽ yêu cầu 15CrMo, 15CrMoG, 12Cr1MoV.

• Cần cơ tính ổn định hơn ở nhiệt độ cao.

• Cần vật liệu Cr-Mo hoặc Cr-Mo-V.

• Cần MTC, PMI, NDT, hydrotest theo tiêu chuẩn dự án.

• Hệ thống có rủi ro dừng máy cao nếu vật liệu không đủ.

• Cần tuổi thọ và độ ổn định dài hạn trong điều kiện khắc nghiệt.

Ứng dụng thực tế của ống thép cacbon và ống hợp kim

Ống thép cacbon và ống hợp kim đều được sử dụng rộng rãi trong công nghiệp, nhưng phù hợp với các điều kiện làm việc khác nhau. Ống thép cacbon thường được chọn cho hệ thống thông thường nhờ chi phí hợp lý, dễ thi công và nguồn cung rộng, trong khi ống hợp kim được ưu tiên cho môi trường nhiệt độ cao, áp lực lớn hoặc yêu cầu cơ tính cao hơn.

Hệ thống nước, khí, kết cấu và đường ống công nghiệp thông thường

Ống thép cacbon là lựa chọn phổ biến trong các hệ thống công nghiệp thông thường như đường ống nước công nghiệp, khí nén, dầu nhẹ, phòng cháy chữa cháy, ống kết cấu, khung thép, giá đỡ, ống bảo vệ, đường ống phụ trợ và hệ thống áp lực thấp đến vừa theo thiết kế.

Với nhóm ứng dụng này, cần chọn đúng tiêu chuẩn ống như ASTM A53, ASTM A106, API 5L, JIS hoặc EN tùy yêu cầu dự án. Ngoài mác vật liệu, doanh nghiệp cần xác định áp suất làm việc, độ dày thành ống, môi chất, phương án hàn lắp và yêu cầu sơn phủ hoặc chống ăn mòn nếu dùng trong môi trường ngoài trời hoặc ẩm ướt.

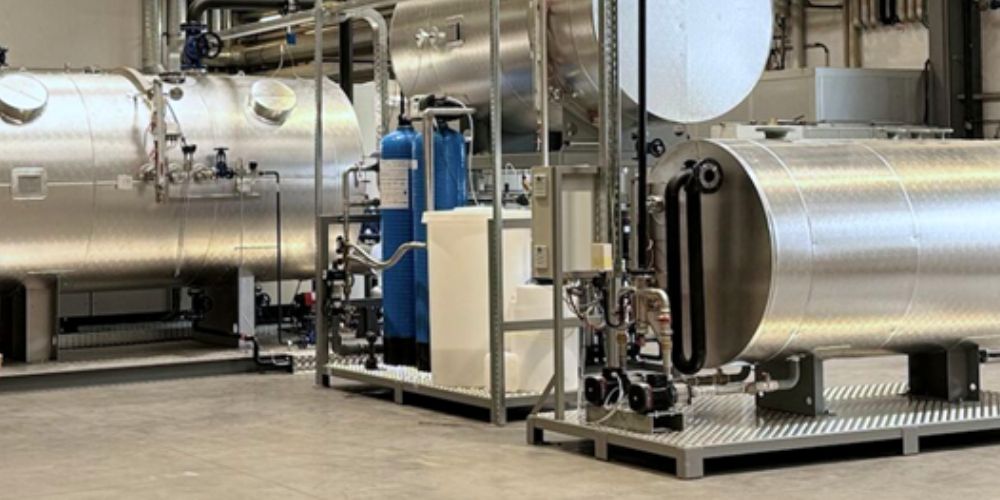

Nồi hơi, hơi nóng và hệ thống nhiệt độ cao

Ống hợp kim thường được sử dụng khi hệ thống làm việc với hơi nóng, nhiệt độ cao và áp lực lớn hơn khả năng đáp ứng của ống thép cacbon thông thường. Các ứng dụng thường gặp gồm ống nồi hơi, ống lò hơi, ống quá nhiệt, ống tái nhiệt, đường hơi chính, header, manifold, đường hơi áp lực cao và ống thay thế trong bảo trì nhà máy.

Các mác có thể cân nhắc gồm ASTM A335 P11, P22, P91, 15CrMo, 12Cr1MoV hoặc mác theo bản vẽ. Khi lựa chọn, cần xác định rõ nhiệt độ làm việc, áp suất thiết kế, lưu chất, tiêu chuẩn ống, yêu cầu hàn, xử lý nhiệt sau hàn, kiểm tra không phá hủy và chứng từ vật liệu.

 Ống hợp kim thường được sử dụng khi hệ thống làm việc với hơi nóng, nhiệt độ cao và áp lực lớn,  ứng dụng thường gặp gồm ống nồi hơi, ống lò hơi, ống quá nhiệt, ống tái nhiệt, đường hơi chính, header, manifold, đường hơi áp lực cao và ống thay thế trong bảo trì nhà máy I Unicosteel

Hóa dầu, lọc dầu và đường ống công nghệ

Trong hóa dầu và lọc dầu, đường ống có thể phải làm việc với nhiệt độ cao, áp suất cao, dầu nóng, khí nóng hoặc môi chất công nghệ phức tạp. Ống thép cacbon và ống hợp kim có thể được dùng cho process piping, đường ống refinery, đường ống hóa dầu, tuyến hơi, tuyến dầu nóng, tuyến khí nóng, header, spool pipe, đường ống kết nối thiết bị nhiệt và tuyến piping theo tiêu chuẩn ASTM hoặc ASME.

Tuy nhiên, với môi trường ăn mòn hóa chất mạnh, không nên chỉ chọn thép Cr-Mo theo thói quen. Tùy loại hóa chất, nồng độ, nhiệt độ, áp suất và nguy cơ ăn mòn, hệ thống có thể cần inox, Duplex, 904L, Inconel hoặc Incoloy để bảo đảm tuổi thọ và an toàn vận hành.

Nhà máy nhiệt điện và đường ống áp lực cao

Nhà máy nhiệt điện là một trong những lĩnh vực sử dụng nhiều ống hợp kim chịu nhiệt và chịu áp lực. Các vị trí thường gặp gồm water wall, economizer, superheater, reheater, main steam, hot reheat, cold reheat, header, manifold và đường hơi phụ trợ.

Các mác như P11, P22, P91, P92, 15CrMoG hoặc 12Cr1MoVG cần được lựa chọn theo vị trí trong hệ thống, nhiệt độ, áp suất, tiêu chuẩn thiết kế và yêu cầu nghiệm thu. Với nhóm ứng dụng này, việc kiểm soát chứng từ vật liệu, quy trình hàn, xử lý nhiệt sau hàn và kiểm tra định kỳ là yếu tố quan trọng để giảm rủi ro rò rỉ, nứt hoặc hư hỏng trong quá trình vận hành.

Liên hệ UnicoSteel – tư vấn chọn ống hợp kim hoặc ống thép carbon

UnicoSteel hỗ trợ doanh nghiệp lựa chọn, cung cấp và gia công ống thép carbon, ống hợp kim, ống chịu nhiệt, ống chịu áp lực, ống nồi hơi, ống inox công nghiệp, phôi rèn và chi tiết cơ khí theo yêu cầu thực tế.

Doanh nghiệp đang cần chọn ống hợp kim hay ống thép carbon cho hệ thống nước, khí, hơi, nồi hơi, hóa dầu, nhiệt điện hoặc gia công cơ khí? Gửi bản vẽ, piping spec, tiêu chuẩn, quy cách, nhiệt độ, áp suất, môi chất và yêu cầu chứng từ cho UnicoSteel để được tư vấn vật liệu phù hợp.

Ống hợp kim và ống thép carbon khác nhau chủ yếu ở thành phần hóa học, cơ tính, khả năng chịu nhiệt, chịu áp lực, yêu cầu hàn, tiêu chuẩn kỹ thuật, chi phí và phạm vi ứng dụng. Ống thép carbon phù hợp cho nhiều hệ thống công nghiệp thông thường, nước, khí, kết cấu và đường ống áp lực ở điều kiện phù hợp. Ống hợp kim phù hợp hơn khi hệ thống làm việc ở nhiệt độ cao, áp suất cao, hơi nóng, nồi hơi, nhiệt điện, hóa dầu hoặc yêu cầu cơ tính ổn định hơn.

Không nên chọn vật liệu chỉ theo giá hoặc theo thói quen. Với hệ thống nhiệt/áp, cần dựa vào bản vẽ, piping spec, nhiệt độ, áp suất, môi chất, tiêu chuẩn, yêu cầu hàn, PWHT, NDT, MTC và CO/CQ. Với hệ thống thông thường, nếu ống carbon đã đáp ứng, không nhất thiết phải dùng ống hợp kim.

UnicoSteel có thể hỗ trợ doanh nghiệp tư vấn, cung cấp, cắt ống, vát mép, gia công và xử lý kỹ thuật ống hợp kim hoặc ống thép carbon theo từng ứng dụng thực tế.
