Ống hợp kim cho nồi hơi: Cách chọn đúng mác vật liệu

Trong hệ thống nồi hơi, lò hơi, nhiệt điện, hơi quá nhiệt và đường ống áp lực cao, ống thép phải làm việc trong môi trường khắc nghiệt: nhiệt độ cao, áp suất cao, hơi nước, giãn nở nhiệt, chu kỳ khởi động – dừng máy, rung động, hàn lắp và yêu cầu kiểm định nghiêm ngặt. Nếu chọn sai mác ống, sai tiêu chuẩn hoặc thiếu chứng từ vật liệu, hệ thống có thể gặp rủi ro nứt hàn, rò rỉ hơi, suy giảm cơ tính, biến dạng, không đạt kiểm định hoặc dừng máy ngoài kế hoạch.

Khác với đường ống công nghiệp thông thường, ống hợp kim cho nồi hơi không thể chọn chỉ theo đường kính và độ dày. Mỗi vị trí như ống sinh hơi, water wall, economizer, superheater, reheater, header, manifold, main steam hoặc hot reheat có điều kiện nhiệt độ – áp suất khác nhau. Vì vậy, vật liệu cũng cần chọn theo tiêu chuẩn thiết kế, nhiệt độ làm việc, áp suất, môi chất, yêu cầu hàn, xử lý nhiệt sau hàn, NDT, MTC và CO/CQ.

Các mác như ASTM A335 P11, ASTM A335 P22, ASTM A335 P91 và 15CrMo thường được nhắc đến khi chọn ống hợp kim chịu nhiệt cho nồi hơi. Tuy nhiên, mỗi mác có phạm vi sử dụng riêng. P11 không tự động thay được P22; P22 không tự động thay được P91; 15CrMo cũng không nên thay cho P11/P22 nếu bản vẽ yêu cầu ASTM/ASME mà chưa có phê duyệt kỹ thuật.

Bài viết này giúp doanh nghiệp hiểu cách chọn ống hợp kim cho nồi hơi theo đúng mác vật liệu, nhiệt độ, áp lực, tiêu chuẩn và yêu cầu nghiệm thu.

Ống hợp kim cho nồi hơi là gì?

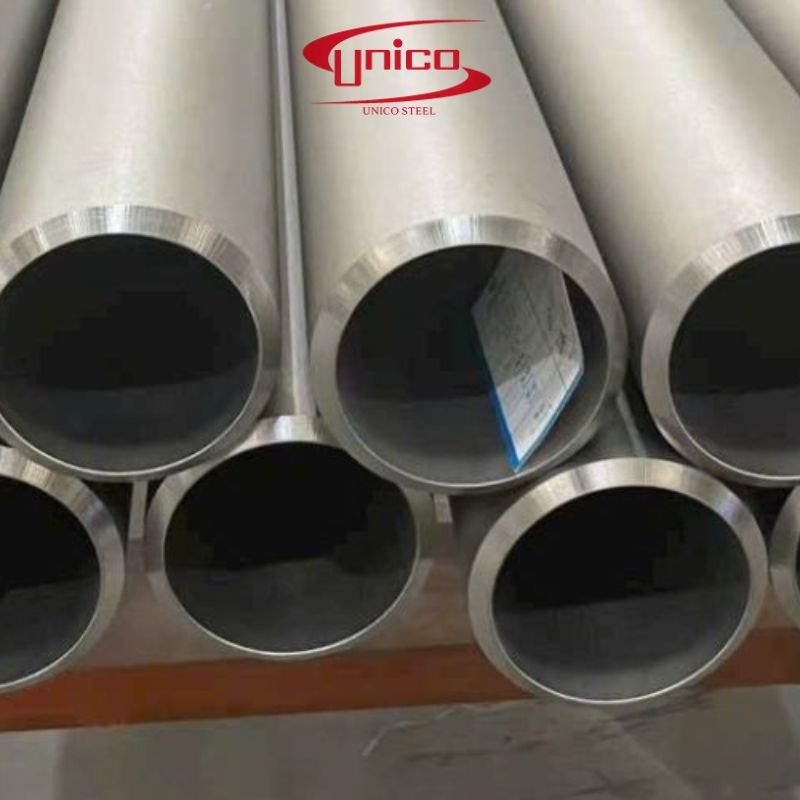

Ống hợp kim cho nồi hơi là nhóm ống thép hợp kim chịu nhiệt, chịu áp lực, dùng trong hệ thống lò hơi, nồi hơi, hơi quá nhiệt, hơi tái nhiệt, đường hơi áp lực cao và thiết bị nhiệt. Vật liệu thường có các nguyên tố hợp kim như Cr, Mo, V, Nb hoặc các nguyên tố khác nhằm cải thiện khả năng làm việc ở nhiệt độ cao, áp suất cao và điều kiện vận hành dài hạn.

Trong hệ thống nồi hơi, ống hợp kim không chỉ là vật tư dẫn hơi hoặc nước. Đây là vật tư liên quan trực tiếp đến an toàn vận hành, tuổi thọ thiết bị và khả năng đáp ứng tiêu chuẩn kiểm định.

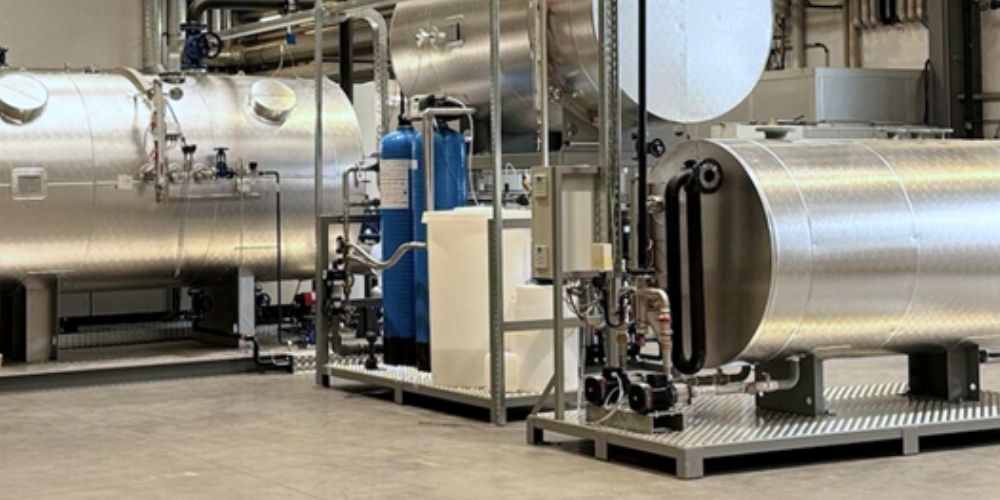

Các vị trí trong nồi hơi thường dùng ống hợp kim

Ống sinh hơi, water wall và economizer

Ống sinh hơi, water wall và economizer thường tiếp xúc với nước, hơi, khí nóng và quá trình trao đổi nhiệt liên tục. Tùy nhiệt độ thành ống, áp suất và vị trí trong lò, vật liệu có thể là thép carbon chịu áp hoặc thép hợp kim chịu nhiệt theo thiết kế.

Ứng dụng có thể gồm:

• Ống sinh hơi.

• Ống water wall.

• Ống economizer.

• Ống dẫn nước cấp.

• Ống tuần hoàn.

• Ống hấp thụ nhiệt.

• Ống trong cụm boiler.

• Ống thay thế trong bảo trì.

• Ống theo bản vẽ OEM.

• Ống theo tiêu chuẩn dự án.

Với nhóm này, cần xem xét nhiệt độ thành ống, áp suất vận hành, nguy cơ ăn mòn phía khói, đóng cặn bên trong và yêu cầu kiểm tra chiều dày.

Ống quá nhiệt và ống tái nhiệt

Ống quá nhiệt và ống tái nhiệt thường làm việc ở nhiệt độ cao hơn nhiều tuyến khác trong nồi hơi. Đây là khu vực cần vật liệu có khả năng chịu nhiệt, ổn định cơ tính và làm việc dài hạn trong điều kiện khắc nghiệt.

Ứng dụng có thể gồm:

• Superheater tube.

• Reheater tube.

• Ống hơi quá nhiệt.

• Ống hơi tái nhiệt.

• Coil ống chịu nhiệt.

• Cụm ống vùng nhiệt độ cao.

• Ống thay thế trong shutdown.

• Ống theo bản vẽ nhà máy.

• Ống theo tiêu chuẩn kiểm định.

• Ống chịu nhiệt độ cao.

Tùy thiết kế, vật liệu có thể là P11, P22, P91, P92, 15CrMo, 12Cr1MoV, 12Cr1MoVG hoặc mác khác theo yêu cầu dự án.

Header, manifold và đường hơi áp lực cao

Header và manifold là cụm chịu áp lực, thường có nhiều nhánh hàn, thay đổi tiết diện và vùng tập trung ứng suất. Vật liệu không chỉ cần chịu nhiệt/áp mà còn cần phù hợp với quy trình hàn và kiểm tra sau hàn.

Ứng dụng có thể gồm:

• Header hơi.

• Header nồi hơi.

• Manifold.

• Cụm gom hơi.

• Cụm chia hơi.

• Đường hơi áp lực cao.

• Cụm ống hàn.

• Ống kết nối valve/flange/fitting.

• Chi tiết thay thế theo bản vẽ.

• Phụ kiện đường ống chịu áp.

Với header và manifold, cần chú ý MTC, heat number, WPS, PWHT, NDT, kiểm tra độ cứng và truy xuất vật liệu.

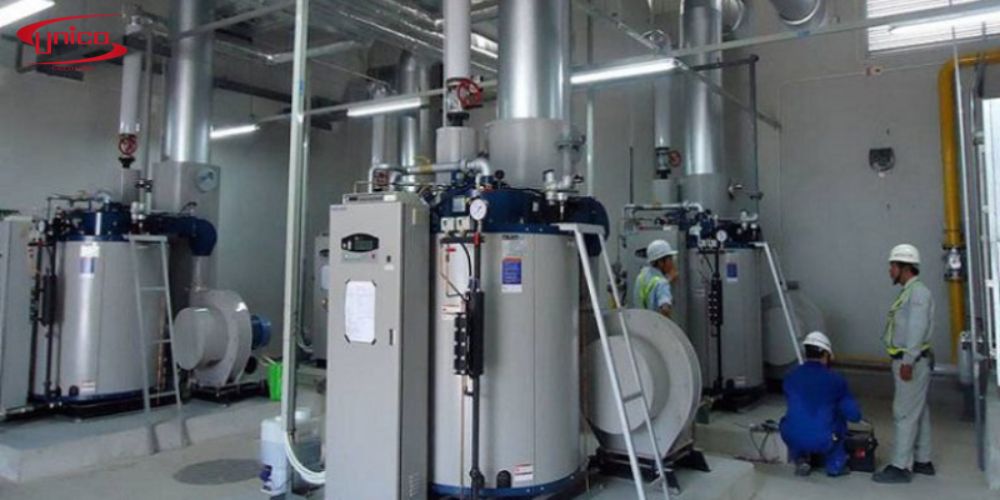

Đường hơi chính, hơi phụ trợ và hệ thống nhiệt điện

Nồi hơi trong nhà máy nhiệt điện thường có các tuyến hơi quan trọng như main steam, hot reheat, cold reheat và các hệ thống hơi phụ trợ. Mỗi tuyến có nhiệt độ, áp lực và yêu cầu vật liệu khác nhau.

Ứng dụng có thể gồm:

• Đường hơi chính.

• Main steam pipe.

• Hot reheat pipe.

• Cold reheat pipe.

• Đường hơi phụ trợ.

• Đường hơi cao áp.

• Đường hơi trung áp.

• Spool pipe.

• Tuyến piping chịu nhiệt.

• Hệ thống hơi trong nhà máy nhiệt điện.

Với các tuyến quan trọng, không nên thay thế vật liệu nếu chưa có đánh giá kỹ thuật và phê duyệt từ thiết kế/chủ đầu tư.

Các nhóm vật liệu ống hợp kim cho nồi hơi thường gặp

Ống hợp kim cho nồi hơi có thể chia theo hệ tiêu chuẩn và thành phần hợp kim.

Nhóm vật liệu	Mác thường gặp	Định hướng ứng dụng
Cr-Mo theo ASTM/ASME	ASTM A335 P11, P22	Đường ống hơi, nồi hơi, hệ thống nhiệt/áp
Cr-Mo-V-Nb theo ASTM/ASME	ASTM A335 P91, P92	Nhiệt độ cao, áp lực cao, yêu cầu creep tốt hơn
Cr-Mo theo hệ GB	15CrMo, 15CrMoG	Nồi hơi, thiết bị nhiệt, ống chịu áp theo tiêu chuẩn phù hợp
Cr-Mo-V theo hệ GB	12Cr1MoV, 12Cr1MoVG	Nhiệt điện, nồi hơi, hơi quá nhiệt theo bản vẽ
Cr-Mo theo EN	13CrMo4-5, 10CrMo9-10	Thiết bị nhiệt, đường ống áp lực theo EN/DIN
Thép carbon nồi hơi	A192, A210, A106 tùy ứng dụng	Khu vực nhiệt/áp thấp hơn, tùy thiết kế
Inox chịu nhiệt	304H, 321H, 347H, 310S	Một số vị trí nhiệt/oxy hóa/ăn mòn theo điều kiện riêng

Không có mác thép nào dùng chung cho toàn bộ nồi hơi. Mỗi vị trí cần chọn theo bản vẽ, nhiệt độ, áp suất, tiêu chuẩn và yêu cầu vận hành.

P11 là gì? Khi nào dùng cho nồi hơi?

ASTM A335 P11 là ống thép hợp kim ferritic liền mạch thuộc nhóm Cr-Mo, thường được dùng cho dịch vụ nhiệt độ cao theo hệ ASTM/ASME. P11 thường được xem là nhóm khoảng 1.25Cr – 0.5Mo theo định hướng thành phần.

P11 phù hợp khi:

• Bản vẽ yêu cầu ASTM A335 P11 hoặc ASME SA335 P11.

• Hệ thống cần ống Cr-Mo cho nhiệt độ cao.

• Dùng cho nồi hơi, đường hơi, thiết bị nhiệt hoặc process piping theo thiết kế.

• Điều kiện nhiệt độ/áp suất phù hợp với P11.

• Piping spec đã chỉ định P11.

• Cần MTC, PMI, hydrotest hoặc NDT theo yêu cầu.

P11 không nên tự thay bằng 15CrMo, P22 hoặc thép carbon nếu bản vẽ đã quy định rõ. Việc thay thế cần đối chiếu tiêu chuẩn, cơ tính, thành phần và phê duyệt kỹ thuật.

P22 là gì? Khi nào dùng cho nồi hơi?

ASTM A335 P22 là ống thép hợp kim Cr-Mo theo hệ ASTM/ASME, thường được xem là nhóm khoảng 2.25Cr – 1Mo. So với P11, P22 có hàm lượng Cr/Mo cao hơn và thường được cân nhắc cho một số điều kiện nhiệt độ/áp lực cao hơn theo thiết kế.

P22 phù hợp khi:

• Bản vẽ yêu cầu ASTM A335 P22 hoặc ASME SA335 P22.

• Hệ thống có điều kiện nhiệt/áp cao hơn P11 trong nhiều thiết kế.

• Dùng cho superheater, reheater, header hoặc đường hơi theo piping spec.

• Cần vật liệu Cr-Mo ổn định trong môi trường nhiệt độ cao phù hợp.

• Dự án yêu cầu kiểm soát hàn, PWHT, NDT và chứng từ đầy đủ.

Không nên hạ vật liệu từ P22 xuống P11 chỉ để giảm chi phí nếu chưa có phê duyệt. Điều này có thể ảnh hưởng đến tuổi thọ và nghiệm thu hệ thống.

P91 là gì? Khi nào dùng cho nồi hơi?

ASTM A335 P91 là ống thép hợp kim 9Cr-1Mo-V-Nb, được dùng trong các hệ thống nhiệt độ cao, áp lực cao và yêu cầu khả năng chịu creep tốt hơn so với nhiều mác Cr-Mo truyền thống.

P91 phù hợp khi:

• Bản vẽ yêu cầu ASTM A335 P91 hoặc ASME SA335 P91.

• Hệ thống làm việc ở nhiệt độ cao và yêu cầu creep tốt hơn.

• Dùng cho main steam, hot reheat, superheater, reheater hoặc tuyến hơi quan trọng theo thiết kế.

• Dự án có quy trình kiểm soát hàn, PWHT và kiểm tra độ cứng nghiêm ngặt.

• Cần vật liệu có chứng từ đầy đủ, truy xuất heat number và kiểm soát chất lượng cao.

P91 là vật liệu có yêu cầu kỹ thuật cao. Hàn, PWHT, kiểm tra độ cứng, NDT và nghiệm thu cần kiểm soát chặt. Không nên thay P91 bằng P22/P11 hoặc ngược lại nếu chưa có đánh giá kỹ thuật.

15CrMo là gì? Khi nào dùng cho nồi hơi?

15CrMo là thép hợp kim Cr-Mo chịu nhiệt, chịu áp lực, thường được dùng trong nồi hơi, thiết bị nhiệt, đường ống hơi và chi tiết áp lực theo hệ tiêu chuẩn tương ứng. Trong một số ứng dụng nồi hơi, khách hàng cũng có thể gặp ký hiệu 15CrMoG.

15CrMo phù hợp khi:

• Bản vẽ yêu cầu 15CrMo.

• Hệ thống cần thép Cr-Mo chịu nhiệt/áp theo tiêu chuẩn tương ứng.

• Dùng cho nồi hơi, thiết bị nhiệt, ống chịu nhiệt hoặc chi tiết áp lực.

• Điều kiện nhiệt độ/áp suất phù hợp với tiêu chuẩn thiết kế.

• Dự án dùng hệ GB hoặc hệ tiêu chuẩn đã chỉ định.

Cần phân biệt:

• 15CrMo: thép Cr-Mo chịu nhiệt/áp theo tiêu chuẩn phù hợp.

• 15CrMoG: thường liên quan đến ống nồi hơi/áp lực theo tiêu chuẩn cụ thể.

Không nên tự thay 15CrMoG bằng 15CrMo thường hoặc thay 15CrMo bằng P11/P22 nếu chưa đối chiếu tiêu chuẩn và phê duyệt.

So sánh P11, P22, P91 và 15CrMo khi chọn ống nồi hơi

Vật liệu	Nhóm hợp kim	Hệ tiêu chuẩn thường gặp	Định hướng sử dụng	Lưu ý
ASTM A335 P11	Khoảng 1.25Cr-0.5Mo	ASTM/ASME	Nồi hơi, hơi nóng, đường ống nhiệt độ cao	Cần hàn/PWHT theo yêu cầu
ASTM A335 P22	Khoảng 2.25Cr-1Mo	ASTM/ASME	Nhiệt/áp cao hơn P11 trong nhiều thiết kế	Không tự thay bằng P11
ASTM A335 P91	9Cr-1Mo-V-Nb	ASTM/ASME	Main steam, hot reheat, hệ nhiệt độ cao, creep tốt hơn	Hàn/PWHT nghiêm ngặt
15CrMo	Cr-Mo	GB/hệ tương ứng	Nồi hơi, thiết bị nhiệt, ống chịu áp theo bản vẽ	Không tự thay cho P11/P22 nếu bản vẽ theo ASTM
15CrMoG	Cr-Mo cho nồi hơi	GB/hệ tương ứng	Ống nồi hơi/áp lực theo tiêu chuẩn cụ thể	Cần đúng MTC và tiêu chuẩn
12Cr1MoV	Cr-Mo-V	GB/hệ tương ứng	Nhiệt điện, hơi nóng, chi tiết chịu nhiệt	Khác 15CrMo do có V
12Cr1MoVG	Cr-Mo-V cho nồi hơi	GB/hệ tương ứng	Ống nồi hơi/nhiệt điện theo tiêu chuẩn cụ thể	Không tự thay bằng 12Cr1MoV thường

Liên hệ UnicoSteel – tư vấn ống hợp kim cho nồi hơi theo yêu cầu dự án

UnicoSteel hỗ trợ doanh nghiệp lựa chọn, cung cấp và gia công ống hợp kim chịu nhiệt, ống nồi hơi, ống thép chịu áp lực, thép Cr-Mo, thép Cr-Mo-V, inox công nghiệp, phôi rèn và chi tiết cơ khí theo yêu cầu thực tế.

Doanh nghiệp đang cần ống hợp kim cho nồi hơi, lò hơi, ống quá nhiệt, ống tái nhiệt, header hoặc đường hơi áp lực cao? Gửi bản vẽ, piping spec, mác thép, tiêu chuẩn, quy cách, nhiệt độ, áp suất, yêu cầu hàn, PWHT, NDT, MTC và CO/CQ cho UnicoSteel để được tư vấn vật liệu phù hợp.

Ống hợp kim cho nồi hơi cần được chọn theo vị trí hệ thống, nhiệt độ, áp suất, môi chất, tiêu chuẩn thiết kế và yêu cầu nghiệm thu. Các mác như P11, P22, P91 và 15CrMo đều có phạm vi ứng dụng riêng. Không nên thay thế chéo giữa các mác nếu chưa đối chiếu tiêu chuẩn, thành phần hóa học, cơ tính, khả năng chịu nhiệt, yêu cầu hàn, PWHT, NDT và chứng từ.

Với các hệ thống hơi quá nhiệt, nhiệt điện và áp lực cao, lựa chọn đúng vật liệu giúp tăng độ ổn định vận hành, giảm rủi ro rò rỉ, giảm sự cố dừng máy và hỗ trợ nghiệm thu theo yêu cầu dự án. Ngược lại, chọn sai vật liệu hoặc thiếu chứng từ có thể làm tăng rủi ro kỹ thuật và chi phí bảo trì.

Để đặt hàng hiệu quả, doanh nghiệp nên cung cấp đầy đủ bản vẽ, piping spec, mác thép, tiêu chuẩn, quy cách, nhiệt độ, áp suất, hệ thống sử dụng, yêu cầu hàn, kiểm tra và chứng từ. UnicoSteel có thể hỗ trợ tư vấn, cung cấp, cắt ống, vát mép, gia công và xử lý kỹ thuật ống hợp kim cho nồi hơi theo nhu cầu thực tế của từng dự án.
