Ống hợp kim cho nhà máy nhiệt điện: Cách chọn theo hệ thống

Trong nhà máy nhiệt điện, hệ thống ống phải làm việc liên tục trong điều kiện nhiệt độ cao, áp suất cao, hơi nóng, chu kỳ khởi động – dừng máy, rung động, giãn nở nhiệt và yêu cầu an toàn nghiêm ngặt. Một đoạn ống chọn sai mác, sai tiêu chuẩn, sai độ dày hoặc thiếu chứng từ có thể dẫn đến nứt hàn, rò rỉ hơi, suy giảm cơ tính, biến dạng, không đạt kiểm định hoặc gây dừng tổ máy ngoài kế hoạch.

Khác với các hệ thống công nghiệp thông thường, vật liệu ống trong nhiệt điện không thể chỉ chọn theo “đường kính bao nhiêu, dày bao nhiêu”. Mỗi vị trí như water wall, economizer, superheater, reheater, main steam, hot reheat, cold reheat, header hoặc manifold có điều kiện làm việc khác nhau. Vì vậy, vật liệu cũng cần được chọn theo nhiệt độ, áp lực, môi chất, tiêu chuẩn thiết kế, khả năng hàn, PWHT, NDT và chứng từ nghiệm thu.

Ống hợp kim cho nhà máy nhiệt điện thường bao gồm các nhóm ống thép Cr-Mo, Cr-Mo-V hoặc thép hợp kim chịu nhiệt như ASTM A335 P11, P22, P91, P92, 15CrMo, 12Cr1MoV, 12Cr1MoVG và các mác theo bản vẽ/dự án. Mỗi mác có vùng ứng dụng riêng, không nên thay thế tùy tiện nếu chưa có phê duyệt kỹ thuật.

Bài viết này giúp doanh nghiệp hiểu cách chọn ống hợp kim cho nhà máy nhiệt điện theo từng hệ thống, nhiệt độ, áp lực, tiêu chuẩn và yêu cầu chứng từ, từ đó chuẩn bị thông tin đầy đủ khi làm việc với UnicoSteel.

Ống hợp kim cho nhà máy nhiệt điện là gì?

Ống hợp kim cho nhà máy nhiệt điện là nhóm ống thép hợp kim được sử dụng trong các hệ thống hơi, nồi hơi, thiết bị nhiệt và đường ống áp lực của nhà máy nhiệt điện. Vật liệu thường có các nguyên tố hợp kim như Cr, Mo, V, Nb hoặc các nguyên tố khác nhằm cải thiện khả năng làm việc ở nhiệt độ cao, áp lực cao và điều kiện vận hành dài hạn.

Trong nhiệt điện, ống hợp kim không chỉ là vật tư dẫn hơi hoặc môi chất. Đây là vật tư liên quan trực tiếp đến an toàn, hiệu suất, độ ổn định và tuổi thọ vận hành của toàn bộ hệ thống.

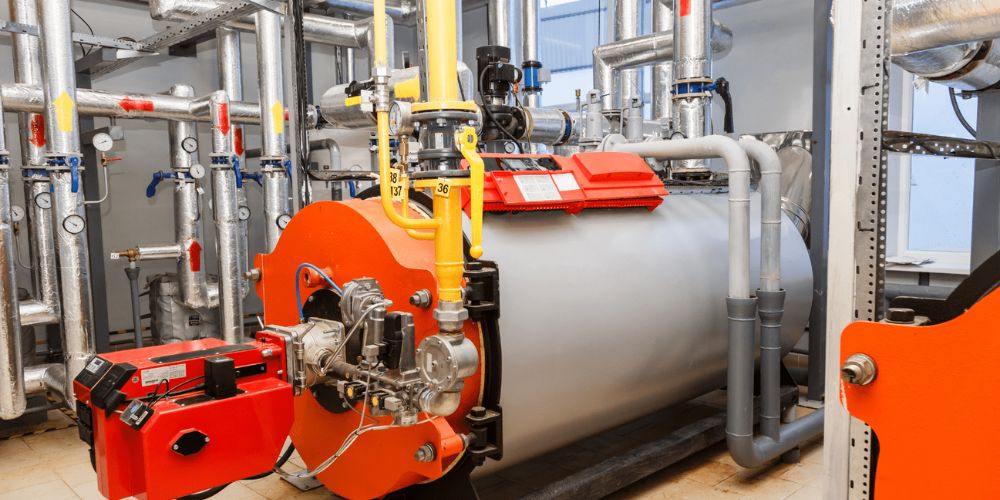

Ống hợp kim cho nhà máy nhiệt điện là nhóm ống thép hợp kim được sử dụng trong các hệ thống hơi, nồi hơi, thiết bị nhiệt và đường ống áp lực của nhà máy nhiệt điện I Unicosteel

Các hệ thống trong nhà máy nhiệt điện thường dùng ống hợp kim

Nồi hơi, water wall và economizer

Trong khu vực nồi hơi, ống phải tiếp xúc với nhiệt, nước, hơi và quá trình trao đổi nhiệt liên tục. Các tuyến như water wall và economizer có điều kiện làm việc khác nhau nên vật liệu cũng không giống nhau.

Ứng dụng có thể gồm:

• Ống nồi hơi.

• Ống water wall.

• Ống economizer.

• Ống dẫn nước cấp.

• Ống tuần hoàn.

• Ống hấp thụ nhiệt.

• Cụm ống hàn.

• Ống thay thế trong bảo trì.

• Phụ kiện áp lực.

• Chi tiết kết nối theo bản vẽ.

Với nhóm này, cần chú ý nhiệt độ thành ống, áp suất, môi chất bên trong, ăn mòn phía khói, đóng cặn và tiêu chuẩn thiết kế.

Trong khu vực nồi hơi, ống phải tiếp xúc với nhiệt, nước, hơi và quá trình trao đổi nhiệt liên tục. Các tuyến như water wall và economizer có điều kiện làm việc khác nhau nên vật liệu cũng không giống nhau I Unicosteel

Superheater, reheater và các tuyến hơi nhiệt độ cao

Superheater và reheater là những khu vực có nhiệt độ hơi cao, yêu cầu vật liệu có khả năng chịu nhiệt, ổn định cơ tính và chống suy giảm lâu dài.

Ứng dụng có thể gồm:

• Ống quá nhiệt.

• Ống tái nhiệt.

• Superheater tube.

• Reheater tube.

• Coil ống chịu nhiệt.

• Ống trong vùng nhiệt độ cao.

• Cụm ống chịu nhiệt.

• Ống thay thế trong shutdown.

• Ống theo bản vẽ OEM.

• Ống theo tiêu chuẩn dự án.

Tùy nhiệt độ, áp suất và thiết kế, vật liệu có thể là P11, P22, P91, P92, 12Cr1MoV, 12Cr1MoVG hoặc mác khác theo yêu cầu.

Main steam, hot reheat và cold reheat piping

Đường hơi chính và hệ thống tái nhiệt là nhóm đường ống quan trọng trong nhà máy nhiệt điện. Vật liệu thường cần đáp ứng yêu cầu cao về nhiệt độ, áp lực, creep, hàn, PWHT và kiểm tra.

Ứng dụng có thể gồm:

• Main steam pipe.

• Hot reheat pipe.

• Cold reheat pipe.

• Steam piping.

• Đường hơi cao áp.

• Đường hơi trung áp.

• Đoạn ống cắt sẵn.

• Spool pipe.

• Cụm nối với valve/flange/fitting.

• Tuyến bảo trì/thay thế.

Với nhóm này, không nên thay thế mác vật liệu nếu chưa đối chiếu đầy đủ tiêu chuẩn thiết kế và phê duyệt kỹ thuật.

Header, manifold và cụm ống chịu áp lực

Header và manifold là các cụm chịu áp lực, tập trung nhiều mối hàn, nhiều nhánh kết nối và có nguy cơ ứng suất cục bộ.

Ứng dụng có thể gồm:

• Header hơi.

• Header nồi hơi.

• Manifold.

• Cụm chia hơi.

• Cụm gom hơi.

• Cụm ống áp lực.

• Chi tiết hàn nhánh.

• Đoạn ống nối phụ kiện.

• Bộ phận thay thế theo bản vẽ.

• Cụm chế tạo theo tiêu chuẩn dự án.

Với header và manifold, cần đặc biệt chú ý vật liệu nền, vật liệu hàn, PWHT, NDT, kiểm tra độ cứng và truy xuất heat number.

Header và manifold là các cụm chịu áp lực, tập trung nhiều mối hàn, nhiều nhánh kết nối và có nguy cơ ứng suất cục bộ I Unicosteel

Hệ thống bảo trì, thay thế vật tư theo bản vẽ

Trong bảo trì nhà máy nhiệt điện, vật tư thay thế phải phù hợp với hệ thống hiện hữu, bản vẽ OEM và tiêu chuẩn kiểm định.

Ứng dụng có thể gồm:

• Thay đoạn ống mòn.

• Thay ống bị nứt/hư hỏng.

• Thay ống trong shutdown.

• Thay ống theo inspection report.

• Thay ống theo thickness monitoring.

• Thay spool pipe.

• Thay cụm hàn.

• Thay header branch.

• Thay ống superheater/reheater.

• Gia công phụ kiện theo bản vẽ.

Khi thay thế, cần kiểm tra nguyên nhân hỏng: creep, mỏi nhiệt, ăn mòn, xói mòn, nứt hàn, ăn mòn dưới cặn hay sai vật liệu.

Các nhóm vật liệu ống hợp kim thường dùng trong nhiệt điện

Ống hợp kim trong nhiệt điện có thể chia thành nhiều nhóm theo hệ tiêu chuẩn và thành phần hợp kim.

Nhóm vật liệu	Mác thường gặp	Định hướng ứng dụng
Cr-Mo theo ASTM/ASME	A335/SA335 P11, P22	Đường ống hơi, nồi hơi, nhiệt độ cao
Cr-Mo cao hơn	P5, P9	Hệ thống nhiệt/hóa dầu yêu cầu Cr cao hơn
Cr-Mo-V-Nb	P91, P92	Hệ thống nhiệt độ cao, yêu cầu creep tốt hơn
Cr-Mo theo hệ Trung Quốc	15CrMo, 15CrMoG	Nồi hơi, thiết bị nhiệt, ống chịu áp theo tiêu chuẩn phù hợp
Cr-Mo-V theo hệ Trung Quốc	12Cr1MoV, 12Cr1MoVG	Nhiệt điện, nồi hơi, đường ống hơi theo bản vẽ
Cr-Mo theo EN	13CrMo4-5, 10CrMo9-10	Thiết bị nhiệt, đường ống áp lực theo EN/DIN
Thép carbon chịu áp	A106, A210, A192	Vị trí nhiệt/áp thấp hơn, tùy thiết kế
Inox chịu nhiệt	304H, 321H, 347H, 310S	Vị trí nhiệt/oxy hóa/ăn mòn theo điều kiện riêng



Không có mác thép nào phù hợp cho toàn bộ nhà máy. Mỗi hệ thống cần chọn vật liệu theo bản vẽ, nhiệt độ, áp suất và tiêu chuẩn thiết kế.

Cách chọn ống hợp kim theo nhiệt độ và áp lực

Việc chọn ống hợp kim cho nhiệt điện cần bắt đầu từ nhiệt độ và áp suất thiết kế, sau đó mới đến mác thép, chiều dày, tiêu chuẩn và chứng từ.

Điều kiện làm việc	Định hướng vật liệu cần cân nhắc
Nhiệt độ/áp lực thấp hơn	Thép carbon hoặc thép nồi hơi carbon theo tiêu chuẩn phù hợp
Nhiệt độ cao hơn thép carbon thông thường	Cr-Mo như P11, 15CrMo tùy tiêu chuẩn
Nhiệt độ/áp lực cao hơn	P22, 12Cr1MoV, 12Cr1MoVG hoặc mác tương ứng theo thiết kế
Nhiệt độ cao, yêu cầu creep tốt hơn	P91, P92 hoặc mác tương đương theo thiết kế
Môi trường có ăn mòn đặc biệt	Inox chịu nhiệt hoặc hợp kim khác tùy môi trường
Hệ thống có hàn nhiều	Cần xem WPS, PWHT, NDT và độ cứng sau hàn
Hệ thống bảo trì thay thế	Cần khớp vật liệu hiện hữu, bản vẽ và chứng từ

Cách chọn ống hợp kim theo từng hệ thống trong nhà máy nhiệt điện

Hệ thống	Điều kiện thường gặp	Nhóm vật liệu thường cân nhắc
Water wall	Nhiệt, áp, trao đổi nhiệt, cặn/ăn mòn phía khói	Thép nồi hơi carbon hoặc hợp kim theo thiết kế
Economizer	Nước cấp, nhiệt độ trung bình-cao, ăn mòn/xói mòn	Thép nồi hơi theo bản vẽ
Superheater	Hơi quá nhiệt, nhiệt độ cao	P11, P22, P91, 12Cr1MoV, 12Cr1MoVG tùy thiết kế
Reheater	Hơi tái nhiệt, nhiệt độ cao	P22, P91, 12Cr1MoV hoặc mác tương ứng
Main steam	Hơi chính nhiệt độ/áp lực cao	P22, P91, P92 hoặc mác theo thiết kế
Hot reheat	Nhiệt độ cao, áp lực phù hợp	P22, P91 hoặc mác theo piping spec
Cold reheat	Nhiệt/áp thấp hơn hot reheat	P11/P22 hoặc mác theo bản vẽ
Header	Áp lực cao, nhiều nhánh hàn	Mác theo thiết kế, cần NDT/PWHT
Steam auxiliary	Hơi phụ trợ	Carbon/P11/P22 tùy nhiệt độ áp lực

Khi nào nên chọn ống P11, P22 hoặc P91?

Khi nào nên chọn P11?

Ống P11 thường được cân nhắc khi:

• Bản vẽ yêu cầu ASTM A335 P11 hoặc ASME SA335 P11.

• Hệ thống cần ống Cr-Mo cho nhiệt độ cao.

• Điều kiện nhiệt/áp phù hợp với P11 theo thiết kế.

• Cần vật liệu tốt hơn thép carbon trong hệ hơi nóng.

• Piping spec đã chỉ định P11.

• Có yêu cầu MTC, PMI, hydrotest hoặc NDT.

Khi nào nên chọn P22?

Ống P22 thường được cân nhắc khi:

• Bản vẽ yêu cầu ASTM A335 P22 hoặc ASME SA335 P22.

• Hệ thống có điều kiện nhiệt/áp cao hơn P11 trong nhiều thiết kế.

• Dùng cho steam piping, superheater, reheater hoặc header theo spec.

• Cần vật liệu Cr-Mo với hàm lượng Cr/Mo cao hơn P11.

• Dự án yêu cầu kiểm soát hàn, PWHT và NDT.

Khi nào nên chọn P91?

Ống P91 thường được cân nhắc khi:

• Bản vẽ yêu cầu ASTM A335 P91 hoặc ASME SA335 P91.

• Hệ thống làm việc ở nhiệt độ cao, yêu cầu khả năng creep tốt hơn.

• Dùng cho main steam, hot reheat hoặc tuyến hơi quan trọng theo thiết kế.

• Dự án có năng lực kiểm soát hàn, PWHT và kiểm tra độ cứng nghiêm ngặt.

• Cần chứng từ đầy đủ và kiểm soát vật liệu chặt chẽ.

P91 là vật liệu có yêu cầu kỹ thuật cao. Không nên thay P91 bằng P22/P11 hoặc ngược lại nếu chưa có phê duyệt.

Khi nào nên chọn 15CrMo, 12Cr1MoV hoặc 12Cr1MoVG?

Khi nào nên chọn 15CrMo?

15CrMo thường được cân nhắc khi:

• Bản vẽ yêu cầu 15CrMo.

• Hệ thống cần thép Cr-Mo chịu nhiệt/áp theo tiêu chuẩn tương ứng.

• Dùng cho nồi hơi, thiết bị nhiệt, ống chịu nhiệt hoặc chi tiết áp lực.

• Điều kiện nhiệt/áp phù hợp với tiêu chuẩn thiết kế.

• Cần vật liệu theo hệ GB hoặc hệ dự án đã chỉ định.

Khi nào nên chọn 15CrMoG?

15CrMoG thường liên quan đến vật liệu ống nồi hơi/áp lực theo tiêu chuẩn cụ thể. Cần đặt đúng mác nếu bản vẽ yêu cầu 15CrMoG, không nên tự thay bằng 15CrMo thường.

Khi nào nên chọn 12Cr1MoV?

12Cr1MoV là thép Cr-Mo-V, thường được dùng trong các hệ thống nhiệt điện hoặc chi tiết chịu nhiệt theo thiết kế. Có thêm vanadi, vật liệu này khác với 15CrMo và cần đối chiếu tiêu chuẩn cụ thể.

Khi nào nên chọn 12Cr1MoVG?

12Cr1MoVG thường được dùng cho ống nồi hơi/nhiệt điện theo tiêu chuẩn riêng. Nếu bản vẽ yêu cầu 12Cr1MoVG, cần cung cấp đúng mác, đúng chứng từ và đúng trạng thái vật liệu.

Liên hệ UnicoSteel – tư vấn ống hợp kim cho nhà máy nhiệt điện

UnicoSteel hỗ trợ doanh nghiệp lựa chọn, cung cấp và gia công ống hợp kim chịu nhiệt, ống thép hợp kim chịu áp lực, ống nồi hơi, thép Cr-Mo, thép Cr-Mo-V, inox công nghiệp, phôi rèn và chi tiết cơ khí theo yêu cầu thực tế.

Doanh nghiệp đang cần ống hợp kim cho nhà máy nhiệt điện, nồi hơi, superheater, reheater, main steam, hot reheat hoặc header? Gửi bản vẽ, piping spec, mác thép, tiêu chuẩn, quy cách, nhiệt độ, áp suất, yêu cầu hàn, PWHT, NDT, MTC và CO/CQ cho UnicoSteel để được tư vấn vật liệu phù hợp.

Ống hợp kim cho nhà máy nhiệt điện cần được chọn theo hệ thống, nhiệt độ, áp lực, môi chất, tiêu chuẩn thiết kế và yêu cầu nghiệm thu. Mỗi khu vực như water wall, economizer, superheater, reheater, main steam, hot reheat, cold reheat, header hoặc manifold có điều kiện làm việc khác nhau, nên không thể dùng một mác ống chung cho toàn bộ nhà máy.

Các mác như ASTM A335 P11, P22, P91, P92, 15CrMo, 15CrMoG, 12Cr1MoV và 12Cr1MoVG đều có phạm vi ứng dụng riêng. Việc thay thế vật liệu cần được đối chiếu tiêu chuẩn, cơ tính, thành phần hóa học, yêu cầu creep, hàn, PWHT, NDT và chứng từ trước khi phê duyệt.

Để đặt hàng hiệu quả, doanh nghiệp nên cung cấp đầy đủ bản vẽ, piping spec, mác thép, tiêu chuẩn, quy cách, nhiệt độ, áp suất, hệ thống sử dụng, yêu cầu hàn, kiểm tra và chứng từ. UnicoSteel có thể hỗ trợ tư vấn, cung cấp, cắt ống, vát mép, gia công và xử lý kỹ thuật ống hợp kim cho nhà máy nhiệt điện theo nhu cầu thực tế của từng dự án.
