Ống hợp kim là dòng ống thép được bổ sung các nguyên tố hợp kim nhằm cải thiện cơ tính, khả năng chịu nhiệt và độ bền trong điều kiện vận hành khắc nghiệt. Các mác thép như P11, P22 và P91 thường được sử dụng trong hệ thống hơi nóng, nồi hơi, đường ống công nghệ và nhà máy năng lượng. UnicoSteel hỗ trợ tư vấn lựa chọ

Ống hợp kim chịu nhiệt, chịu áp lực cho công nghiệp

Trong các hệ thống nồi hơi, đường ống hơi quá nhiệt và thiết bị công nghiệp, lựa chọn sai vật liệu đường ống có thể dẫn đến biến dạng, suy giảm độ bền và tăng nguy cơ hư hỏng khi vận hành.

Ống thép carbon thông thường không phải lúc nào cũng đáp ứng được yêu cầu về nhiệt độ, áp suất và tuổi thọ thiết kế. Đặc biệt, ở nhiệt độ cao trong thời gian dài, vật liệu có thể chịu ảnh hưởng của hiện tượng rão, oxy hóa và suy giảm cơ tính.

Ống hợp kim là giải pháp được cân nhắc cho những hệ thống cần khả năng duy trì độ bền ở nhiệt độ cao. Nhờ bổ sung các nguyên tố như crom (Cr), molypden (Mo), vanadi (V) và một số nguyên tố khác, vật liệu có thể được thiết kế để đáp ứng những yêu cầu vận hành chuyên biệt.

Tuy nhiên, không phải loại ống hợp kim nào cũng phù hợp với mọi hệ thống. Việc lựa chọn cần dựa trên mác thép, tiêu chuẩn chế tạo, nhiệt độ thiết kế, áp suất và môi trường làm việc.

Ống hợp kim là gì?

Ống hợp kim (Alloy Steel Pipe) là loại ống được chế tạo từ thép có bổ sung một hoặc nhiều nguyên tố hợp kim ngoài carbon và các thành phần cơ bản.

Các nguyên tố hợp kim được sử dụng để điều chỉnh tổ chức kim loại và tính chất vật liệu. Tùy thành phần và phương pháp nhiệt luyện, chúng có thể cải thiện độ bền, khả năng chịu nhiệt, chống oxy hóa hoặc khả năng làm việc dưới tải trọng cao.

Trong nhóm ống thép hợp kim chịu nhiệt, các mác thép crom–molypden (Cr-Mo) được sử dụng phổ biến.

Một số mác thường gặp gồm:

• ASTM A335 P11: Thép hợp kim Cr-Mo dùng cho đường ống nhiệt độ cao.

• ASTM A335 P22: Thép hợp kim có hàm lượng crom và molypden cao hơn P11.

• ASTM A335 P91: Thép hợp kim có tổ chức mactenxit ram, sử dụng trong các hệ thống nhiệt độ cao theo thiết kế phù hợp.

• ASTM A335 P5, P9: Các mác Cr-Mo dành cho những yêu cầu kỹ thuật và môi trường vận hành nhất định.

Tiêu chuẩn ASTM A335/A335M quy định ống thép hợp kim ferit không hàn, sử dụng cho điều kiện nhiệt độ cao.

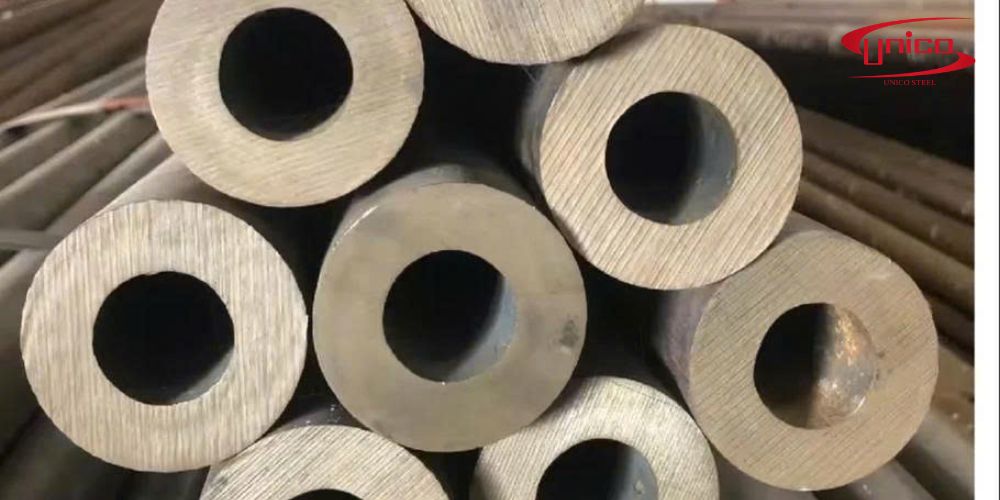

Ống hợp kim là dòng ống thép được bổ sung các nguyên tố hợp kim nhằm cải thiện cơ tính, khả năng chịu nhiệt và độ bền trong điều kiện vận hành khắc nghiệt I Unicosteel

Đặc điểm nổi bật của ống thép hợp kim

Khả năng duy trì độ bền ở nhiệt độ cao

Ở nhiệt độ cao, nhiều loại thép có thể suy giảm giới hạn bền và khả năng chịu tải. Với điều kiện vận hành kéo dài, hiện tượng rão trở thành yếu tố quan trọng trong thiết kế.

Một số mác thép hợp kim Cr-Mo được phát triển để cải thiện độ bền nhiệt và khả năng chống biến dạng theo thời gian.

Tuy nhiên, khả năng làm việc liên tục phụ thuộc vào từng mác thép, trạng thái nhiệt luyện, tuổi thọ thiết kế và ứng suất cho phép.

Phù hợp với hệ thống đường ống áp lực

Ống thép hợp kim có thể được sử dụng trong đường ống áp lực khi đáp ứng yêu cầu về tiêu chuẩn vật liệu, chiều dày thành ống và thiết kế cơ khí.

Khả năng chịu áp không chỉ phụ thuộc vào mác thép. Đường kính ngoài, chiều dày, nhiệt độ, chất lượng mối hàn và điều kiện ăn mòn đều ảnh hưởng đến giới hạn vận hành.

Vì vậy, không thể xác định áp suất làm việc an toàn chỉ dựa trên tên mác P11, P22 hoặc P91.

Cải thiện khả năng chống oxy hóa ở nhiệt độ cao

Crom là nguyên tố quan trọng trong nhiều loại thép hợp kim chịu nhiệt.

Khi hàm lượng crom tăng, vật liệu có thể cải thiện khả năng hình thành lớp oxit bảo vệ trong những điều kiện thích hợp.

Tuy nhiên, khả năng chống oxy hóa không đồng nghĩa với khả năng chống mọi dạng ăn mòn. Cần đánh giá riêng môi trường chứa lưu huỳnh, hydro, clorua hoặc các tác nhân ăn mòn khác.

Đa dạng mác thép và quy cách kỹ thuật

Ống hợp kim được sản xuất với nhiều mác vật liệu, đường kính và chiều dày khác nhau.

Việc lựa chọn có thể dựa trên bản vẽ thiết kế, tiêu chuẩn áp dụng hoặc yêu cầu của thiết bị. Điều này giúp kỹ sư lựa chọn vật liệu phù hợp thay vì sử dụng một loại ống cho mọi vị trí.

Thành phần hóa học của các mác ống hợp kim phổ biến

Thành phần hóa học là yếu tố quan trọng quyết định tổ chức kim loại và đặc tính kỹ thuật của thép hợp kim.

Trong nhóm Cr-Mo, crom chủ yếu hỗ trợ chống oxy hóa và tăng khả năng chịu nhiệt. Molypden góp phần cải thiện độ bền nhiệt và khả năng chống rão.

Một số nguyên tố như vanadi và niobi được bổ sung vào thép P91 nhằm kiểm soát tổ chức và độ bền sau nhiệt luyện.

Bảng thành phần hóa học

Thành phần (% khối lượng)	P11	P22	P91
Carbon (C)	0,05–0,15	0,05–0,15	0,08–0,12
Crom (Cr)	1,00–1,50	1,90–2,60	8,00–9,50
Molypden (Mo)	0,44–0,65	0,87–1,13	0,85–1,05
Vanadi (V)	—	—	0,18–0,25
Niobi (Nb)	—	—	0,06–0,10

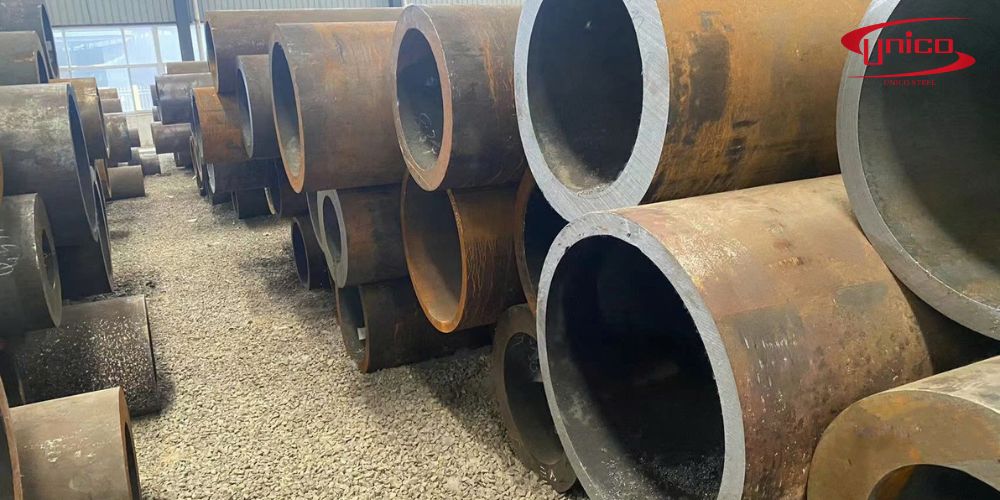

Ống hợp kim được sản xuất với nhiều mác vật liệu, đường kính và chiều dày khác nhau. Việc lựa chọn có thể dựa trên bản vẽ thiết kế, tiêu chuẩn áp dụng hoặc yêu cầu của thiết bị. Điều này giúp kỹ sư lựa chọn vật liệu phù hợp thay vì sử dụng một loại ống cho mọi vị trí I Unicosteel

So sánh ống hợp kim P11, P22 và P91

Tiêu chí	P11	P22	P91
Nhóm vật liệu	Cr-Mo	Cr-Mo	Cr-Mo-V-Nb
Hàm lượng Cr danh nghĩa	1,25%	2,25%	9%
Độ bền nhiệt	Tốt trong phạm vi thiết kế	Cải thiện so với P11 ở nhiều điều kiện	Độ bền rão cao theo thiết kế
Mức độ kiểm soát hàn	Cần quy trình phù hợp	Cần kiểm soát chặt	Rất nghiêm ngặt
Ứng dụng tham khảo	Đường ống hơi, hệ thống nhiệt	Hơi nóng, thiết bị nhiệt, nhà máy điện	Đường ống hơi thông số cao
Lưu ý lựa chọn	Kiểm tra ứng suất cho phép	Kiểm tra điều kiện nhiệt và hàn	Kiểm soát tổ chức, nhiệt luyện và tuổi thọ

Tiêu chuẩn kỹ thuật của ống hợp kim

Đối với đường ống công nghiệp, tiêu chuẩn kỹ thuật là căn cứ để kiểm soát vật liệu, phương pháp chế tạo, cơ tính và chất lượng sản phẩm.

Các tiêu chuẩn được lựa chọn theo vị trí sử dụng, loại thiết bị và yêu cầu thiết kế.

Tiêu chuẩn ASTM A335 – Ống hợp kim chịu nhiệt

ASTM A335/A335M áp dụng cho ống thép hợp kim ferit không hàn dùng trong điều kiện nhiệt độ cao.

Tiêu chuẩn quy định các yêu cầu về thành phần hóa học, cơ tính, độ cứng và kiểm tra sản phẩm.

Những mác thép tiêu biểu gồm P11, P22, P5, P9 và P91. Đây là các lựa chọn cần được đánh giá khi thiết kế đường ống công nghiệp chịu nhiệt.

Tiêu chuẩn ASTM A213 – Ống hợp kim cho nồi hơi

ASTM A213/A213M áp dụng cho ống không hàn bằng thép hợp kim ferit và austenit, sử dụng trong nồi hơi, bộ quá nhiệt và thiết bị trao đổi nhiệt.

Các mác T11, T22 và T91 thường xuất hiện trong nhóm ống thiết bị nhiệt.

Cần phân biệt ký hiệu P và T. Ví dụ, P22 và T22 có thành phần hợp kim tương ứng trong các tiêu chuẩn liên quan, nhưng không thể coi là hai sản phẩm thay thế trực tiếp nếu chưa kiểm tra quy cách, cơ tính và yêu cầu thiết kế.

Tiêu chuẩn ASME trong thiết kế hệ thống đường ống

Ngoài tiêu chuẩn vật liệu, hệ thống đường ống còn phải đáp ứng bộ quy phạm thiết kế phù hợp.

ASME B31.1 thường được áp dụng cho hệ thống đường ống năng lượng. Trong khi đó, ASME B31.3 được sử dụng cho nhiều hệ thống đường ống công nghệ trong nhà máy hóa chất, lọc dầu và các ngành công nghiệp liên quan.

Các quy phạm này đề cập đến vật liệu, thiết kế, chế tạo, lắp đặt, kiểm tra và thử nghiệm.

Lưu ý khi gia công và lắp đặt ống thép hợp kim

Ống thép hợp kim có thể trải qua các công đoạn cắt, vát mép, uốn, hàn và lắp đặt.

Tuy nhiên, khả năng gia công phụ thuộc vào thành phần hợp kim, tổ chức vật liệu và trạng thái nhiệt luyện.

Đối với những đường ống yêu cầu hàn, cần xây dựng quy trình hàn phù hợp với mác thép, chiều dày và tiêu chuẩn áp dụng.

Các công đoạn kiểm tra không phá hủy, thử áp lực và nghiệm thu phải tuân theo yêu cầu kỹ thuật của hệ thống.

Đặc biệt, không nên tự ý thay đổi quy trình nhiệt luyện hoặc thay thế mác thép khi chưa được đơn vị thiết kế chấp thuận.



Liên hệ UnicoSteel – Tư vấn và cung cấp ống hợp kim công nghiệp

Lựa chọn ống hợp kim phù hợp không chỉ dựa trên tên mác hoặc độ dày thành ống. Doanh nghiệp cần xem xét đầy đủ nhiệt độ, áp suất, môi chất, tiêu chuẩn và yêu cầu chế tạo.

UnicoSteel hỗ trợ khách hàng tìm hiểu và lựa chọn các dòng thép, inox và vật liệu hợp kim phục vụ công nghiệp.

Đối với nhu cầu ống thép hợp kim P11, P22, P91 và những mác vật liệu khác, khách hàng có thể liên hệ UnicoSteel để trao đổi về thông số kỹ thuật, quy cách và phương án cung cấp phù hợp.

Khách hàng nên gửi bản vẽ hoặc thông số sản phẩm cần mua để được tư vấn và xác nhận khả năng đáp ứng.



FAQ

Ống hợp kim có chịu nhiệt tốt hơn ống thép carbon không?

Một số mác ống hợp kim được thiết kế để duy trì độ bền ở nhiệt độ cao tốt hơn các mác thép carbon thông thường. Tuy nhiên, khả năng chịu nhiệt thực tế phụ thuộc vào tiêu chuẩn, mác thép, ứng suất và điều kiện vận hành.

Ống hợp kim P11, P22 và P91 khác nhau như thế nào?

P11, P22 và P91 khác nhau chủ yếu về thành phần hợp kim, tổ chức kim loại, đặc tính nhiệt và yêu cầu chế tạo. P91 được thiết kế cho yêu cầu độ bền rão cao, nhưng cần kiểm soát hàn và nhiệt luyện nghiêm ngặt hơn.

Ống hợp kim có phải ống thép đúc không?

Trong cách gọi thương mại, ống hợp kim không hàn thường được gọi là ống thép đúc hợp kim. Tuy nhiên, tên gọi kỹ thuật chính xác là ống không hàn (seamless). Không nên nhầm phương pháp chế tạo này với công nghệ đúc sản phẩm thành phẩm.
