Cây tròn đặc và ống đúc đều được sử dụng trong cơ khí chế tạo, nhưng cấu tạo phôi khác nhau dẫn đến sự khác biệt về lượng vật liệu phải bóc, thời gian tiện, khoan và độ chính xác thành phẩm. Cây tròn đặc thường thuận lợi cho các chi tiết có lõi đặc, trong khi ống không hàn có thể tối ưu khi gia công bạc, ống lót hoặc chi tiết rỗng. Tuy nhiên, lựa chọn phôi còn phụ thuộc vào mác thép, dung sai, độ đồng tâm và yêu cầu cơ tính.

VÌ SAO CẦN PHÂN BIỆT CÂY TRÒN ĐẶC VÀ ỐNG ĐÚC?

Khi lựa chọn vật liệu để gia công trục, bạc, ống lót hoặc chi tiết máy, nhiều xưởng cơ khí thường ưu tiên phôi thép tròn đặc vì dễ nhận diện kích thước và thuận lợi khi gá đặt. Tuy nhiên, với những chi tiết có lỗ xuyên tâm lớn, việc tiện từ thanh đặc có thể tạo ra lượng phoi đáng kể và kéo dài thời gian gia công.

Ngược lại, ống đúc hoặc ống thép không hàn đã có phần rỗng bên trong, giúp giảm lượng vật liệu phải loại bỏ khi sản xuất một số chi tiết dạng ống. Đây có thể là lợi thế quan trọng với bạc lót, thân xi lanh hoặc những chi tiết cần gia công cả đường kính ngoài và đường kính trong.

Tuy nhiên, không phải cứ có lỗ ở giữa là nên sử dụng ống đúc. Nếu đường kính trong của ống không phù hợp, thành ống không đồng đều hoặc mác thép không đáp ứng yêu cầu nhiệt luyện, chi phí gia công và tỷ lệ phế phẩm vẫn có thể tăng.

Vậy cây tròn đặc và ống đúc khác nhau gì khi gia công? Khi nào nên chọn thanh đặc, khi nào nên dùng phôi rỗng và đâu là yếu tố quyết định phương án tiết kiệm hơn?

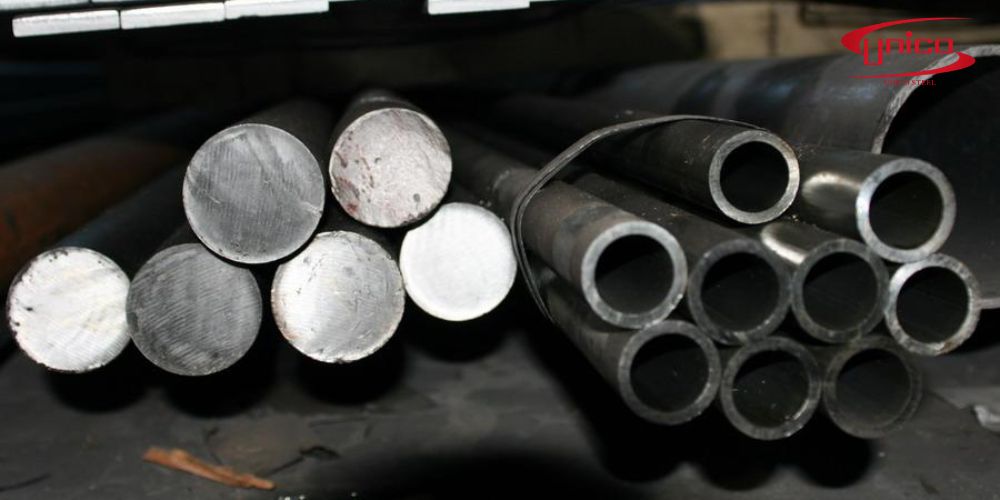

Cây tròn đặc và ống đúc đều được sử dụng trong cơ khí chế tạo, nhưng cấu tạo phôi khác nhau dẫn đến sự khác biệt về lượng vật liệu phải bóc, thời gian tiện, khoan và độ chính xác thành phẩm I Unicosteel

Cây tròn đặc là gì trong gia công cơ khí?

Cây tròn đặc là vật liệu thép dạng thanh hình trụ, có phần lõi kim loại đặc xuyên suốt chiều dài. Trong ngành cơ khí, sản phẩm còn được gọi là thép tròn đặc, láp thép hoặc thanh tròn đặc.

Cây tròn đặc có thể được sản xuất từ thép carbon, thép hợp kim hoặc inox. Tùy yêu cầu, thanh thép được cung cấp ở trạng thái cán nóng, kéo nguội, bóc vỏ hoặc mài tinh.

Với những chi tiết như trục máy, chốt định vị và trục truyền động, phôi đặc thường là phương án được cân nhắc đầu tiên vì không cần tạo ra cấu trúc lõi từ một phôi rỗng.

Vì sao cây tròn đặc thường dùng làm phôi tiện?

Thanh tròn đặc có cấu tạo liên tục trên toàn bộ tiết diện, thuận lợi khi gia công những chi tiết hình trụ hoặc cần tạo nhiều bậc đường kính.

Trong quá trình tiện, người vận hành có thể bóc vật liệu từ bề mặt ngoài để tạo hình theo bản vẽ. Với những chi tiết cần khoan lỗ nhỏ, phôi đặc cũng có thể là lựa chọn phù hợp vì lượng vật liệu loại bỏ không quá lớn.

Tuy nhiên, khi chi tiết thành phẩm có lỗ xuyên tâm lớn, phải xem xét thời gian khoan hoặc doa và lượng phoi phát sinh trước khi quyết định dùng cây tròn đặc.

Thanh tròn đặc có cấu tạo liên tục trên toàn bộ tiết diện, thuận lợi khi gia công những chi tiết hình trụ hoặc cần tạo nhiều bậc đường kính I Unicosteel

Ống đúc là gì? Có phải được đúc trực tiếp thành ống không?

Trong thương mại thép Việt Nam, ống đúc thường là tên gọi của ống thép không hàn, hay seamless steel pipe/tube.

Loại ống này không có đường hàn dọc thân như nhiều sản phẩm ống hàn. Tuy nhiên, tên gọi “ống đúc” không có nghĩa tất cả sản phẩm đều được tạo hình bằng phương pháp đúc trực tiếp thành ống hoàn thiện.

Theo ASTM A519/A519M, ống cơ khí không hàn thường được tạo hình thông qua gia công nóng, sau đó có thể tiếp tục hoàn thiện nguội để đạt kích thước và đặc tính mong muốn.

Cấu tạo phôi ống đúc khác cây tròn đặc như thế nào?

Khác với thanh thép có lõi đặc, ống không hàn có tiết diện hình vành khăn. Vật liệu tập trung tại phần thành ống, còn phần giữa là khoảng rỗng.

Khi đặt mua, ống thường được xác định bằng đường kính ngoài (OD), đường kính trong (ID) và chiều dày thành ống (WT). Ba thông số này có quan hệ hình học với nhau nên thường chỉ cần chỉ định hai kích thước độc lập cùng dung sai thích hợp.

Với chi tiết có đường kính trong lớn, cấu tạo rỗng sẵn giúp giảm lượng vật liệu cần gia công từ phía trong.

Ống đúc dùng dẫn chất lỏng có thể làm phôi cơ khí không?

Có thể trong một số trường hợp, nhưng không nên mặc định mọi ống thép không hàn đều phù hợp để gia công chi tiết máy.

Ống dùng cho đường ống áp lực và ống chuyên dụng cho gia công cơ khí có thể được sản xuất theo các tiêu chuẩn khác nhau. Những yêu cầu về mác thép, dung sai, trạng thái cung cấp và kiểm tra cũng không giống nhau.

Chẳng hạn, ASTM A519/A519M quy định ống không hàn bằng thép carbon và thép hợp kim dành cho ứng dụng cơ khí. Trong khi đó, ASTM A106/A106M quy định ống thép carbon không hàn cho điều kiện nhiệt độ cao.

Loại ống này không có đường hàn dọc thân như nhiều sản phẩm ống hàn. Tuy nhiên, tên gọi “ống đúc” không có nghĩa tất cả sản phẩm đều được tạo hình bằng phương pháp đúc trực tiếp thành ống hoàn thiện I Unicosteel

KHÁC BIỆT VỀ HAO HỤT, ĐỘ CHÍNH XÁC VÀ CHI PHÍ

Hình dạng phôi ảnh hưởng trực tiếp đến số công đoạn gia công, lượng kim loại bị loại bỏ và khả năng đạt dung sai của thành phẩm. Đây là nguyên nhân khiến cùng một chi tiết nhưng lựa chọn cây tròn đặc hoặc ống không hàn có thể dẫn đến chi phí sản xuất khác nhau.

Vì sao ống đúc có thể tiết kiệm vật liệu khi gia công chi tiết rỗng?

Khi chế tạo bạc hoặc ống lót, phần lõi của chi tiết thường phải được loại bỏ để tạo lỗ xuyên tâm. Nếu sử dụng cây tròn đặc, toàn bộ phần vật liệu tại vị trí lỗ phải được gia công bằng khoan, khoét, tiện lỗ hoặc những phương pháp khác.

Trong khi đó, phôi ống không hàn đã có sẵn đường kính trong. Nếu kích thước và vị trí lỗ phù hợp, xưởng chỉ cần bóc thêm một lượng vật liệu để đạt kích thước cuối cùng.

Lợi ích lớn nhất không chỉ nằm ở khối lượng phôi ban đầu mà còn ở khả năng giảm thời gian gia công lỗ.

Lượng phoi phụ thuộc vào hình dạng thành phẩm

Đối với chi tiết hình trụ đặc, việc sử dụng thanh tròn có kích thước gần thành phẩm thường giúp hạn chế lượng dư không cần thiết.

Tuy nhiên, với chi tiết rỗng, lượng phoi được quyết định bởi cả đường kính ngoài và đường kính trong. Đường kính lỗ càng lớn, phần vật liệu cần loại bỏ từ phôi đặc càng đáng kể.

Vì vậy, khi đánh giá hai phương án phôi, cần so sánh thể tích vật liệu ban đầu và thể tích thành phẩm thay vì chỉ so sánh đường kính ngoài.

Gia công lỗ từ cây tròn đặc khác gì gia công lỗ trên ống đúc?

Một trong những khác biệt lớn giữa hai dạng phôi là công đoạn gia công đường kính trong. Với chi tiết có lỗ sâu, đây có thể là công đoạn tốn thời gian và đòi hỏi kiểm soát kỹ thuật cao.

Gia công từ phôi đặc phải tạo lỗ ban đầu

Khi sử dụng thanh tròn đặc, xưởng cần khoan lỗ hoặc sử dụng phương pháp gia công phù hợp để tạo khoảng rỗng ban đầu. Sau đó, lỗ có thể được khoét, tiện hoặc doa để đạt kích thước và độ nhám yêu cầu.

Nếu lỗ có tỷ lệ chiều sâu trên đường kính lớn, việc thoát phoi và kiểm soát hướng dao trở nên khó khăn hơn. Đặc biệt, quá trình khoan sâu có thể yêu cầu dao cụ hoặc thiết bị chuyên dụng.

Vì vậy, chi phí tạo lỗ cần được tính riêng khi so sánh với phương án sử dụng ống không hàn.

Gia công từ ống đúc có lợi thế về lỗ sẵn

Với phôi ống, phần rỗng đã tồn tại từ trước. Xưởng có thể gia công bề mặt trong bằng phương pháp tiện lỗ, doa hoặc những công nghệ khác tùy yêu cầu.

Điều này giúp tránh công đoạn tạo lỗ từ vật liệu đặc và có thể giảm khối lượng phoi.

Tuy nhiên, không phải lúc nào lỗ sẵn của ống cũng nằm đúng vị trí hoặc đạt chất lượng cần thiết. Nếu đường kính trong lệch tâm nhiều hoặc không đủ lượng dư, phôi ống có thể không gia công được thành phẩm yêu cầu.

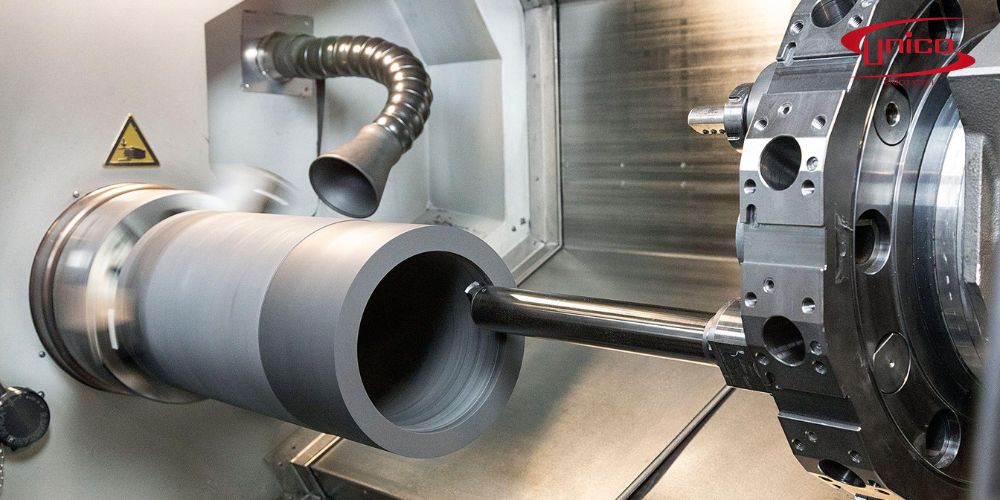

Khi chế tạo bạc hoặc ống lót, phần lõi của chi tiết thường phải được loại bỏ để tạo lỗ xuyên tâm. Nếu sử dụng cây tròn đặc, toàn bộ phần vật liệu tại vị trí lỗ phải được gia công bằng khoan, khoét, tiện lỗ hoặc những phương pháp khác I Unicosteel

KHI NÀO DÙNG CÂY TRÒN ĐẶC, KHI NÀO DÙNG ỐNG ĐÚC?

Sau khi hiểu sự khác biệt về cấu tạo và chi phí gia công, bước tiếp theo là lựa chọn phôi theo hình dạng thành phẩm.

Trong thực tế, không nên xác định loại phôi chỉ từ tên chi tiết. Hai sản phẩm đều được gọi là bạc hoặc trục nhưng có thể khác nhau về đường kính, chiều dài, tải trọng và yêu cầu nhiệt luyện.

Gia công trục đặc và chốt chịu tải

Với những chi tiết cần lõi đặc như trục đặc, chốt lớn hoặc một số bộ phận truyền lực, cây tròn đặc thường là phương án phù hợp về hình dạng ban đầu.

Vật liệu có thể được tiện thành nhiều bậc đường kính, khoan lỗ nhỏ hoặc tạo ren tùy bản vẽ. Các mác như C45, S45C, SCM440 hoặc 42CrMo4 có thể được cân nhắc theo yêu cầu cơ tính.

Tuy nhiên, với chi tiết chịu tải lớn, mác thép và trạng thái nhiệt luyện phải được xác định trước khi lựa chọn quy cách phôi.

Gia công bạc lót và ống lót cơ khí

Bạc lót và ống lót thường có dạng hình trụ rỗng, với đường kính trong tương đối lớn so với đường kính ngoài.

Trong trường hợp này, ống đúc hoặc thanh rỗng chuyên dụng có thể giúp giảm lượng vật liệu bị bóc và hạn chế công đoạn khoan tạo lỗ.

Tuy nhiên, phôi phải có đủ chiều dày để gia công hoàn thiện hai bề mặt. Cần kiểm tra độ lệch tâm, độ ôvan và lượng dư trước khi đặt hàng.

Gia công thân xi lanh và chi tiết rỗng dài

Những chi tiết rỗng có chiều dài lớn thường cần kiểm soát chặt chất lượng bề mặt trong và độ thẳng.

Việc sử dụng phôi ống không hàn có thể giúp giảm lượng vật liệu so với thanh đặc, nhưng chưa chắc đáp ứng độ chính xác của xi lanh sau khi cắt và gia công.

Đối với thân xi lanh thủy lực, cần đặc biệt quan tâm đến dung sai lỗ, độ nhám, độ thẳng và công nghệ gia công tinh hoặc honing.

Vì vậy, ống không hàn thông thường không tự động thay thế được ống chuyên dụng cho xi lanh thủy lực.

Gia công trục rỗng giảm khối lượng

Với một số thiết kế, trục rỗng được sử dụng để giảm khối lượng hoặc đáp ứng yêu cầu kết cấu riêng.

Ống thép không hàn có thể là phôi phù hợp nếu mác thép, độ bền và hình học đáp ứng tính toán.

Tuy nhiên, trục rỗng phải được đánh giá về khả năng chịu xoắn, uốn, mỏi và tải trọng tại các vị trí lắp ghép.

Không nên tự ý khoét rỗng trục đặc hoặc thay bằng ống khi bản vẽ chưa cho phép.



Tiêu chuẩn vật liệu nào cần kiểm tra khi chọn phôi?

Một trong những sai lầm thường gặp là mua ống đúc theo tên thương mại mà không xác định tiêu chuẩn sản phẩm.

Trong khi cây tròn đặc thường được lựa chọn theo mác thép thanh, ống không hàn có thể thuộc nhóm ống cơ khí, ống đường ống công nghệ hoặc ống chịu nhiệt.

ASTM A519 cho ống không hàn cơ khí

ASTM A519/A519M là tiêu chuẩn cần xem xét khi lựa chọn ống cơ khí không hàn từ thép carbon hoặc thép hợp kim.

Tiêu chuẩn bao gồm những loại ống gia công nóng hoặc hoàn thiện nguội, được sử dụng trong ứng dụng cơ khí. Các sản phẩm được xác định theo Grade, kích thước và điều kiện cung cấp tương ứng.

ASTM A519/A519M-24a là phiên bản đang được ASTM công bố có hiệu lực trong nguồn đối chiếu.

ASTM A106 và ASTM A335 có phải tiêu chuẩn phôi cơ khí không?

ASTM A106/A106M áp dụng cho ống thép carbon không hàn dành cho nhiệt độ cao. ASTM A335/A335M áp dụng cho ống thép hợp kim ferit không hàn dành cho nhiệt độ cao.

Hai tiêu chuẩn này có thể xuất hiện trong yêu cầu vật tư công nghiệp, nhưng không mặc nhiên bảo đảm mọi đặc tính hình học cần thiết khi gia công bạc hoặc chi tiết máy.

Nếu sử dụng ống theo các tiêu chuẩn này làm phôi cơ khí, phải đối chiếu đầy đủ mác thép, dung sai, trạng thái vật liệu và lượng dư gia công.



Chọn phôi theo hình dạng chi tiết và tổng chi phí gia công

Cây tròn đặc và ống đúc đều có vai trò quan trọng trong cơ khí chế tạo, nhưng không phù hợp với mọi ứng dụng theo cùng một cách.

Đối với trục đặc, chốt hoặc chi tiết cần lõi kim loại liên tục, cây tròn đặc thường là phương án thuận lợi. Trong khi đó, ống không hàn có thể mang lại lợi thế khi gia công bạc, ống lót và những chi tiết có lỗ xuyên tâm lớn.

Tuy nhiên, tiết kiệm vật liệu chưa đủ để kết luận phôi ống hiệu quả hơn. Doanh nghiệp cần đánh giá thêm mác thép, độ đồng tâm, lượng dư, chi phí gia công và khả năng đáp ứng dung sai. Phôi phù hợp không phải lúc nào cũng là phôi có giá mua thấp nhất, mà là phôi giúp tạo ra chi tiết đạt yêu cầu với tổng chi phí hợp lý.

UnicoSteel hỗ trợ khách hàng tìm hiểu và lựa chọn vật liệu thép tròn đặc, thép hợp kim, inox và ống thép công nghiệp phục vụ gia công cơ khí. Khi cần lựa chọn phôi cho trục, bạc hoặc chi tiết rỗng, khách hàng có thể trao đổi với UnicoSteel về mác thép, kích thước, tiêu chuẩn và yêu cầu gia công.

Quý khách nên gửi bản vẽ, số lượng và thông số vật liệu để được hỗ trợ kiểm tra phương án phù hợp.
